简介
这款蠕动泵产品提供简单易用的Gravity接口、舵机PPM信号的驱动方式,让用户能够方便的使用Arduino、树莓派、micro:bit等控制器进行控制,可应用于溶液滴定等场合。

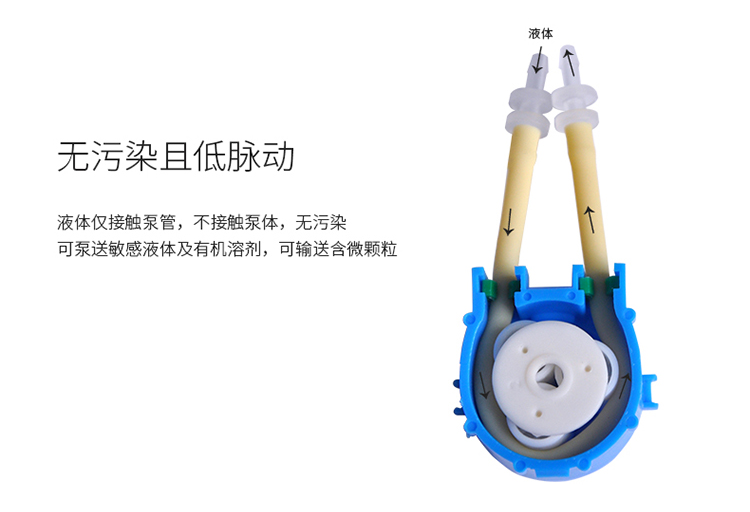

蠕动泵通过对弹性泵管交替挤压和释放来输送流体,除泵管以外,流体不与泵的任何部件接触,不会污染输送的液体,因此可用来输送各种液体,甚至输送一些带颗粒物的液体。
蠕动泵作为一种计量泵可以方便的进行定量输送,具有广泛的应用场景和使用量,不仅在公民科学等diy项目中有大量应用,且在各种涉水项目中均有相应的应用需求,如水培、滴灌,热带鱼养殖,虾缸环境控制等常规使用。 同时,蠕动泵在食品、医疗等行业中也有着广泛的应用。
我们的这款蠕动泵套件,提供简单易用的Gravity接口、舵机PPM信号的驱动方式,大大简化了使用难度,因此可以方便的使用Arduino、树莓派、mciro:bit等控制器进行控制。泵头中的泵管材质为BPT,抗酸碱,寿命长,非普通硅胶管能比。
有了这款蠕动泵,可以实现非常有趣的应用,如酸碱滴定、溶液定量等。在实验室应用中,大量的滴定试验可以用蠕动泵这样的计量泵完成自动化改造,如:水电位滴定、基于指示剂的颜色滴定、基于pH剂的滴定等。
【扩展阅读】 蠕动泵的原理及优势

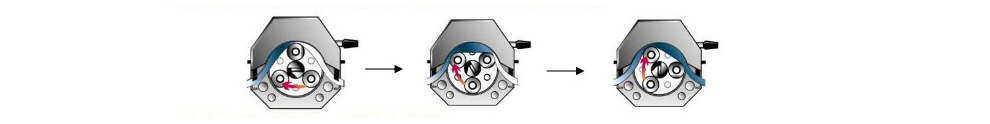

蠕动泵的运行原理十分简单。通过对泵管交替挤压和释放来输送流体。在两个滚轮之间的一段泵管形成“枕”形流体。“枕”的体积取决于泵管的内径和滚轮的几何尺寸。流量取决于泵头的转速、“枕”的体积与滚轮每转一转产生的“枕”的个数三项参数的乘积。
- 除泵管以外,流体不与泵的任何部件接触。
- 从入口到出口可采用一条完整的泵管,无接缝,流体无渗漏。
- 无须阀门。
- 自吸能力,某些机型的抽吸压力可达到8.8米。
- 无虹吸现象。
- 可输送液体、气体、固体、或多相混合体。
- 有些泵管材质可承受高温消毒过程。
- 用完后易清洗,节省了时间,消除了杂物或细菌聚集之所。
- 快速更换产品---只需更换泵管即可---避免交叉感染。
- 可在任意位置使用(对方面不敏感)。
- 流量调节范围较大。
- 有多种类型的泵管供选。
- 易维修。
- 不需太多备用部件。
- 可应用于多通道泵送场合。

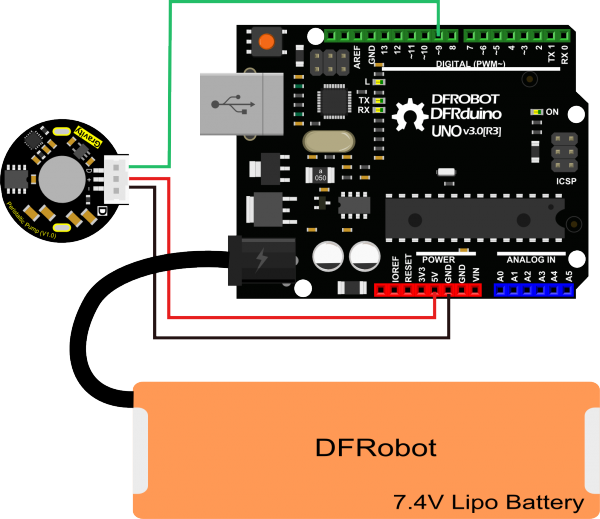

产品使用示意图.
注意:由于电机功率(5W)较大,为减小电源电压对电机转速的影响,请务必给主控板或扩展板外接电源
应用场景
特性

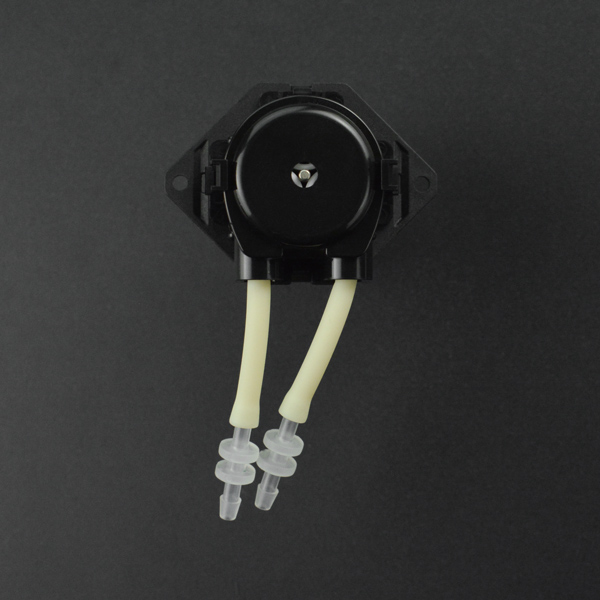

蠕动泵

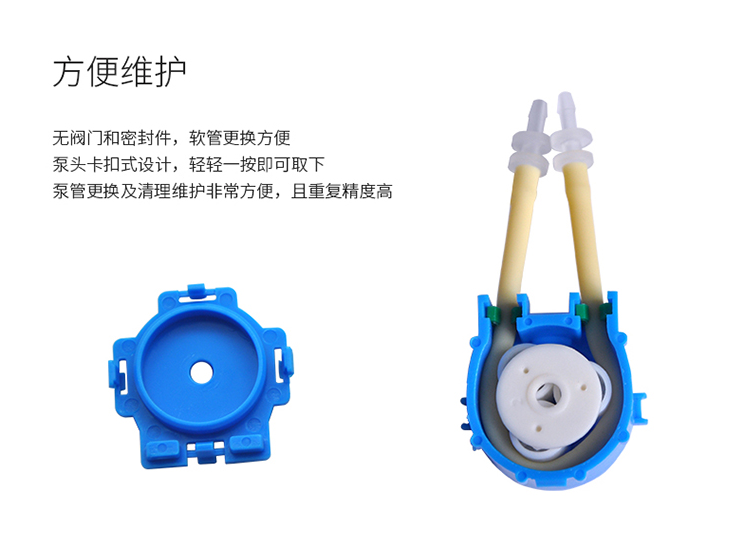

- 方便、快速更换泵管
- 低噪音、低成本
- 结构简单,易于维护
- 具有三只转子,脉动适中
- 输送过程不污染溶液

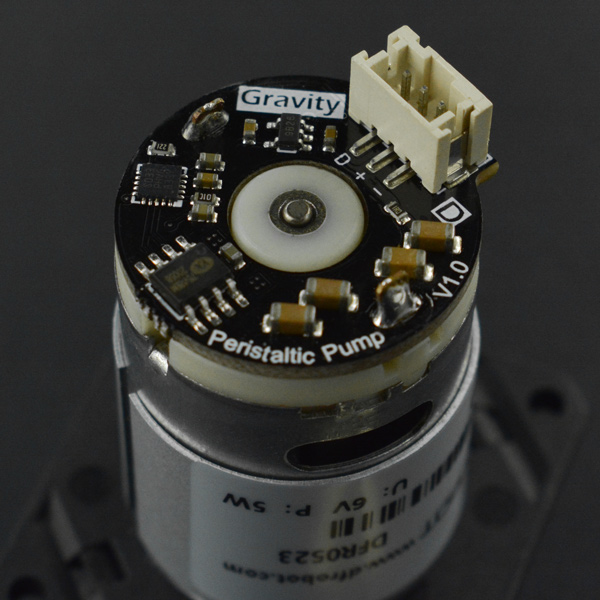

驱动板
- Gravity 3Pin数字接口,即插即用
- 舵机PPM控制信号,驱动方式简单,兼容Arduino、树莓派、micro:bit等控制器
技术规格
驱动板
- 输入电压: 5~6V
- 最大连续工作电流:1.8A
- 峰值电流:2.5A
- 静态电流:<1mA (无PPM控制信号输入)
- PPM信号分辨率:1us
- PPM信号正脉宽范围:500us-2500us
- 正转脉宽范围:500us-1400us (500us转速最大)
- 停止点脉宽范围:1400us-1600us
- 反转脉宽范围:1600us-2500us(2500us转速最大)
- PPM驱动频率:500 Hz
- 连线接口:Gravity PH2.0-3P
- 板子尺寸: 27.4mm x 28.7mm

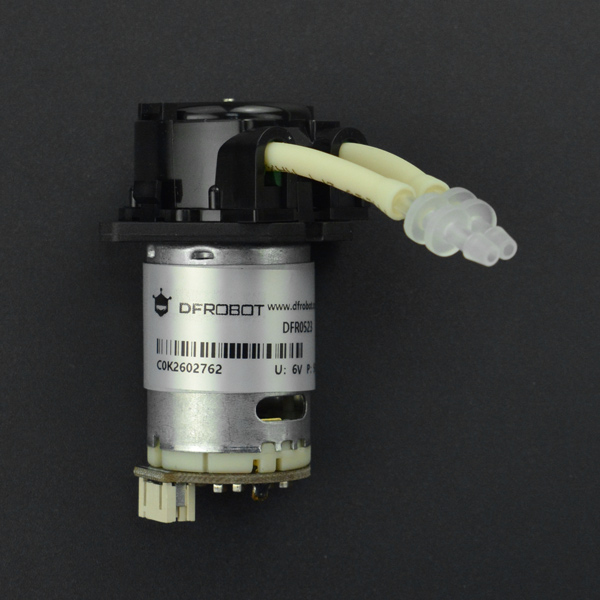

蠕动泵
- 电机:直流有刷电机
- 工作电压:6V
- 额定功率:5W
- 泵管材质:BPT
- 泵管规格:内径2.5mm,外径4.5mm
- 泵头材质:工程塑料
- 脉动:三滚轮,脉动小
- 流量:≥45ml/min(最大转速)
- 工作条件:环境温度 0~40℃,相对湿度<80%
- 安装方式:平板式

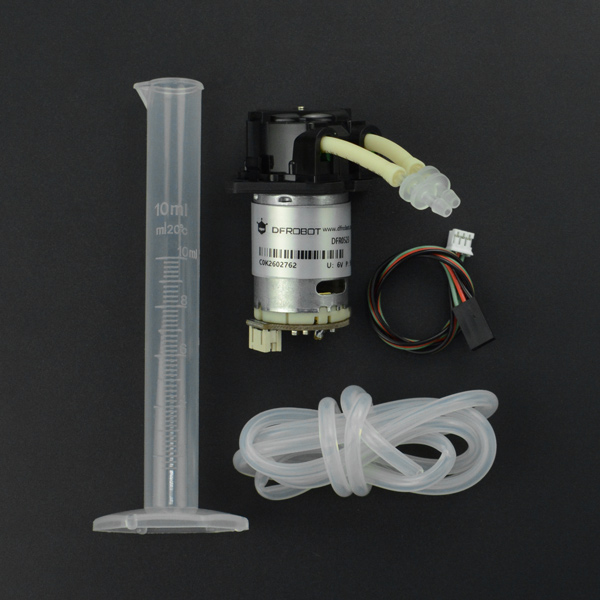

配送清单
- 蠕动泵电机(带1块电机驱动板、1块安装板) x1
- 蠕动泵泵头(含1条BPT泵管、2个管接头) x1
- Gravity 3Pin模拟连接线 x1
- 1米硅胶泵管 x1
- 10mL塑料量筒 x1
