简介

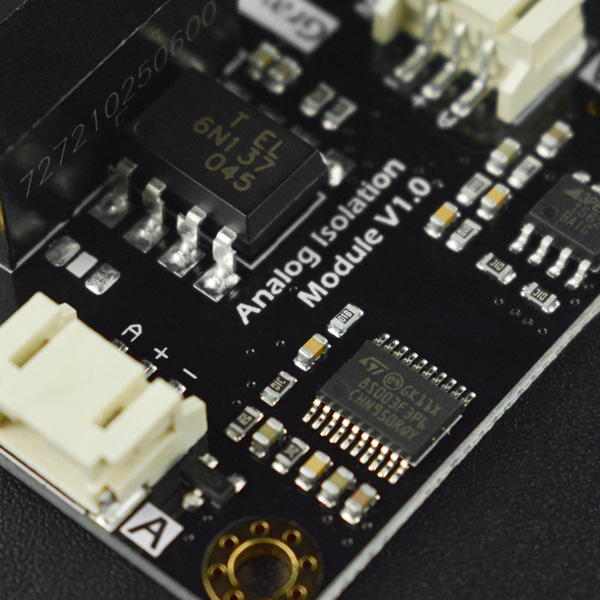

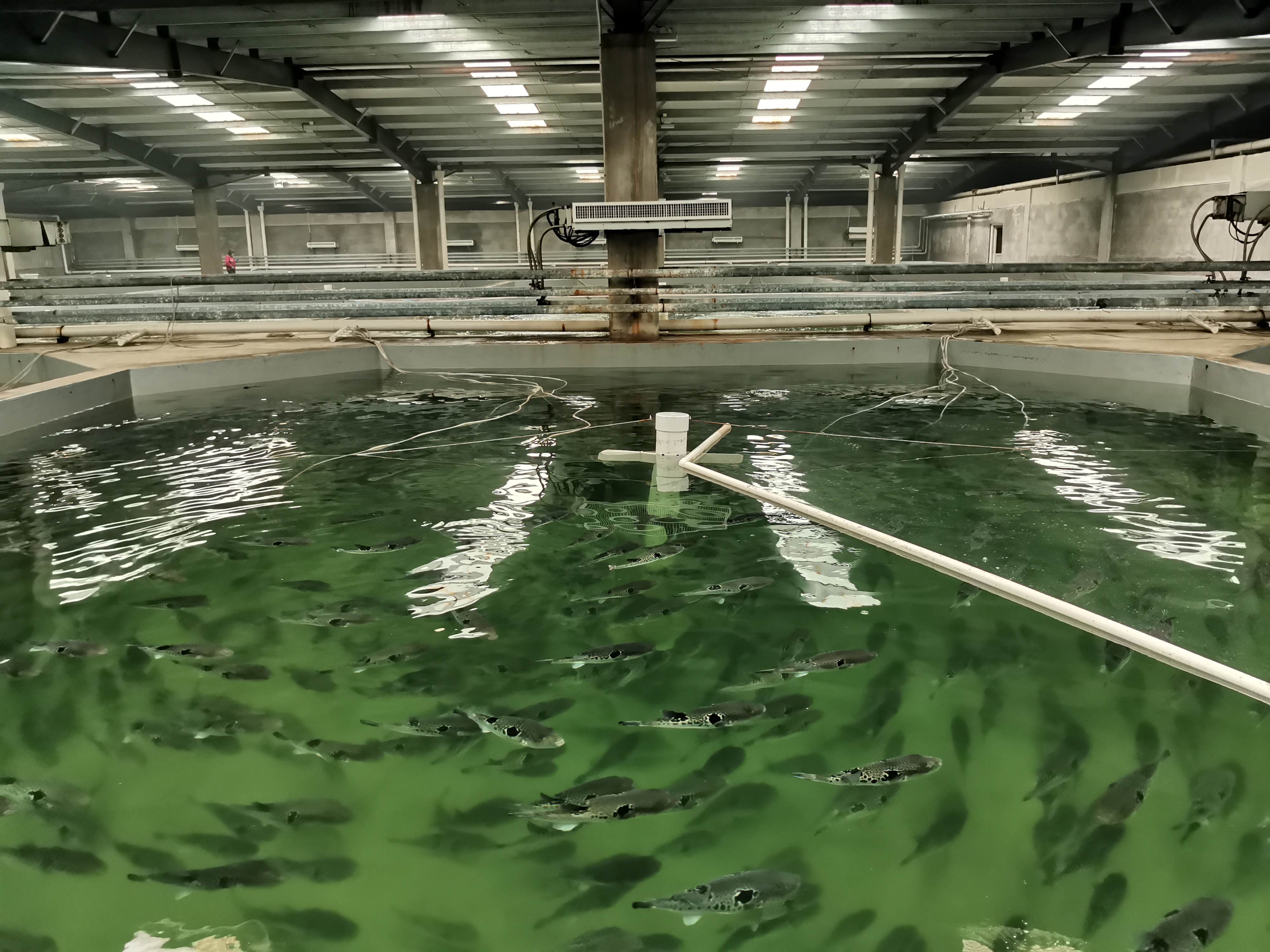

这款隔离模块能够隔离模拟信号,提供隔离电源给传感器模块使用,能有效防止传感器之间的相互干扰。该模块可用于多参数水质检测系统,防止水质传感器之间相互干扰。
不少场合,需要电气隔离,才能保证传感器模块的可靠运行。例如有些传感器,比如ph传感器与电导率传感器,如果共用一个电源,就会相互干扰,不能正常工作。为保证传感器模块稳定可靠的运行,常用方案是把信号与电源都隔离起来。目前有现成的数字量隔离芯片方案,但还没有简单易用、arduino兼容的模拟量隔离模块。
我们推出的这款arduino兼容的模拟量隔离模块,能够隔离模拟信号,有效防止传感器之间的相互干扰。该模块板载5V隔离电源,可直接提供给传感器模块使用,无需额外的电源,简单实用。连线接口专为DFRobot 3Pin模拟传感器设计,即插即用,无需焊接。模拟量变送比为1:1,即两端模拟量的大小始终保持一致,因此把该模块串到电路中后,对传感器输出模拟量的影响非常小,所以主控板上的采集模拟量的代码无需更改,简单方便。
使用这款模拟量隔离模块,可轻松解决传感器之间的相互干扰。如用于多参数水质检测系统,有效防止水质传感器之间相互干扰。
本产品几乎兼容DFRobot所有的模拟输出型传感器,加上DFRobot具有种类丰富的传感器,因此本产品可用于多种需要隔离的应用场合,满足您的多种需求。
注意:
1.模块的MCU端(非隔离端),尽量提供5.0±0.1V的精确电压。输入电压精度越高,输出模拟量精度越高。
2.本模块工作时消耗电流较大,因此建议arduino主控板外接电源,以提供足够的电源功率,也能保证电源电压精度,不至于电源电压明显降低。
3.SEN端(隔离端)最大输出电流不得超过170mA,请注意负载的工作电流!
4.MCU端(非隔离端)的GND与SEN端(隔离端)的是GND相互隔离的,严禁将其短接!
5.工作过程中,隔离电源模块会发热,属正常现象。
特性
1.板载5V 1W的隔离电源,简单实用,无需额外的电源
2.模拟量变送比为1:1,即两端模拟量的大小始终保持一致,基本不影响传感器输出的模拟量,主控板代码无需更改
3.接口专为DFRobot 3Pin模拟传感器设计,即插即用,无需焊接
4.几乎兼容DFRobot所有的模拟输出型传感器,适用性广,应用场合多
技术规格
- 工作电压:5.0V
- 响应时间:4秒(typ)
- 两端模拟量误差:<±20mV(typ)
- 接口类型:PH2.0-3P
- 空载电流:75mA

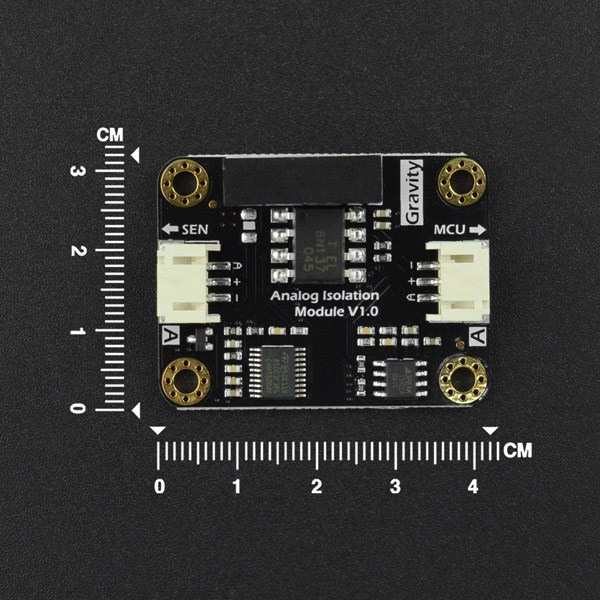

- 产品尺寸:42*32mm / 1.65*1.26 inch

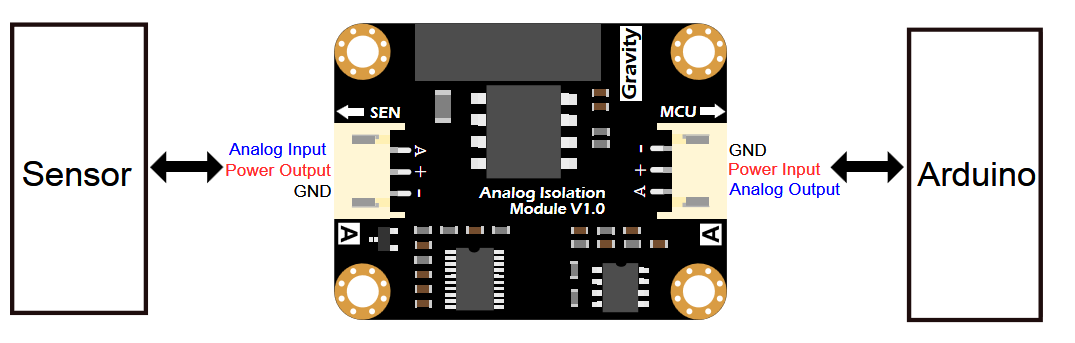

非隔离端(接主控板)
- 供电电压:5.0±0.1V
- 模拟输出:0~5.0V
隔离端(接传感器)
- 输出电压:5.0±0.2V
- 模拟输入:0~5.0V

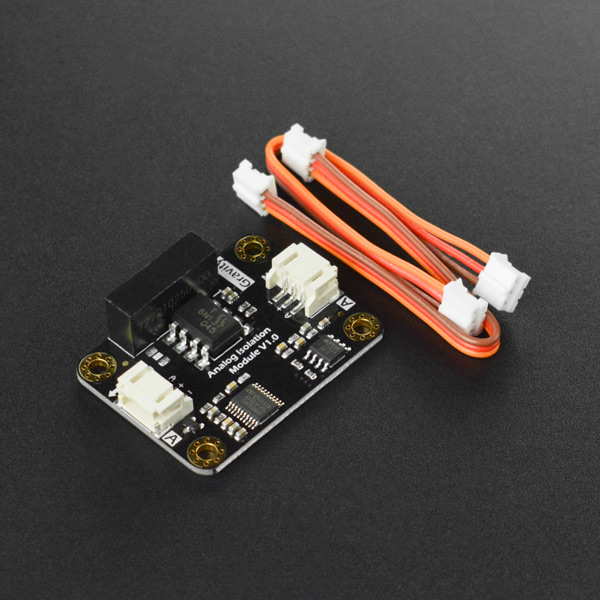

配送清单
- 模拟量隔离模块 x1
- 两头PH2.0-3P排线 x2
