简介
DFRobot Gravity: 模拟电导率计V2专门用于测量水溶液的电导率值,评估水质状况,常用于水培、水产养殖、环境水检测等领域。
本产品作为电导率计V1的升级版本,极大的改善了用户体验与精度:支持3~5V的宽电压输入,兼容5V和3.3V主控板;输出信号经硬件滤波,抖动小;激励源采用交流信号,有效降低了极化效应,提高精度的同时延长了电极的寿命;配套软件库采用2点校准的方式,自动识别标准液,简单方便。
本产品配合主控板(如Arduino)与配套的软件库,就可迅速搭建出一套电导率检测仪,即插即用,无需焊接。DFRobot提供多种水质检测传感器产品,尺寸与接口统一,满足各类水质检测的需求,也适合搭建多参数水质检测仪。
电导率是电阻率的倒数,与物质传送电流能力的大小有关,在液体中常以电阻的倒数电导来衡量其导电能力的大小。水的电导是衡量水质的一个重要指标,它能反映出水中存在的电解质的程度。
小贴士:
为保证测量精度,强烈建议添加温度传感器,测量溶液温度,实现自动温补。可采用DS18B20防水温度传感器。
注意:
1.本产品配套的电极为实验室级电极,请勿长时间放在液体中测量,否则会缩短电极的使用寿命。

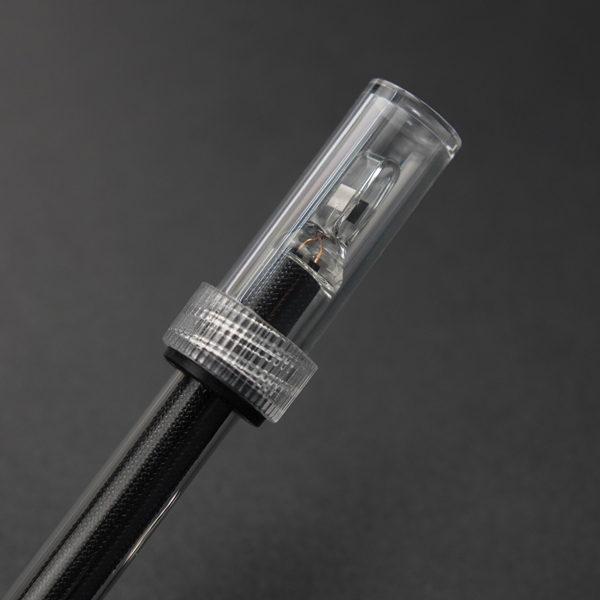

2.本产品配套的电极的铂金片表面附着有铂黑层,应避免任何物体与其触碰,只能用蒸馏水冲洗,否则会损伤铂黑层,导致电极测量不准确。

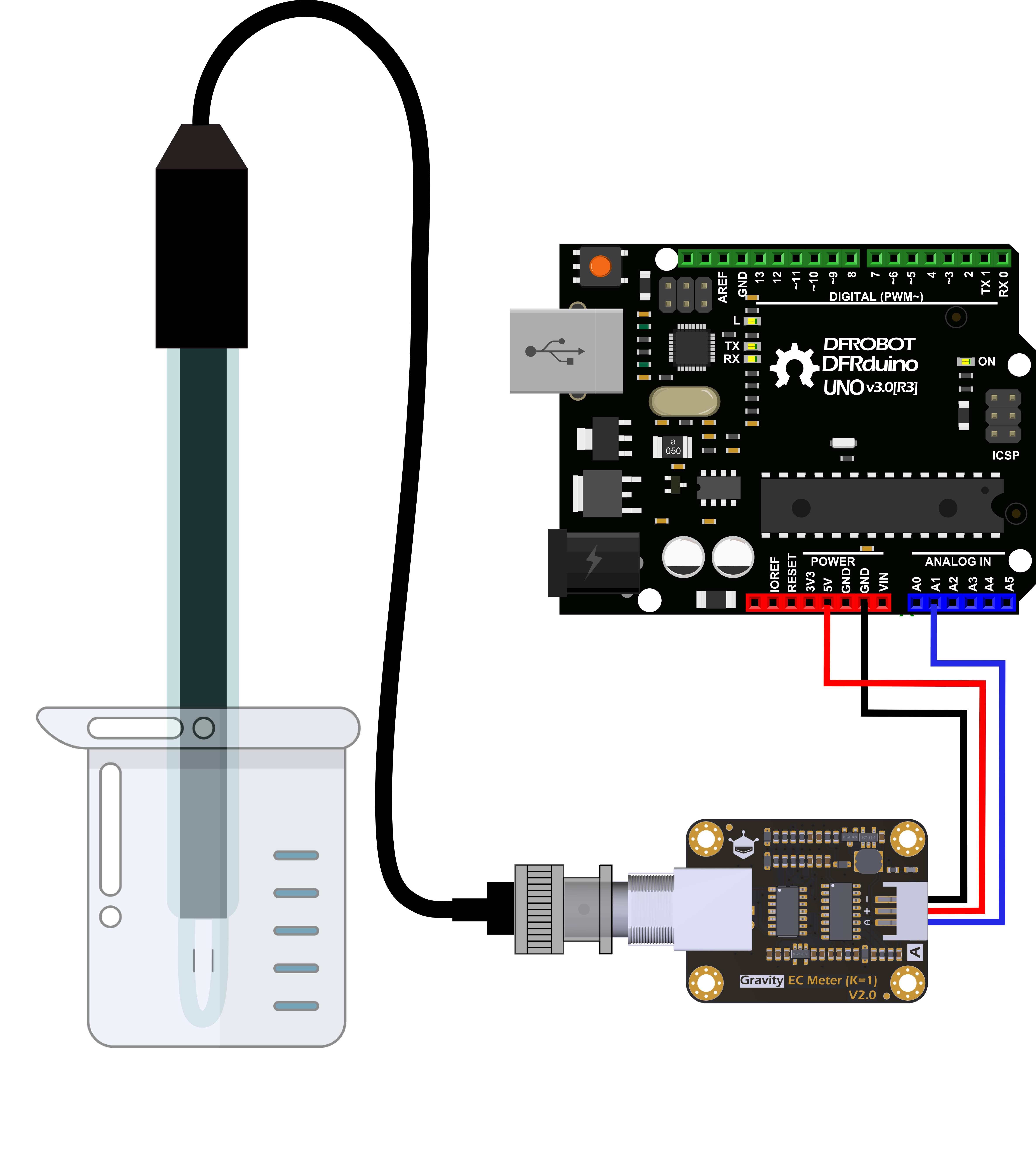

Arduino连接图
特性
- 3.0~5.0V宽电压输入
- 硬件滤波,输出信号抖动小
- 交流激励源,有效降低极化效应
- Gravity接口和BNC接口,即插即用,无需焊接
- 配套软件库支持2点校准,自动识别标准液,集成温补算法
- 尺寸与接口统一,方便机械结构的设计
技术规格

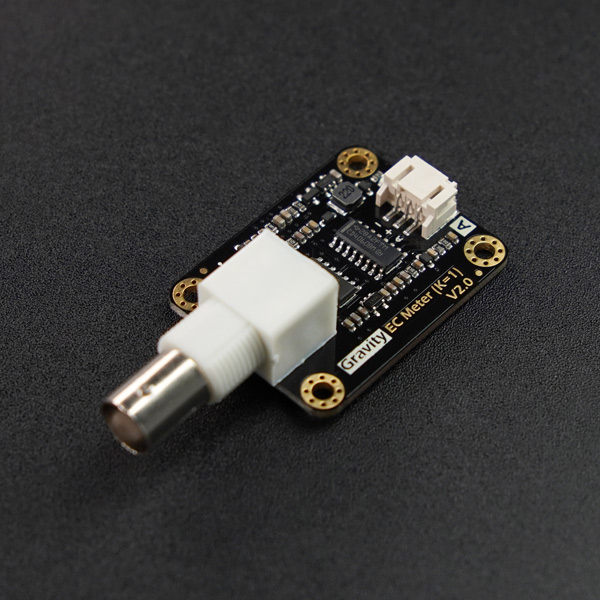

- 信号转换板(变送板)V2:
- 供电电压:3.0~5.0V
- 输出电压:0~3.4V
- 电极接口:BNC
- 信号接口:PH2.0-3Pin
- 测量精度:±5% F.S.
- 板子尺寸:42mm*32mm

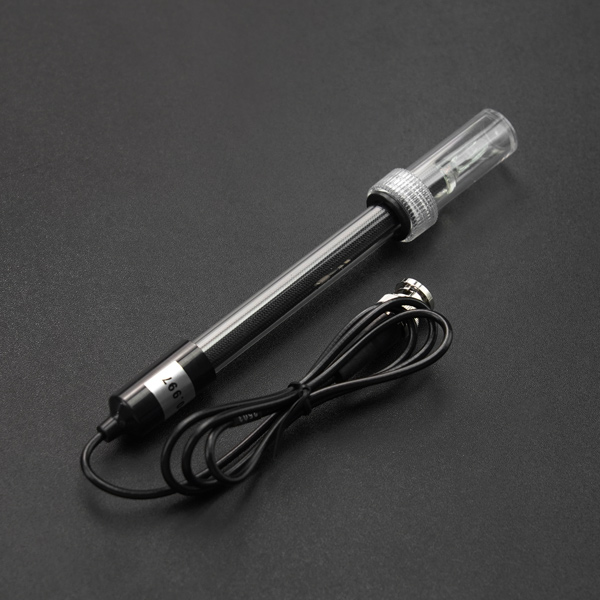

- 电导率电极:
- 电极类型:实验室级电极
- 电极常数:1.0
- 支持检测范围:0~20ms/cm
- 推荐检测范围:1~15ms/cm
- 温度范围:0~40℃
- 电极寿命:>0.5年(与使用频率有关)
- 线缆长度:100cm

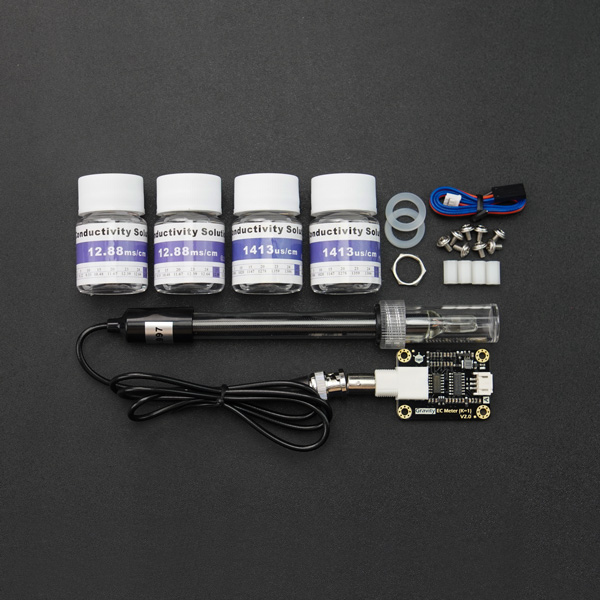

配送清单
- 电导率电极(K=1 BNC接口) x1
- 电导率信号转换板(变送板) V2 x1
- 电导率校准液1413us/cm x2
- 电导率校准液12.88ms/cm x2
- 模拟传感器连接线 x1
- 防水垫片 x2
- BNC六角金属螺帽 x1
- M3*10尼龙柱 x4
- M3*5螺丝 x8
