简介
DFRobot Gravity: 模拟pH计V2专门用于测量溶液的pH,衡量溶液的酸碱程度,常用于鱼菜共生、水产养殖、环境水检测等领域。
本产品作为pH计V1的升级版本,极大的改善了用户体验与精度:板载稳压芯片,支持3.3~5.5V的宽电压供电,兼容5V和3.3V主控板;输出信号经硬件滤波,抖动小;配套软件库采用2点校准的方式,能自动识别两种标准液4.0和7.0,简单方便。
本产品配合主控板(如Arduino)与配套的开源软件库,就可迅速搭建出一套pH检测仪,即插即用,无需焊接。DFRobot提供多种水质检测传感器产品,尺寸与接口统一,满足各类水质检测的需求,也适合搭建多参数水质检测仪。
pH是衡量溶液酸碱度的一个值,亦称氢离子浓度指数、酸碱值,是溶液中氢离子活度的一种标度。pH在医学、化学、农业上都有广泛的用途。通常pH是一个介于0~14之间的数,在热力学标准状况下,pH=7的溶液呈中性,pH<7时呈酸性,pH>7时呈碱性。
注意:
- 探头的瓶盖中含有保护液(3.3mol/L KCL),即使瓶盖拧的很紧,部分瓶盖周围可能依然会有些保护液漏出,形成白色结晶,但只要瓶盖内依然有保护液,不影响电极的寿命和精度,请放心使用。推荐将白色结晶物重新倒入瓶盖中的保护液中。
- SEN0161以及SEN0161-V2仅适用于实验室环境的测试,探头在长时间测量后可能发生数据偏移。
如需要进行长时间测量某一溶液,我们建议您使用SEN0169或者SEN0169-V2

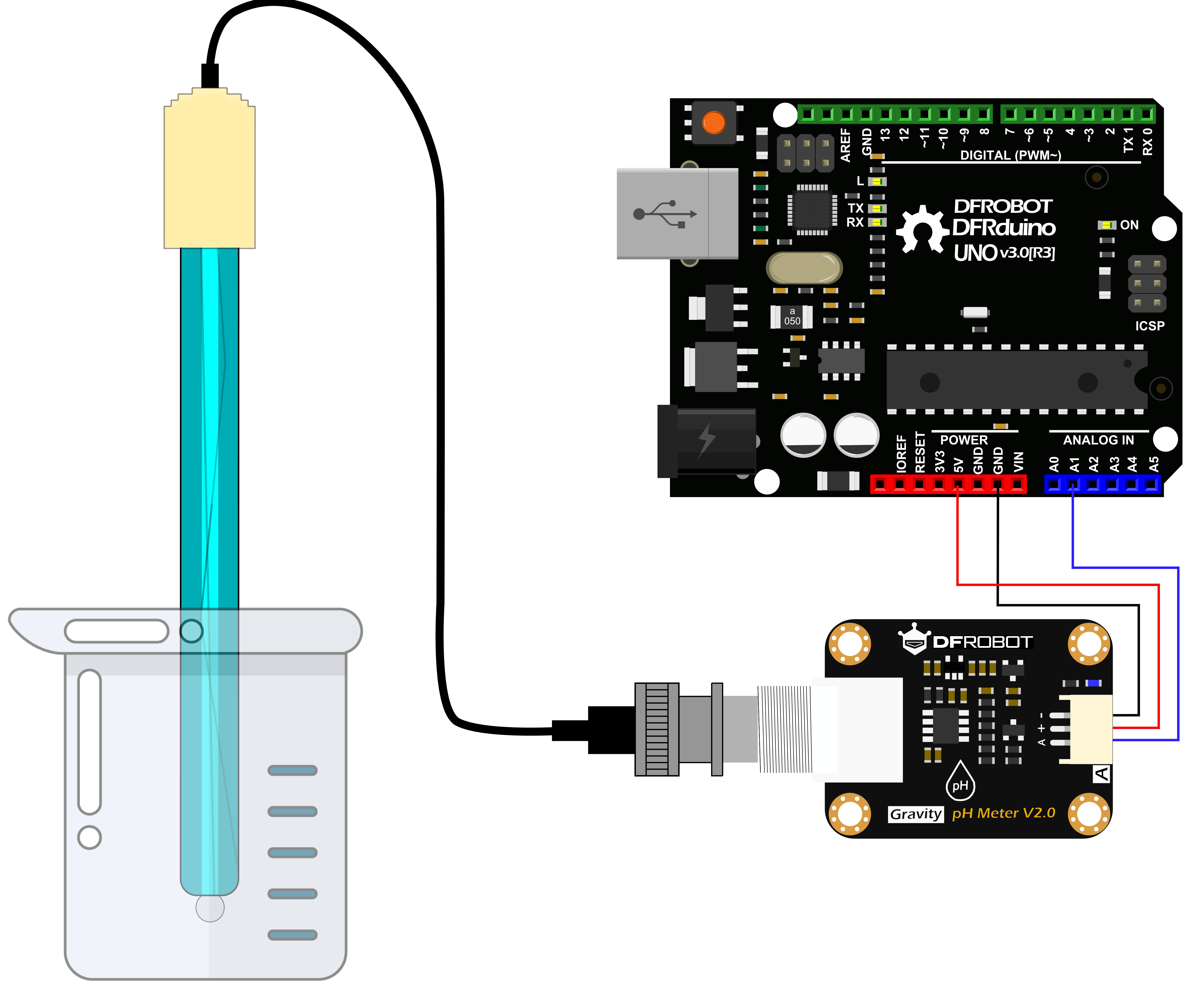

Arduino连接图
注意:
1. BNC座子与转换板必须保持干燥和清洁,否则会影响输入阻抗,导致测量不准确。如不慎受潮,需烘干处理。
2. 转换板不可直接放置在潮湿的平面或半导体平面上,否则会影响输入阻抗,导致测量不准确。建议用尼龙柱固定,让转换板与平面留有一定的距离。

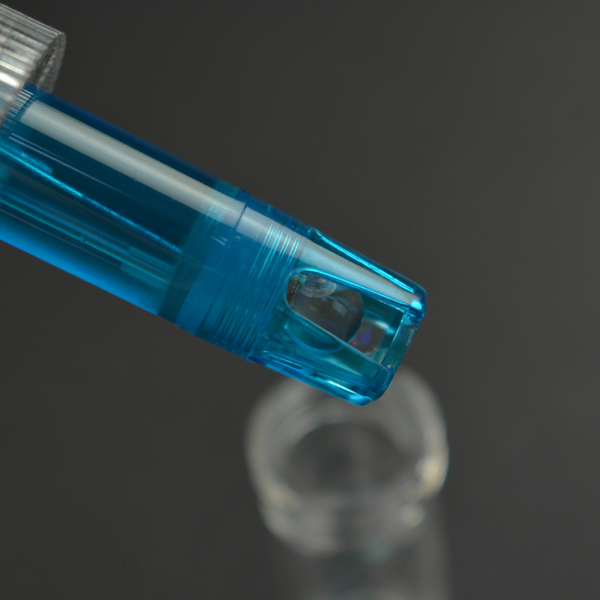

3. pH电极头部的敏感玻璃泡不得与硬物接触,任何破损和擦毛都会使电极失效。
4. 测量完毕,转换板断电后,请及时将pH电极与转换板断开连接。pH电极不可长时间接在未供电的转换板上。
特性
- 3.3~5.5V宽电压输入
- 输出信号经硬件滤波,抖动小
- Gravity接口和BNC接口,即插即用,无需焊接
- 配套的开源软件库支持2点校准,自动识别标准液
- 转换板的尺寸与接口统一,方便机械结构的设计
技术规格
- 信号转换板(变送板)V2:
- 供电电压:3.3~5.5V
- 输出电压:0~3.0V
- 电极接口:BNC
- 信号接口:PH2.0-3P
- 测量精度:±0.1@25℃
- 板子尺寸:42mm*32mm
- pH电极:
- 电极类型:实验室级电极
- 检测范围:0~14
- 温度范围:5~60℃
- 零点:7±0.5
- 响应时间:<2min
- 内阻:<250MΩ
- 寿命:>0.5年(与使用频率有关)
- 线缆长度:100cm

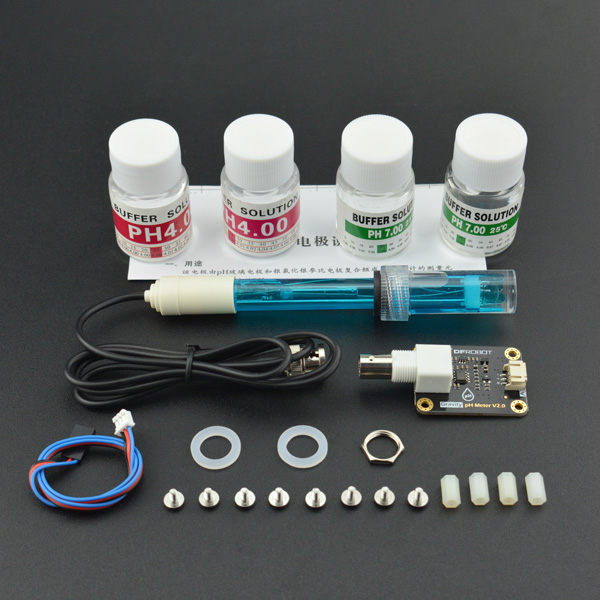

配送清单
- pH电极(BNC接口,实验室级) x1
- pH信号转换板(变送板) x1

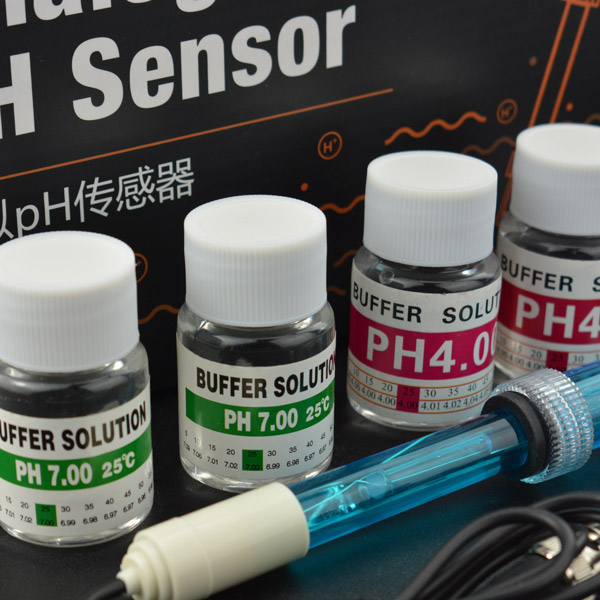

- pH校准液4.0 x2
- pH校准液7.0 x2
- 模拟传感器连接线 x1
- 防水垫片 x2
- BNC六角金属螺帽 x1
- 六角双通尼龙柱M3*10 x4
- M3*5螺丝 x8
