Gravity: 专业级pH计V2
简介
DFRobot Gravity: 专业级pH计V2专门用于测量溶液的pH，衡量溶液的酸碱程度，常用于鱼菜共生、水产养殖、环境水检测等领域。
此款专业版模拟pH计，采用工业在线电极，具有连线简单、方便实用、寿命长、可长期在线监测等特点。作为专业级pH计V1的升级版本，极大的改善了用户体验与精度：板载稳压芯片，支持3.3~5.5V的宽电压供电，兼容5V和3.3V主控板；输出信号经硬件滤波，抖动小；配套软件库采用2点校准的方式，能自动识别两种标准液4.0和7.0，简单方便。
工业在线pH复合电极采用低阻抗敏感玻璃膜制成,能应用于各种条件的pH测量,具有回应快,热稳定性好的特点:有良好的再现性,不易水解,基本消除了碱误差,在0至14pH范围内呈线性电位值，Ag/AgCl与凝胶电解质盐桥组成的参比系统具有稳定的半电池电位和优良的抗污染性能,环行聚四氟乙烯隔膜不易阻塞,可长期在线检测。
本产品配合主控板（如Arduino）与配套的开源软件库，就可迅速搭建出一套pH检测仪，即插即用，无需焊接。DFRobot提供多种水质检测传感器产品，尺寸与接口统一，满足各类水质检测的需求，也适合搭建多参数水质检测仪。
pH是衡量溶液酸碱度的一个值，亦称氢离子浓度指数、酸碱值，是溶液中氢离子活度的一种标度。pH在医学、化学、农业上都有广泛的用途。通常pH是一个介于0~14之间的数，在热力学标准状况下，pH=7的溶液呈中性，pH<7时呈酸性，pH>7时呈碱性。
注意：
探头的瓶盖中含有保护液（3.3mol/L KCL），即使瓶盖拧的很紧，部分瓶盖周围可能依然会有些保护液漏出，形成白色结晶，但只要瓶盖内依然有保护液，不影响电极的寿命和精度，请放心使用。推荐将白色结晶物重新倒入瓶盖中的保护液中。

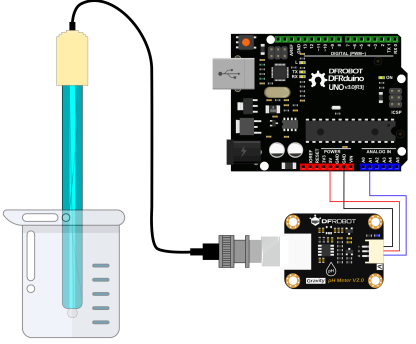

Arduino连接图
注意：
1. BNC座子与转换板必须保持干燥和清洁，否则会影响输入阻抗，导致测量不准确。如不慎受潮，需烘干处理。
2. 转换板不可直接放置在潮湿的平面或半导体平面上，否则会影响输入阻抗，导致测量不准确。建议用尼龙柱固定，让转换板与平面留有一定的距离。
3. pH电极头部的敏感玻璃泡不得与硬物接触，任何破损和擦毛都会使电极失效。
4. 测量完毕，转换板断电后，请及时将pH电极与转换板断开连接。pH电极不可长时间接在未供电的转换板上。
特性
3.3~5.5V宽电压输入
输出信号经硬件滤波，抖动小
Gravity接口和BNC接口，即插即用，无需焊接
配套的开源软件库支持2点校准，自动识别标准液
转换板的尺寸与接口统一，方便机械结构的设计
技术规格
- 信号转换板(变送板)V2：
- 供电电压：3.3~5.5V
- 输出电压：0~3.0V
- 电极接口：BNC
- 信号接口：PH2.0-3P
- 测量精度：±0.1@25℃
- 板子尺寸：42mm*32mm
- pH电极：
- 电极类型：专业级电极
- 检测范围：0~14
- 温度范围：0~60℃
- 响应时间：<1min
- 工业在线pH传感器（BNC接口）
- 寿命：支持7*24小时工作，>0.5年（与水质状况有关）
- 线缆长度：500cm
配送清单
- 专业级pH电极（BNC接口） x1
- pH信号转换板(变送板) x1
- 模拟传感器连接线 x1
- 防水垫片 x2
- BNC六角金属螺帽 x1
- 六角双通尼龙柱M3*10 x4
- M3*5螺丝 x8
