简介
LattePanda Mu是一款微型x86计算模块，搭载Intel N100四核处理器，8GB LPDDR5内存和64GB存储。该模块提供了丰富的管脚，如：3个HDMI/DisplayPort，8个USB 2.0，最多4个USB 3.2以及最多9个PCIe 3.0通道，再结合开源的载板设计文件，使用户能够轻松设计或定制载板，以满足其独特的需求。
小巧而强大
LattePanda Mu x86计算模块采用 Intel N100 四核处理器，具备高达3.4GHz的睿频，4核4线程，为大多数应用提供了充足的性能和多任务处理能力。
LattePanda Mu选型对比 |
SKU | DFR1146 | DFR1147 | DFR1149 |
| 名称 | LattePanda Mu计算模块 (N100 8GB) | LattePanda Mu计算模块 (N100 16GB) | LattePanda Mu计算模块 (N305 16GB) |
CPU | Intel® Processor N100
4 核心,最大 3.4GHZ
可配置 TDP: 6~35W | Intel@ Processor N100
4 核心,最大 3.4GHZ
可配置TDP: 6~35W | Intel® Core" i3-N305
8 核心,最大 3.8GHz
可配置TDP: 9~35W |
RAM | 8GB
LPDDR5 4800MT/S
支持IBECC | 16GB
LPDDR5 4800MT/s
支持IBECC | 16GB
LPDDR5 4800MT/S
支持IBECC |
eMMC | 64GB eMMC 5.1 | 64GB eMMC 5.1 | 64GB eMMC 5.1 |
所有型号的 LattePanda Mu均具有互相兼容的接口和外形尺寸 ENT后缀代表该产品包含Windows11 loTEnterprise激活码 |
卡片大小
这款卡片大小的计算模块可以轻松嵌入到空间受限的设备中，实现强劲的计算而不占用太多空间。
安静或澎湃，灵活选择
该处理器的TDP（热设计功耗）可在6W至35W范围内调节，可在功耗和性能之间灵活选择。6W的TDP设置，能够实现低功耗运行，发热量少，可采用静音的被动散热方式；而 35W的TDP设置，则提供强劲的性能，但需要风扇散热。
DFRobot 提供三种不同的冷却解决方案：
丰富的扩展管脚
LattePanda Mu 计算模块提供了丰富的扩展管脚，包括3个HDMI/DisplayPort视频输出、8个USB 2.0、多达4个USB 3.2、9条PCIe 3.0通道、2个SATA 3.0以及64个可扩展的GPIO，提供了前所未有的灵活性和扩展能力，能够打造专属的解决方案。

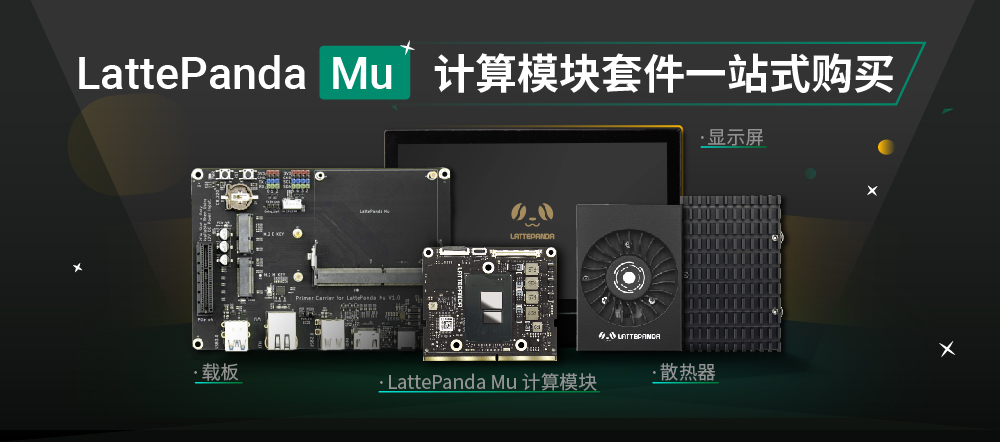

多种载板，开启无限可能
DFRobot为LattePanda Mu计算模块提供了一款基础载板，它是一个全面的开发平台，具备多种接口，可快速进行设计验证。此外，还有一款全功能评估载板可供选择，它引出了LattePanda Mu计算模块的所有引脚，适用于广泛的硬件和软件测试。
注意：基础载板的PCIe插槽，仅在使用12V电源供电时可用。
设计载板，从未如此简单
LattePanda Mu x86计算模块提供开源的载板文件和库作为参考资料，能够根据具体需求微调载板设计，大幅缩短开发时间。
支持多种操作系统
LattePanda Mu支持多种操作系统，如：Windows 10、Windows 11和Ubuntu，确保总有一个系统能满足需求。
定制化服务
LattePanda 团队提供包括定制载板、开机LOGO、BIOS功能、操作系统等在内的定制服务。如果任何特定需求，请随时通过solution@lattepanda.com与LattePanda联系。LattePanda 团队致力于提供及时和专业的支持，满足定制需求。
关键特性
- 英特尔 N100 处理器（睿频3.4GHz，4核4线程）
- 板载8GB 4800MHz LPDDR5内存，支持IBECC
- 板载64GB eMMC 5.1存储
- 可调节TDP：6W至35W
- 多操作系统支持：Windows 10、Windows 11、Ubuntu
- 丰富的扩展管脚，如：3个HDMI/DisplayPort，8个USB 2.0，最多4个USB 3.2，9条PCIe 3.0通道，2个SATA 3.0，64个可扩展GPIO等
- 提供载板开源设计文件（KiCAD）
技术规格
- 处理器：Intel® N100 处理器（睿频：3.4GHz，4核4线程，可调节6~35W TDP）
- 内存：8GB LPDDR5 4800MT/s，支持IBECC
- 存储：64GB eMMC V5.1
- 视频输出：eDP 1.4b；DisplayPort 1.4；HDMI 2.0；每路最大分辨率：4096 x 2160@60Hz
- 输入/输出管脚（金手指）：
- PCIe 3.0：最多9通道
- SATA 3.0：最多2端口
- USB 3.2（10Gbps）：最多4端口
- USB 2.0（480Mbps）：8端口
- 音频：高清音频；I2S
- I2C：SoC 4端口
- UART：SIO 1端口；SoC 3端口
- GPIO：通过移位寄存器扩展至64管脚
- 电源：9~20V
- 操作系统（官方支持）： Windows 10 IoT企业版 LTSC；Windows 11; Ubuntu 22.04 LTS
- 环境条件：工作温度：0~60°C；工作湿度：0~80%相对湿度，无冷凝
- 尺寸：69.6 x 60mm
配送清单
- LattePanda Mu 计算模块 (N100 8GB) x1
- 激活码卡片 (Windows 11 IoT 企业版) x1
- 产品说明书 x1
documentstart
注意：
- Windows 11 产品密钥贴纸很重要，请在系统激活前保管好（产品密钥仅支持一对一使用）
- 请将LattePanda Mu安装到计划部署的载板并刷入对应BIOS后再进行激活，以免Windows检测到硬件变化过大导致激活失效。
