简介

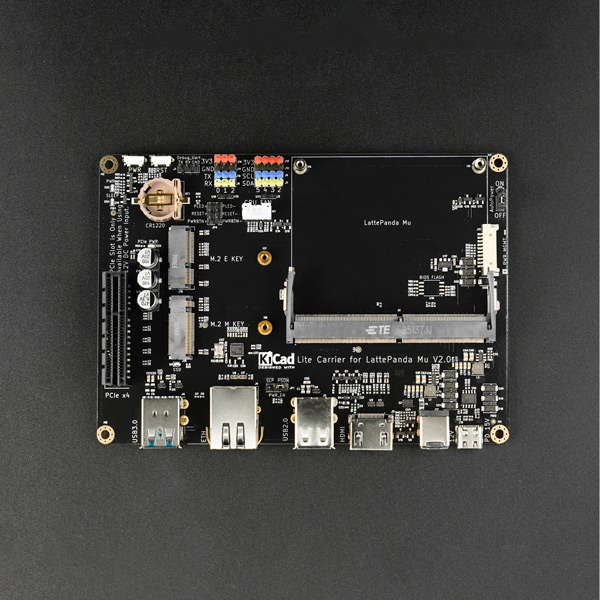

这款基础载板是专为LattePanda Mu计算机模块而设计的。搭配LattePanda Mu一起，这个载板形成了一个全面的开发平台，类似于单板计算机（SBC）。它集成了最常用的接口，如USB 3.0，以太网，PCIe 3.0，M.2 M Key，M.2 E Key，HDMI等。使它可以连接各种外部设备和模块，使各种设计方案的快速验证和测试成为可能，从而缩短了产品开发周期。它非常适合用于嵌入式系统设计。
集成常用接口
这个基础载板集成了LattePanda Mu的所有常用接口和功能，包括USB 3.0，以太网，PCIe 3.0，M.2 M Key，M.2 E Key，HDMI等。其全面的集成设计和小巧的尺寸，让使用起来更加便捷且性价比高。
支持宽电压输入
载板支持12~20V的宽电压输入，可以直接连接 4S 锂电池而不需要额外的稳压模块。这种宽电压输入设计，极大地提升了产品的适应性和便携性。
PCIe 3.0 x4 扩展插槽
这款载板配备了标准的PCIe 3.0 x4插槽，能够方便地扩展各种外设，如显卡、声卡、网卡等，为项目提供更强大的性能（该接口仅当搭配12V电源时可用）。
M.2 扩展插槽
除了PCIe插槽外，该载板还配备了M.2 M key 2230和M.2 E key 2230插槽，可以方便地扩展SSD硬盘和WLAN无线网卡，为项目带来更多可能。
3.5寸标准尺寸
该载板采用了3.5寸嵌入式主板的标准尺寸，无论是在安装还是在搭配其他设备时，都极其方便。这种标准化的设计，使得它可以无缝融入各种项目和系统中。
开源设计
提供该载板的设计文件，如原理图和PCB，可将此作为参考文件，根据实际情况对其进行微调，极大地节省了开发时间和成本。
注意：
- 需要搭配LattePanda Mu 计算机模块才能使用。
- LattePanda Mu 及各类排线和内部接口前, 必须断开电源。
- PCIe接口仅当搭配12V电源时可用
特性
- 宽电压输入设计
- 千兆以太网
- 2 x USB3.2 10Gbps, 2x USB 2.0
- HDMI 2.0支持4K 视频输出
- 支持PCIe 3.0 x4 扩展插槽
- 双M.2 扩展插槽
- 3.5寸嵌入式主板标准尺寸
- 提供开源的设计资料
技术规格
- 兼容模组: LattePanda Mu
- 电源输入:
- USB Type-C: 15V (Max 3A)
- DC 5.5x2.5mm: 12~20V (Max 10A)
- 内部接口:
- PCIe 3.0 x4 插槽 (仅当使用12V电源时可用)
- M.2 M Key 2230 (PCIe 3.0 x1)
- M.2 E Key 2230 (PCIe 3.0 x1, USB2.0)

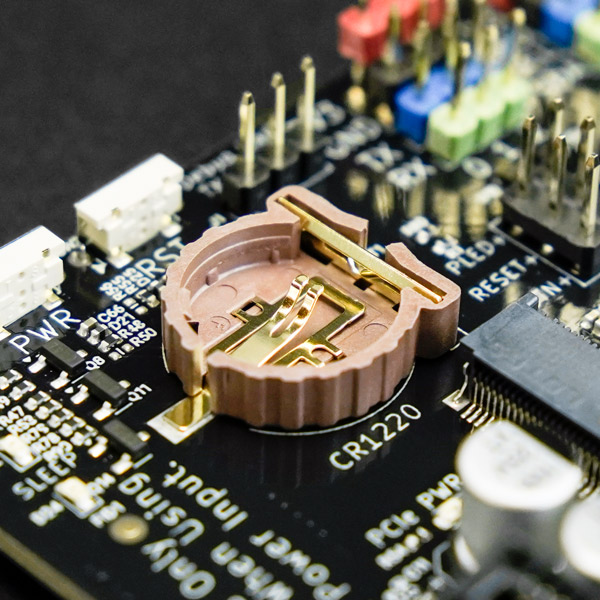

- RTC 电池插座 (CR1220 3V)
- CPU 风扇插座
- Gravity-4P UART
- Gravity-4P I2C

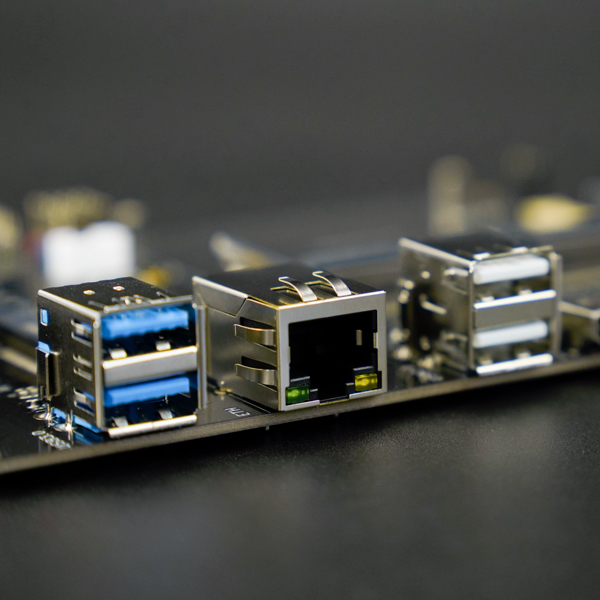

- 外部接口
- USB 3.2 10Gbps x2
- 千兆以太网
- USB 2.0 x2
- HDMI 2.0
- USB Type-C(仅供电)
- DC 5.5x2.5mm
- 尺寸：3.5寸，146mm×102mm

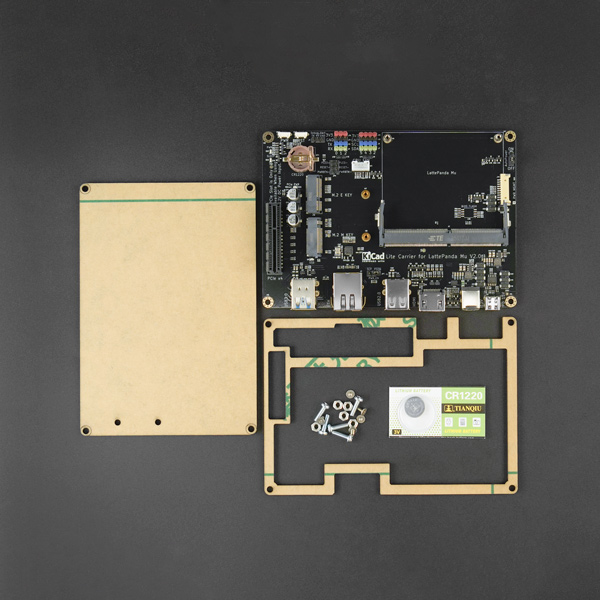

配送清单
- LattePanda基础载板x1
- 亚克力底板x1
- 基础载板用螺丝包x1
- CR1220纽扣电池x1
