简介
这是一款专为LattePanda Mu计算模块设计的全功能评估载板，该载板将LattePanda Mu计算模块的所有金手指引出，为评估开发每一个金手指提供理想的平台。板载丰富的接口和扩展插槽，支持多种外设和模块的连接，极大地方便了软硬件的测试及其兼容性评估，缩短开发时间。
完整引出所有金手指
该载板完整引出了LattePanda Mu计算模块的所有金手指，具有丰富的接口和扩展插槽，包括4个USB3.0接口，2个Intel I225 2.5G网络接口，2个HDMI 2.0接口，2个M.2插槽，1个标准PCIe x1插槽，1个标准PCIe x4插槽，1个Type C接口等，还预留了多种扩展排针，支持多种外设和模块的连接与测试。
宽电压输入
该载板支持12~20V的宽电压输入，可以在各种不同的电源环境中使用它。
标准PCIe插槽
该载板配备了标准的PCIe 3.0 x1和PCIe 3.0 x4插槽，能够方便地扩展各种外设，如显卡、声卡、网卡等。
双M.2 插槽
除了PCIe插槽外，该载板还配备了M.2 E key和M.2 B key插槽，可以方便地扩展WiFi网卡，4G或5G网卡等。
双2.5G网口
该载板具有两个Intel i225-V 2.5G网络接口，支持高速数据传输。
ITX标准尺寸
该载板采用了ITX主板标准尺寸，可直接使用 ITX 主板测试架，也使得它可以直接融入各种项目和系统中。
注意:
- 该产品不包括LattePanda Mu计算模块。
- 在使用该产品之前，请确保已经拥有LattePanda Mu计算模块。
- 插拔 LattePanda Mu 及各类排线和内部接口前, 必须断开电源。
特性
- 完整引出LattePanda Mu计算模块的所有金手指
- 12~20V宽电压输入
- 丰富的接口：2个HDMI 2.0, 2个2.5G网口，4个USB3.0等
- 丰富的扩展槽：1个PCIe x1, 1个PCIe x4， 2个M2等, 可扩展各种外设，如4G/5G WWAN网卡，PCIe卡等
- ITX 标准尺寸
技术规格
- 兼容模组：LattePanda Mu
- 前置接口
- 3.5毫米麦克风接口x1
- 3.5毫米耳机接口 x1
- USB 2.0接口x2
- USB 3.0接口 x4
- USB Type-C接口（支持USB 2.0、USB 3.0、DisplayPort） x1
- DB9（RS232）接口 x1
- SIM卡槽x1
- 后置接口
- 电源按钮x1
- Intel I225-V 2.5G网络接口x1
- HDMI 2.0 接口x1
- DC 5.5x2.5mm 电源插孔x1
- DC 5.08mm 电源插头x1
- 扩展插槽
- PCIe 3.0 x1 插槽x1
- PCIe 3.0 x4 插槽（与 SATA 信号复用）x1
- M.2 E键插槽：支持2230 WIFI模组（PCIe 3.0 x1, USB 2.0；与以太网端口2（RJ45_2）信号复用）x1
- M.2 B键插槽：支持3042/3052 4G/5G模组（USB 3.0, USB 2.0）x1
- SATA 6Gb/s接口（与PCIe 3.0 x4信号复用）x1
- 扩展接口
- CPU风扇接口（CPU_FAN）x1
- 系统风扇接口（SYS_FAN）x1
- MIPI CSI-2接口（MIPI_CSI）x1
- I2S接口（I2S1）x1
- TPM接口（TPM）x1
- eSPI接口（ESPI_CON）x1
- 自动开机跳线（AUTO_PWR）x1
- 温度传感器接口（TMP）x1
- USB 2.0接口（F_USB1）x1
- 前面板接口（F_PANEL1）x1
- UART和I2C接口（UART_I2C_1）x1
- SoC GPIO接口（GPIO_1）x1
- 扬声器接口（SPEAKER）x1
- HD音频接口（F_AUDIO）x1
- 功能配置拨码开关（ID_SW）x1
- USB接口电源控制跳线（F_USB_PWR）x1
- 前置USB电源控制跳线（R_USB_PWR）x1
- PoE电源接口（POE_IN）x1
- 硬盘电源接口（HDD_PWR1）x1
- 电源输入接口（POE_OUT）x1
- 尺寸：ITX 170mm * 170mm

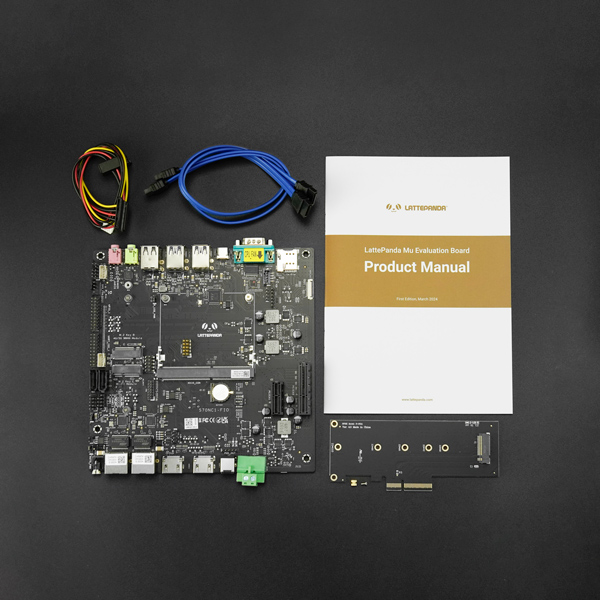

配送清单
- LattePanda Mu全功能载板x1
- SATA数据线x2
- SATA电源线x1
- 产品说明书x1
- PCIe M.2转接卡×1
