Gravity: 16位AD转换模块（0~VCC量程，I2C，兼容Arduino、树莓派）
简介
DFRobot I2C ADS1115 16位AD转换模块可对模拟量信号进行精确的采集与转换，通过这款AD模块，树莓派主控板就能非常方便的使用种类丰富的Gravity系列模拟量传感器，测量各类信号，感知这个世界。
树莓派（Raspberry Pi）是一种常见的主控板，功能强大。但树莓派主控板的管脚只能读取数字信号，如需读取模拟量传感器或设备的信号，只能外接一个模数转换（ADC）模块，使用起来不太方便。
DFRobot I2C ADS1115 16位AD转换模块专为树莓派和Gravity系列模拟量传感器优化设计，大大降低了树莓派主控板使用Gravity系列模拟量传感器的难度，即插即用，无需焊接，非常方便。Gravity系列传感器数量众多，种类丰富，能满足树莓派主控板对各类传感器的需求。
本模块采用16位ADC芯片ADS1115，支持3.3~5V的宽电压供电，芯片内部有精密参考电压和可编程增益调节(PGA)，因此无论对微弱信号还是变化幅度较大的信号，都可进行精确的采集与转换，因此本模块也适用于各类主控板需要精密采集模拟信号的场合。
1个AD模块可读取4个通道的模拟量信号，由于板载I2C地址选择开关，因此支持2个AD模块的级联，读取8个通道的模拟量信号，足以满足各种场景的需求。

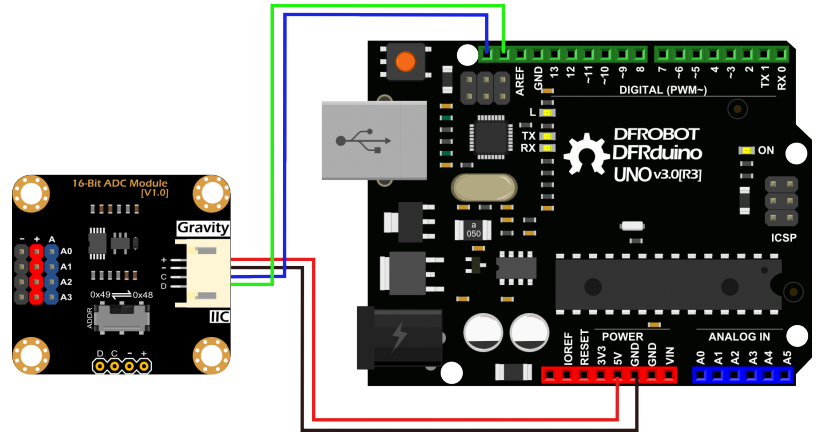

Arduino连接图

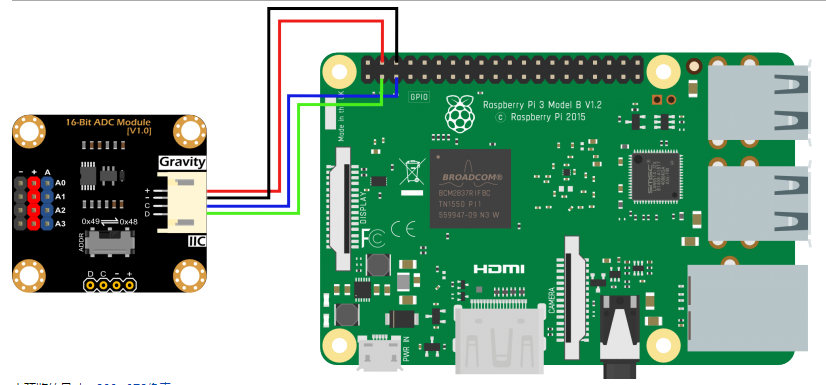

Raspberry Pi 连接图
注意：请务必确认输入的模拟量信号不高于供电电压0.3V以上，即：模拟量信号 ≤ VCC+0.3V
特性
- 3.3~5.0V供电电压，范围宽
- 3.3V的I2C数字电平信号，针对树莓派优化
- Gravity I2C接口，即插即用
- 板载I2C地址选择开关，支持2个AD模块的级联
- 模拟输入采用3pin彩色排针，Gravity模拟量传感器可即插即用
技术规格
- 供电电压（VCC）：3.3~5.0V
- 模拟量信号检测范围：0~VCC
- 模拟量通道数：4
- ADC位数：16 Bit
- 工作电流：2~3mA(不包含传感器模块)
- 通讯接口：I2C
- 接口电平：高电平3.3V，低电平0V
- 产品尺寸：32mm * 32mm/1.26inch*1.26inch
配送清单
- Gravity: I2C ADS1115 16位AD转换模块 x1
- Gravity: 4Pin传感器连接线 x1
- XH2.54-4Pin排针 x1
