产品简介
相比原来的LCD扩展板我们做了很多改进,使其融合LCD显示和IO端口扩展的功能。我们引出了更多有用的端口,包括A0到A5的3P模拟接口,Pin0到3,PIN11到13的数字接口。数字接口的边上,我们扩展了6pin无线通讯接口,提供了直插APC220或者Bluetooth V3模块的功能。电位器旁边,我们预留了ICSP的端口,用户可自己焊上排针。

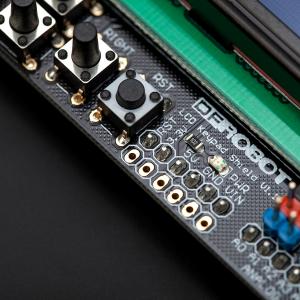

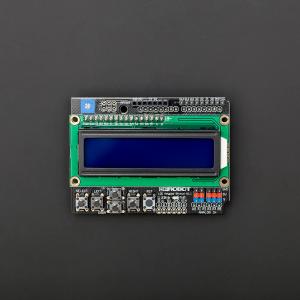

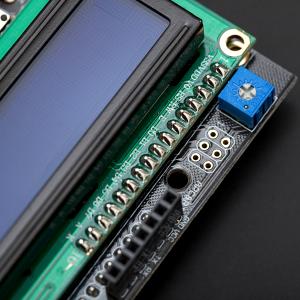

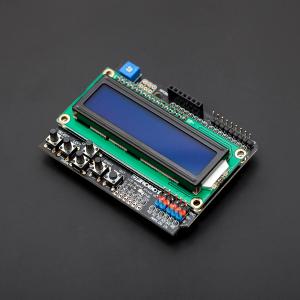

LCD Keypad Shield 是一款提供2行16字符液晶显示的Arduino扩展板。扩展了多个按键输入,可供用户作为LCD显示屏的菜单选择按键或者操控按键使用。一个扩展板就能让你与Arduino设备进行互动。我们还扩展Arduino Reset按键,方便用户进行软件调试。用户通过调节扩展板上的蓝色电位器,能够帮助您调节LCD屏的对比度。
对于Arduino初学者来说,不必为繁琐复杂液晶驱动电路连线而头疼了,这款LCD扩展板将电路简化,直接将此板插到Arduino Duemilanove 或 Uno控制器上即可使用,调用Arduino自带的LCD库,简单的几行代码便可以完成数据和字符的显示功能,有兴趣的朋友还能学习自定义显示内容。
注意事项: LCD Keypad shield v1.0选用的轻触开关是9.5mm长脚按键,便于用户自己使用LCD Keypad Shield搭建的Arduino数据监控平台或者小型操控平台封装在模具内。
LCD扩展板用3D打印外壳,高端大气LCD外壳之一、之二。更多LCD屏的3D外壳请参考,以下链接。
产品应用
- 锅炉控制面板
-
机器人控制面板
-
环境监控设备
-
机械运行状态监控
技术规格
- 1602蓝色背景液晶(2行16字节)
- 具有LCD对比度调节功能
- 5个按键输入
- 扩展模拟信号传感器接口和数字口
- ICSP编程接口
- 具有APC220,蓝牙V3接口
- 尺寸:58x80mm
配送清单
- LCD Keypad Shield 兼容Arduino 1块
