产品简介

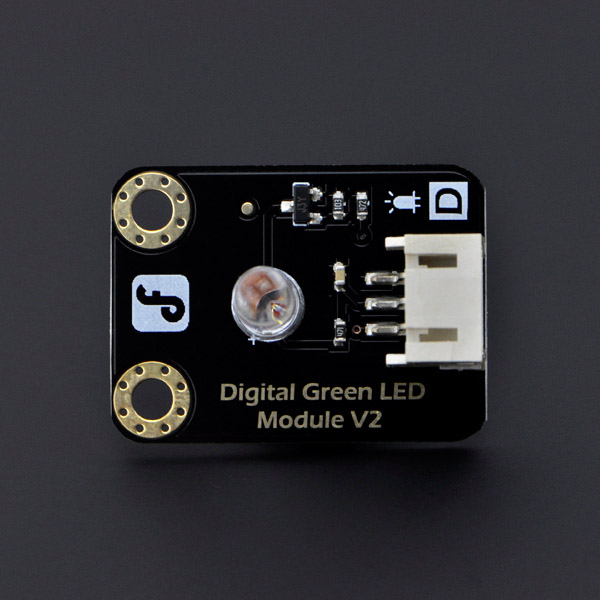

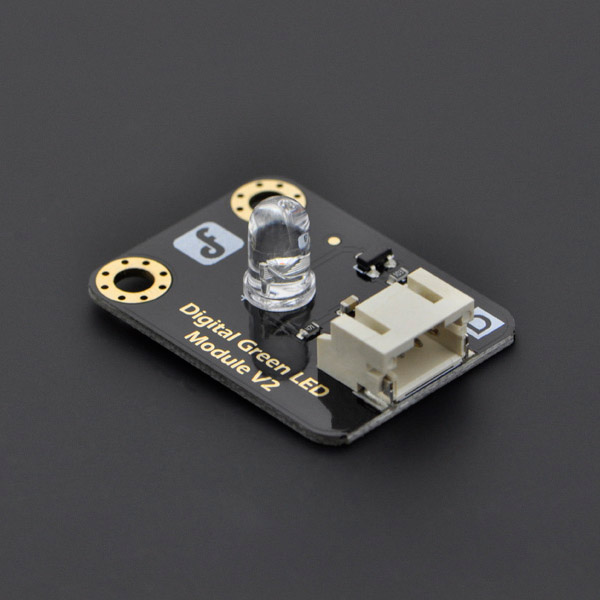

DFR0021系列LED电子积木是DFRobot专门为入门玩家设计的PCB LED模块。
- 核心元件:该模块采用进口优质高亮LED灯珠,保证色泽、亮度和耐用性。
- PCB制作:PCB板采用银色焊盘,在每个固定孔和接口都带一圈银色标识。四周都采用圆形切角,避免被锋利的板子划伤。
- 机械设计:模块四个角都设置了标准的固定孔,你可以方便的固定在项目上面。
- 电子设计:该小型PCB板上还安置了过流过压的保护电路,明确表明了GND/VCC/SIGNAL的接口。接上我们附送的3P数字传感器线后,用户可以直插到普通的IO传感器扩展板上。
为什么推荐初学者使用LED模块?
- 利用传统的面包板接线,初学者容易忘记接保护电阻,从而电流过大,烧毁灯珠。本LED模块具有过流保护电路。
- LED发光二极管具有极性。如果反接,可能会击穿二极管。本LED模块标明各个管脚的功能,可以任何扩展板对接。
- 如果你想给Arduino接上多个LED,面包板上会缠绕大量的线材。但是利用本LED模块和扩展板的组合,能让接线变得非常清爽。
技术规格
- 颜色:绿色
- 外形尺寸:30mm*20mm
- 电源要求:+3.3-5V
- 类型:数字模式

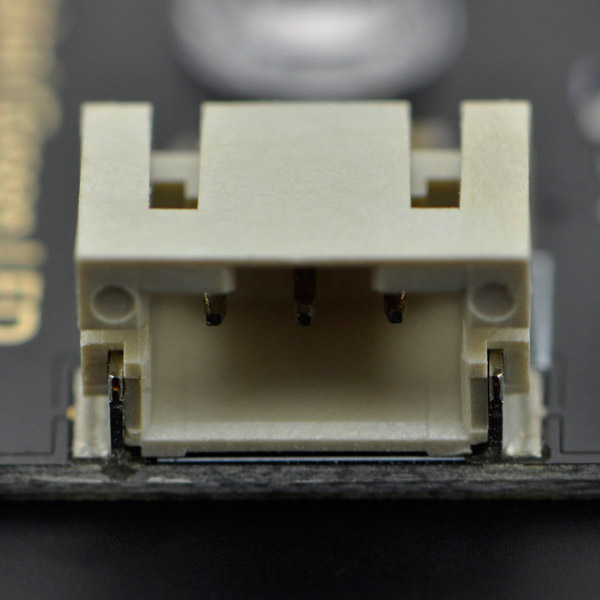

- 接口模式:pH2.0-3
- 引脚定义:1--控制端 2--电源 3---地。
- 控制方式:高电平亮,低电平灭。
- 光电作品必备元件
配送清单
