简介
树莓派CM5 IO扩展板外壳是一款专为Raspberry Pi CM5及树莓派CM5 IO扩展板设计的高品质两件式金属外壳。它为连接到IO扩展板的各类配件(如M.2 SSD或PoE+ HAT等)预留了充足空间,确保设备在紧凑空间内实现高效扩展。

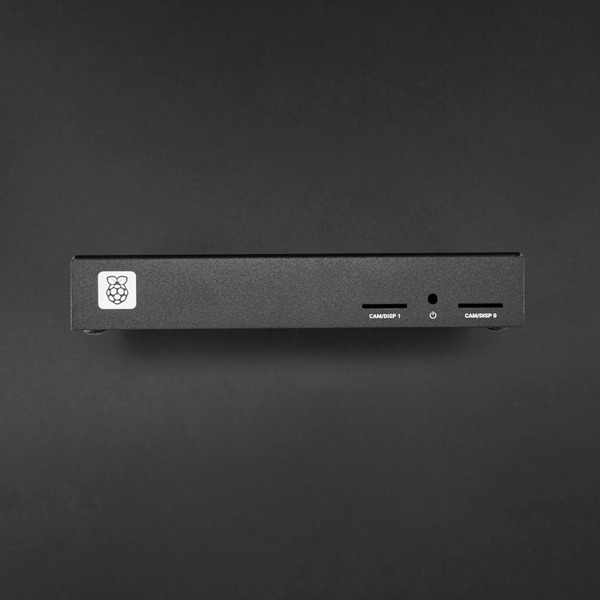

外壳精心设计,所有连接外设的接口均便于操作,支持CSI-2摄像头和DSI显示器的连接。同时,内置可控风扇,可有效支持高功率应用的散热需求。机箱侧面的切口设计,方便连接HDMI、以太网、USB-A、USB-C(电源输入)连接器以及SD卡插槽。此外,机箱还提供安装孔,可用于安装外部无线天线,满足多样化的使用场景。
图:扩展板外壳 组装说明

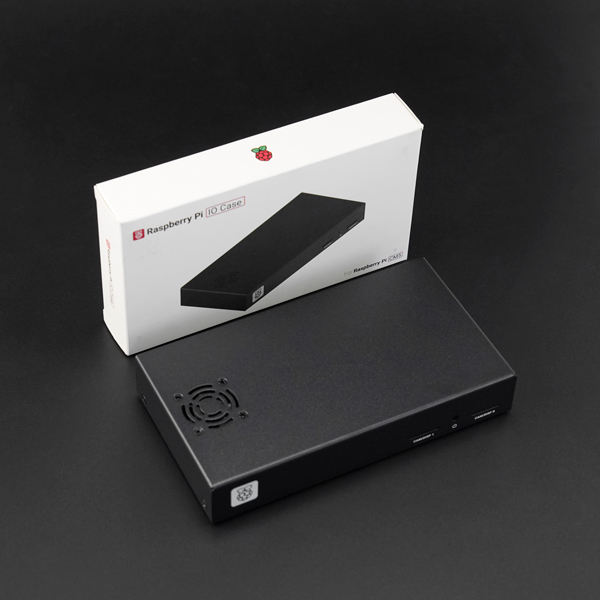

图:Raspberry Pi IO外壳和 Raspberry Pi CM5
技术规格
- 外壳

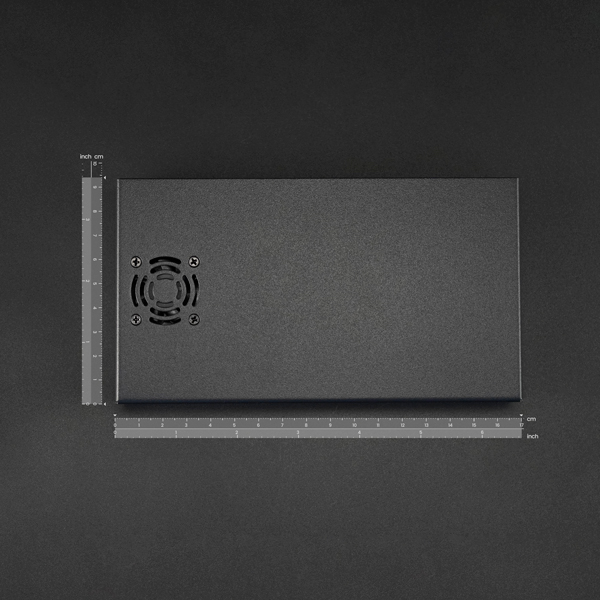

- 外形尺寸:170毫米×94毫米×28毫米
- 重量:约350克
- 产品材质:钣金
- 直流无刷风扇
- 输入电压:5V DC(3.5-5.5V),通过载板上的四针风扇接头供电
- 启动电压:≥3.5V
- 功耗:0.85W
- 额定电流:0.18±0.02A
- 风扇速度控制:带转速计的脉冲宽度调制控制
- 风扇最大转速:8000 RPM±15%(25℃,旋转3-5分钟后)
- 最大气流:2.46CFM
- 噪音:21.7dB
- 电缆长度:150毫米
- 生产寿命:Raspberry Pi IO Case将至少持续生产到2036年1月
- 合规性:如需查看本地和区域产品批准的完整列表,请访问 pip.raspberrypi.com
配送清单
