简介

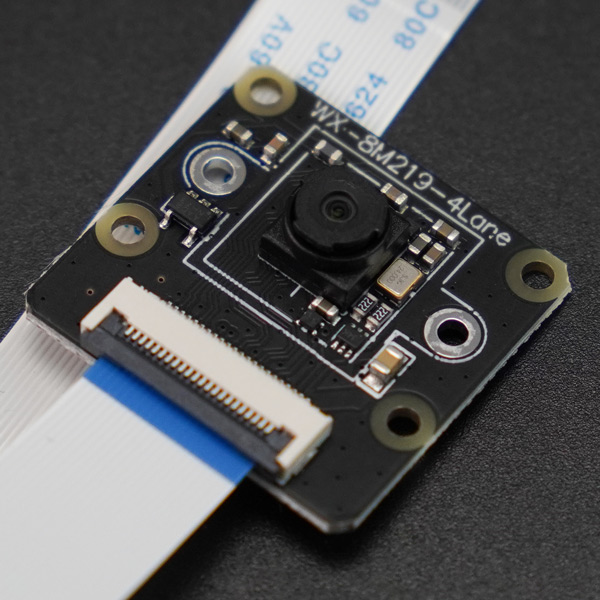

全新设计的树莓派5摄像头模组，采用传统的IMX219感光芯片，兼容效果好。摄像头模组拥有800万像素，3280x2464分辨率，视场角为120°FOV，成像效果高清无畸变。
高清成像效果图摄像头模组使用MIPI-CSI-4Lane接口，接口型号为22Pin 0.5mm间距，重新布局CSI接口线序，完美适配树莓派5。相比于2通道摄像头，4通道摄像头能够提供更高的帧率，使用效果更出色。

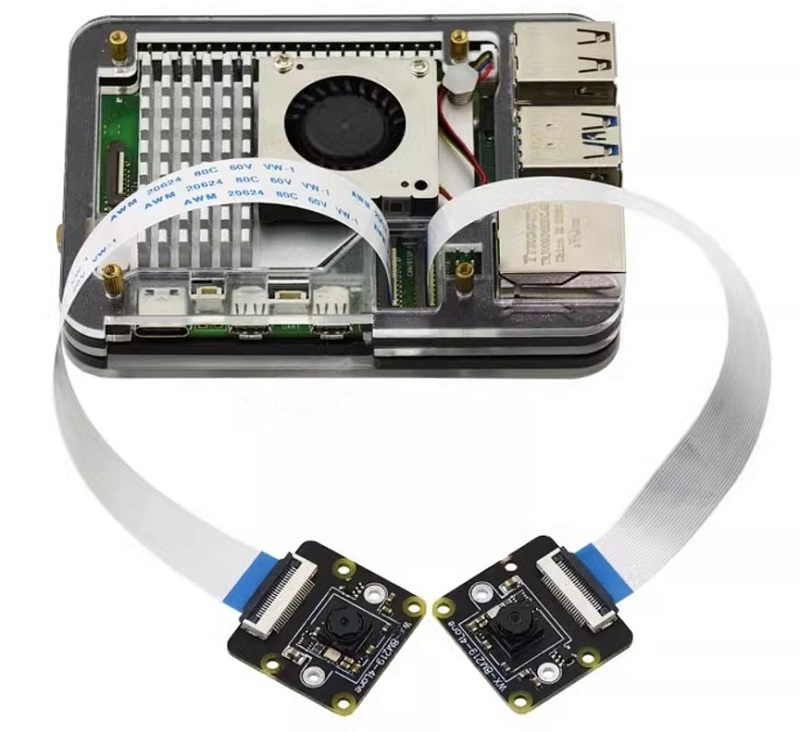

Raspberry Pi 5 和 IMX219-77-4Lane 摄像头模组的接线图

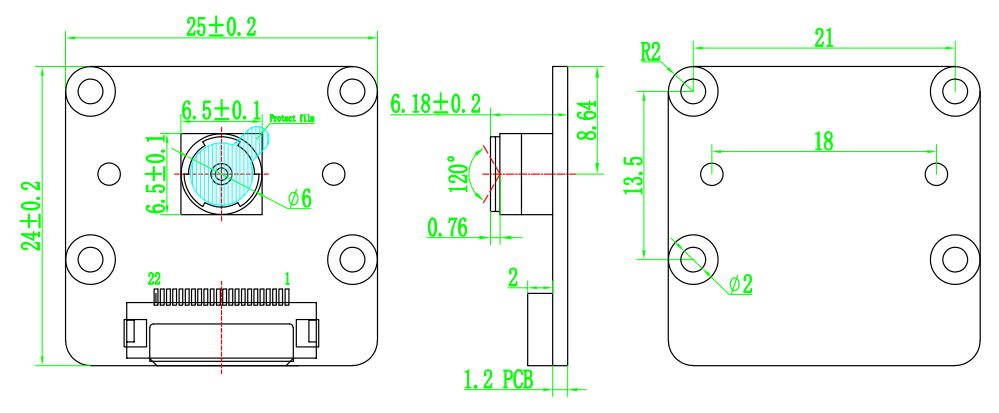

尺寸图以下是不同型号树莓派CSI摄像头的详细对比，根据需求帮助选择合适的摄像头模组：
树莓派CSI摄像头选型表 |
SKU | SEN0630 | SEN0631 | SEN0632 | SEN0633 | SEN0634 |
名称 | IMX219-79-4通道800万摄像头 - 树莓派5专用 | IMX219-120-4通道800万摄像头 - 树莓派5专用 | IMX378-79 1230万摄像头 - 兼容树莓派4/5 | IMX378-190 1230万摄像头 - 兼容树莓派4/5 | OV9281-79 100万全局快门摄像头 - 兼容树莓派4/5 |
感光芯片 | IMX219 | IMX219 | IMX378 | IMX378 | OV9281 |
像素 | 800万 | 800万 | 1230万 | 1230万 | 100万 |
分辨率 | 3280x2464 | 3280x2464 | 4056x3040 | 4056x3040 | 1280x800 |
通道数 | CSI-4 | CSI-4 | CSI-2 | CSI-2 | CSI-2 |
接口 | CSI 22Pin | CSI 22Pin | CSI 15Pin | CSI 15Pin | CSI 15Pin |
视场角（FOV） | 79.3° | 120° | 79° | 190°鱼眼镜头 | 79.3° |
快门方式 | 卷帘快门 | 卷帘快门 | 卷帘快门 | 卷帘快门 | 全局快门 |
成像类型 | 彩色 | 彩色 | 彩色 | 彩色 | 黑白 |
畸变 | ＜1% | ＜1% | ＜1.5% | ＜58% | ＜1% |
兼容主板 | 树莓派5 | 树莓派5 | 树莓派系列主板 | 树莓派系列主板 | 树莓派系列主板 |
特性
- IMX219感光芯片，兼容性好
- MIPI-CSI-4Lane接口，支持更高的帧率
- 800万像素，3280x2464分辨率
- 视场角120°，成像清晰无畸变
技术规格
- 感光芯片：索尼IMX219
- 像素：800万
- 分辨率：3280x2464
- 摄像头类型：彩色
- 快门方式：卷帘快门
- 对焦方式：固焦
- CMOS尺寸：1/4英寸
- 光圈：2.0
- 焦距：1.79mm
- 视场角：120°
- 畸变：＜1%
- 接口：MIPI-CSI-4Lane
- 排线规格：FPC-22Pin-0.5mm间距
- 镜头尺寸：6.5*6.5mm
- PCB尺寸：25*24mm
配送清单
- IMX219-120-4通道800万树莓派5摄像头 x1
- 22Pin FPC排线 x1
