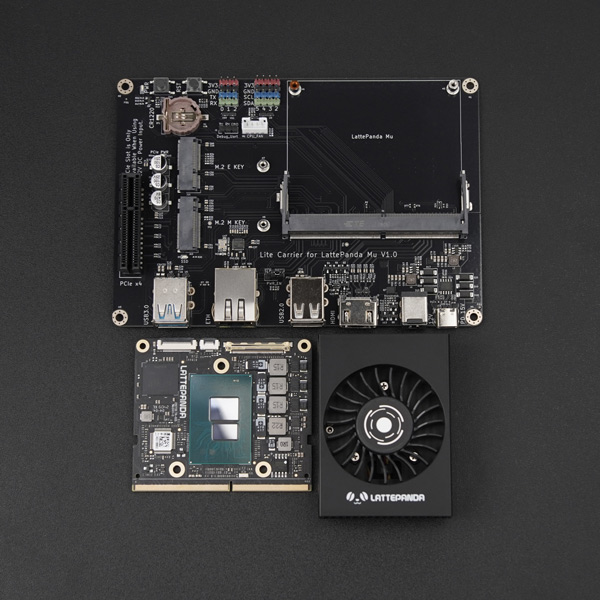

简介 LattePanda Mu x86计算模块评估套件是面向硬件开发者的完整开发套件,含有LattePanda Mu计算模块 、基础载板 和散热风扇 。该套件适合评估USB、HDMI、PCIe、UART等常见接口,可用于方案评估、原型设计等。该套件提供丰富的开源设计资料,加速开发进度,使硬件开发更高效和便利。

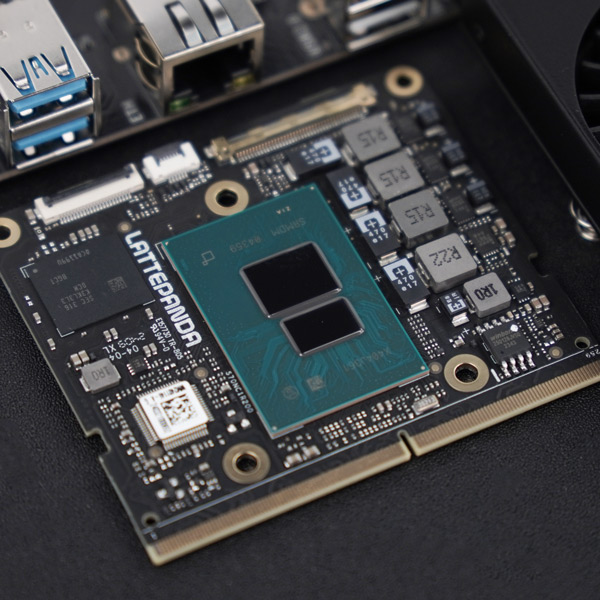

此套件主板 - LattePanda Mu x86计算模块
小而强大 LattePanda Mu x86计算模块采用Intel N100四核处理器,睿频频率高达3.4GHz,4核4线程,为大多数应用程序提供充足的性能和多任务处理能力。
配备英特尔处理器N100,LattePanda Mu计算模块在Geekbench 6上的多核得分为3115,单核得分为1217,超越了Raspberry Pi 5、Intel Celeron N5105和Atom x5-Z8350。其CPU性能是Raspberry Pi 5的两倍
LattePanda Mu计算机模块虽然体积小巧,仅有69.6mm x 60mm,却能轻松嵌入到空间有限的设备里,在不占用太多空间的情况下提供强大的计算能力。
安静或澎湃,灵活选择 该处理器的 TDP(热设计功耗)可在 6W 至 35W 之间调节,可在功耗和性能之间灵活选择。 6W的TDP设置,能够实现低功耗运行,发热量少,可采用静音的被动散热方式;而 35W的TDP设置,则提供强劲的性能,但需要风扇散热。
丰富的扩展管脚 LattePanda Mu提供了丰富的引脚,例如3个HDMI/DisplayPort、8个USB 2.0、多达4个USB 3.2、9个PCIe 3.0通道、2个SATA 3.0和64个可扩展GPIO。这提供了无与伦比的灵活性和可扩展性,能够打造专属的解决方案。
支持多种操作系统 LattePanda Mu支持多种操作系统,如:Windows10、Windows11和Ubuntu,确保总有一个系统能满足需求。
设计载板,从未如此简单 LattePanda Mu的载板提供开源的设计文件和库 作为参考资料,能够根据具体需求微调载板设计,大幅缩短开发时间。
客制化解决方案 LattePanda团队提供包括定制载板、开机LOGO、BIOS功能、操作系统等在内的定制服务。如果任何特定需求,请随时通过solution@lattepanda.com 联系。LattePanda团队致力于提供及时和专业的支持,满足定制需求。
此套件板载 - LattePanda Mu基础载板

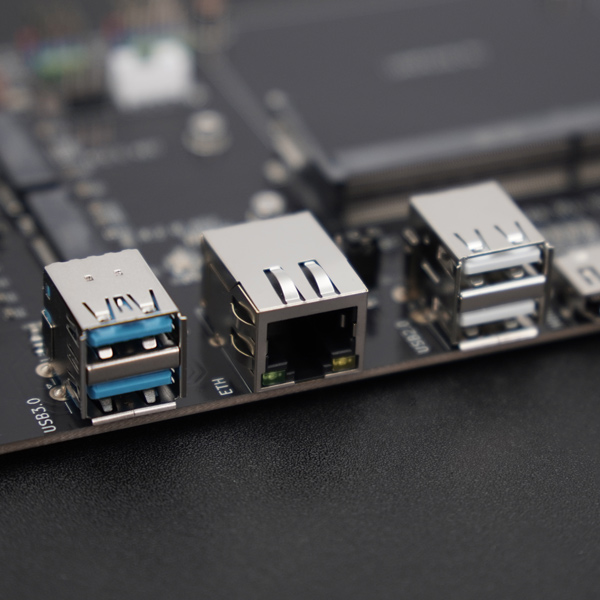

集成常用接口 这个基础载板集成了LattePanda Mu的所有常用接口和功能,包括USB 3.0,以太网,PCIe 3.0,M.2 M Key,M.2 E Key,HDMI等。其全面的集成设计和小巧的尺寸,让使用起来更加便捷且性价比高。
支持宽电压输入 载板支持12~20V的宽电压输入,可以在各种不同的电源环境中使用它。这种宽电压输入设计,极大地提升了产品的适应性和便携性。
PCIe 3.0 x4 & M.2扩展插槽 这款载板配备了标准的PCIe 3.0 x4插槽,能够方便地扩展各种外设,如显卡、声卡、网卡等,使项目提供更强大的性能(该接口仅当搭配12V电源时可用)。 除了PCIe插槽外,该载板还配备了M.2 M key 2230和M.2 E key 2230插槽,可以方便地扩展SSD硬盘和WLAN无线网卡,为项目带来更多可能。
3.5寸标准尺寸 该载板采用了3.5寸嵌入式主板的标准尺寸,无论是在安装还是在搭配其他设备时,都极其方便。这种标准化的设计,使得它可以无缝融入各种项目和系统中。

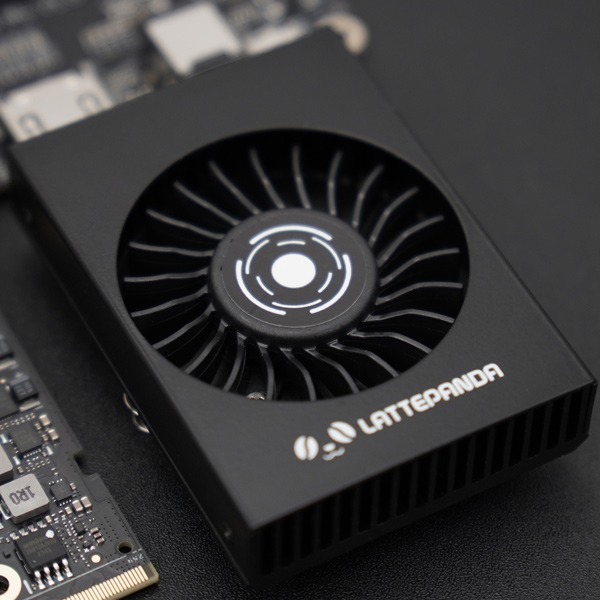

此套件散热风扇 - LattePanda Mu主动散热器
专为LattePanda Mu x86计算模块设计的高品质散热器,使 LattePanda Mu 与载板能完美组合,可以尽情搭建各种DIY项目。 这款低噪风扇可以让LattePanda Mu运行在一个稳定的温度,散热鳍片能快速吸收从处理器产生的热量,这个简单而有效的方法让LattePanda Mu时刻处于最好的状态!铝合金材质的壳体,导热性能良好,并附带了可搭配使用的高质量相变化材料,让散热效果更加显著。
技术规格 LattePanda Mu 计算模块 (N100 8GB)
处理器:Intel® N100 处理器(睿频:3.4GHz,4核4线程,可调节6~35W TDP) 内存:8GB LPDDR5 4800MT/s,支持IBECC 存储:64GB eMMC V5.1 视频输出:eDP 1.4b;DisplayPort 1.4;HDMI 2.0;每路最大分辨率:4096 x 2160@60Hz 输入/输出管脚(金手指):PCIe 3.0:最多9通道 SATA 3.0:最多2端口 USB 3.2(10Gbps):最多4端口 USB 2.0(480Mbps):8端口 音频:HD Audio;I2S I2C:SoC 4端口 UART:SIO 1端口;SoC 3端口 GPIO:通过移位寄存器扩展至64管脚 电源:9~20V 操作系统(官方支持): Windows 10 IoT企业版 LTSC;Windows 11; Ubuntu 22.04 LTS 环境条件:工作温度:0~60°C;工作湿度:0~80%相对湿度,无冷凝 尺寸:69.6 x 60mm LattePanda Mu基础载板
电源输入: USB Type-C: 15V (Max 3A) DC 5.5x2.5mm: 12~20V (Max 10A) 内部接口: PCIe 3.0 x4 插槽 (仅当使用12V电源时可用) M.2 M Key 2230 (PCIe 3.0 x1) M.2 E Key 2230 (PCIe 3.0 x1, USB2.0) RTC 电池插座 (CR1220 3V) CPU 风扇插座 Gravity-4P UART Gravity-4P I2C 外部接口USB 3.2 10Gbps x2 千兆以太网 USB 2.0 x2 HDMI 2.0 USB Type-C(仅供电) DC 5.5x2.5mm 尺寸:3.5寸,146mm×102mm LattePanda Mu铝合金主动式散热器
散热风扇工作电压:5 V 工作电流:0.35A 最大转速:4000 RPM 导线长度:105mm 接口类型:PH2.0-4P 尺寸:69.6 * 50.4 * 19mm 材质:铝合金 重量:69g

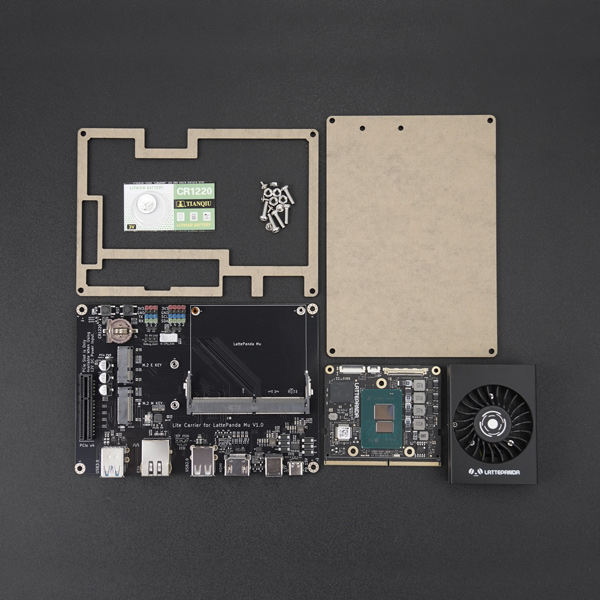

配送清单 LattePanda Mu 计算模块 (N100 8GB) x1 产品说明书 x1 LattePanda基础载板 x1 亚克力底板 x1 基础载板用螺丝包 x1 CR1220纽扣电池 x1 LattePanda Mu 主动式散热器 x1 documentstart
