LattePanda 拿铁熊猫 Sigma — x86 Windows / Linux 单板服务器（16GB内存，llama2）

简介

LattePanda Sigma是一款灵活扩展的x86 Windows/Linux单板服务器，具有强大的性能。它搭载了Intel Core i5-1340P 处理器和 Intel Iris Xe核显，支持高达16GB双通道LPDDR5 高速内存。这款强大的单板服务器可用作家庭服务器、流媒体服务器、游戏服务器、物联网、AI推理、边缘计算等多种用途。

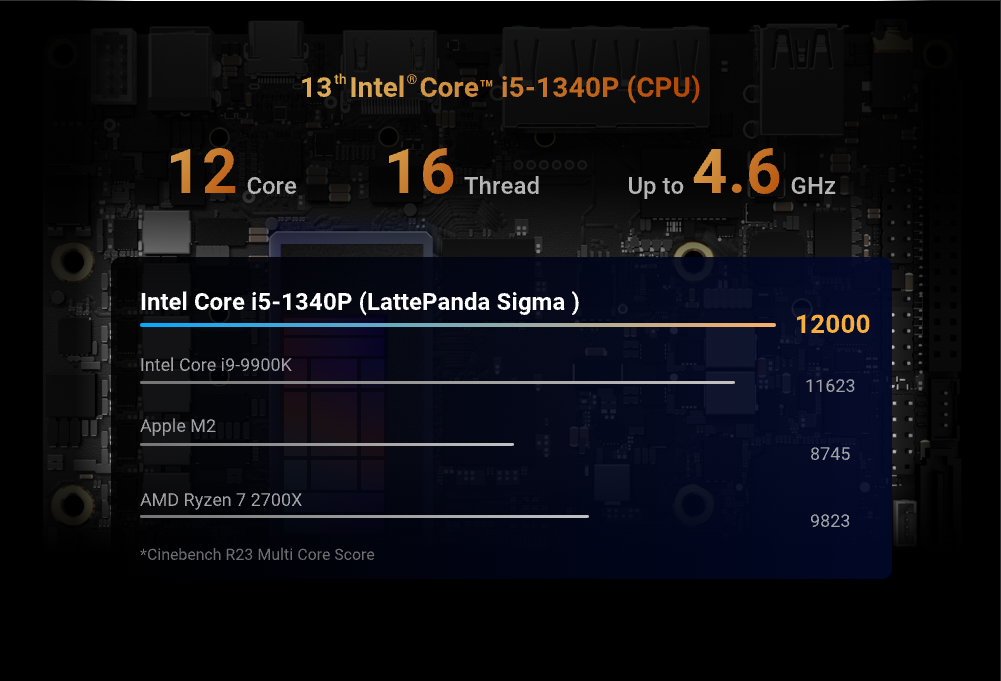

极致性能
LattePanda Sigma搭载了13代Intel酷睿i5-1340P处理器，具有12核心16线程，睿频高达4.6GHz，提供极致的性能和多任务处理能力。

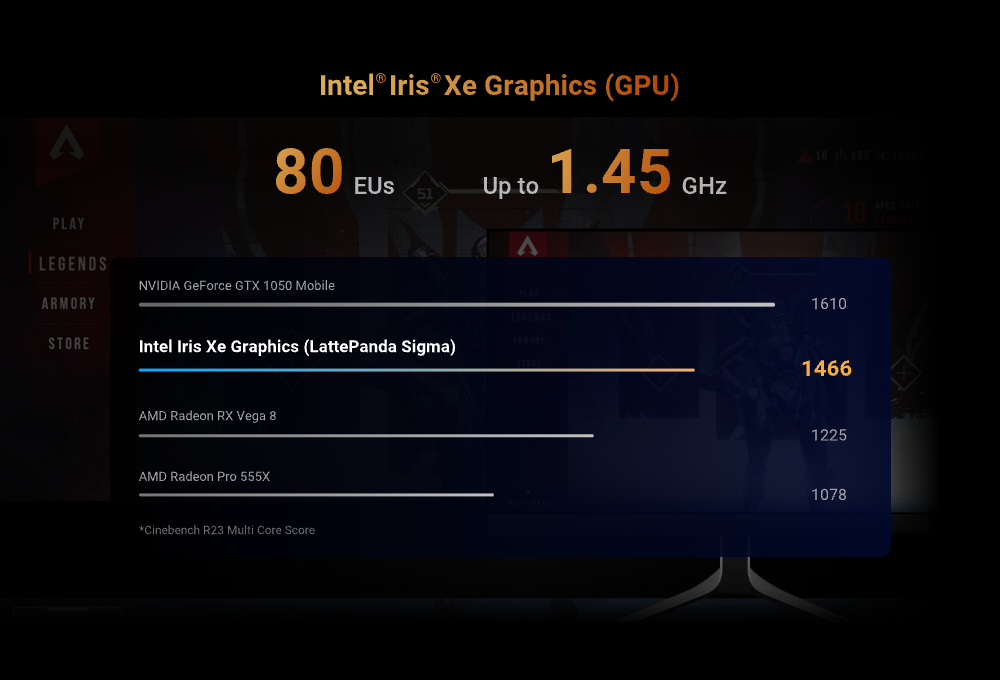

这款单板计算机采用了Intel Iris Xe核显，拥有80个执行单元（EU），最大动态频率1.4GHz，带来卓越的图形性能和渲染质量。

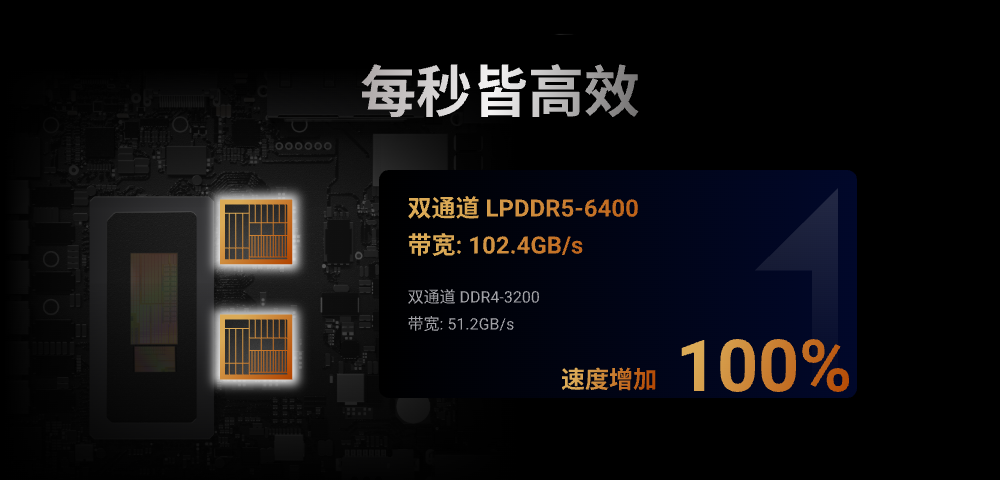

闪电般的高速内存
LattePanda Sigma配备了高达16GB的双通道LPDDR5-6400内存，具有高达102.4GB/s的带宽速度，速度是DDR4-3200的两倍。

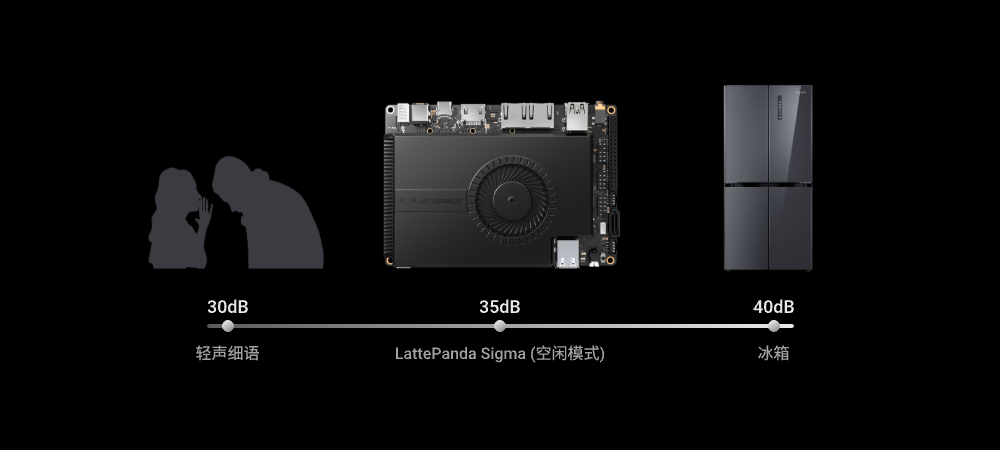

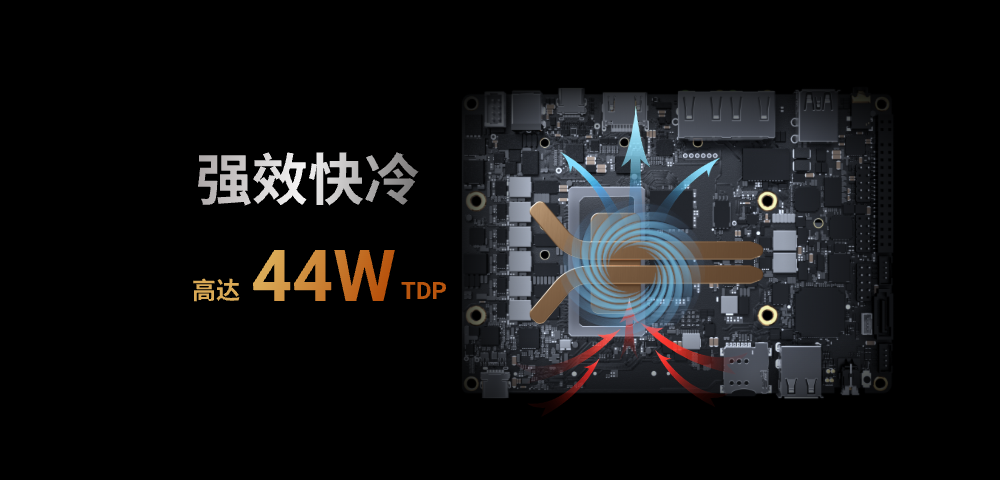

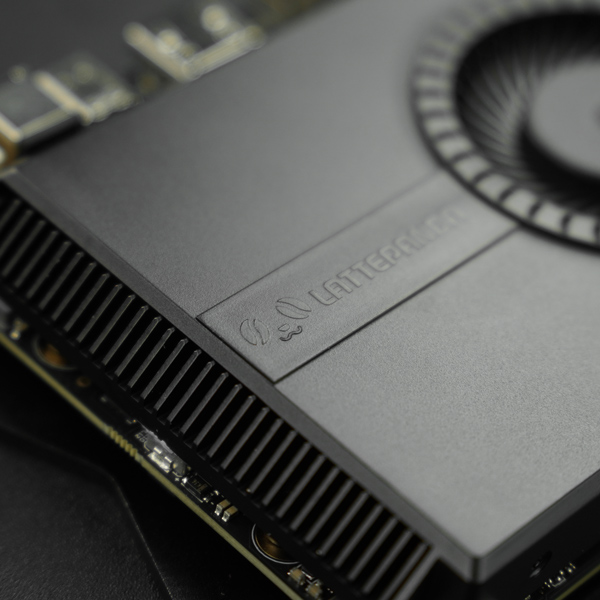

强效快冷，悄无声息
得益于其强大的散热能力，LattePanda Sigma的处理器能够持续保持高性能44W TDP（热设计功率），实现稳定且持久的性能。

此外，散热风扇在空闲模式下仅产生35分贝的噪音，确保了安静的环境。

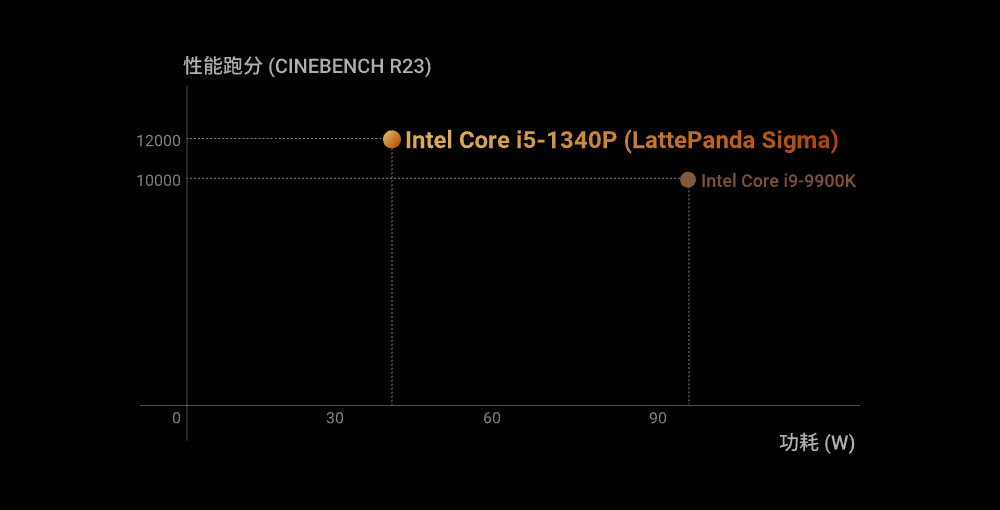

性能与功耗完美平衡
Intel Core i5-1340P处理器在性能和功耗之间实现了完美的平衡。例如，它在保持与Intel Core i9-9900K相当的性能的同时，功耗却只有一半。这种高效能，不会降低性能，为各种应用提供了理想的平衡。

体积小巧，动力强劲

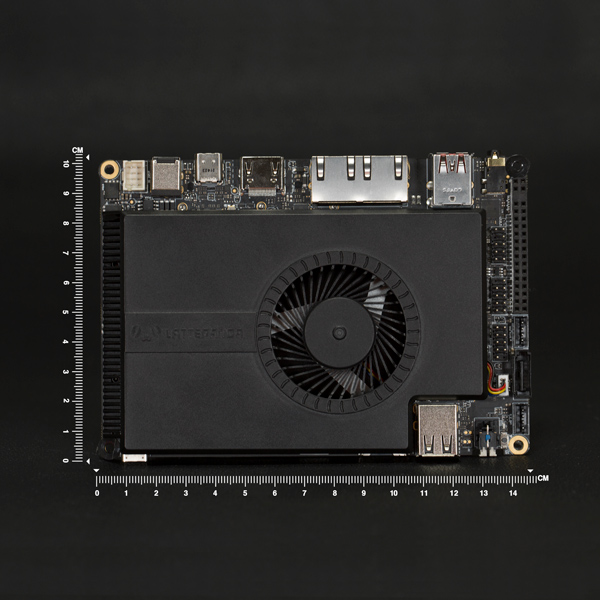

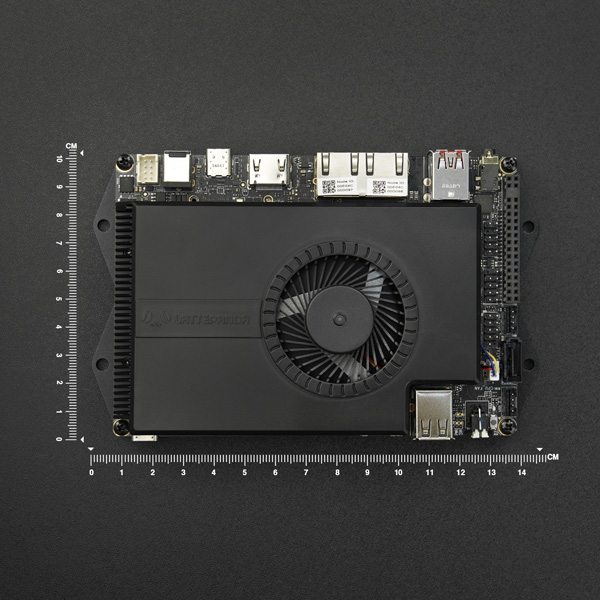

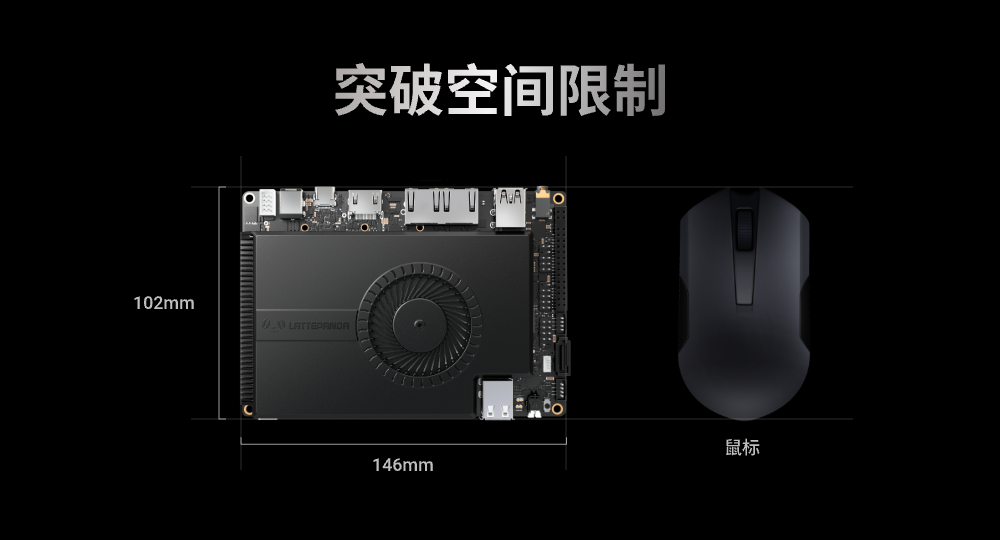

这款迷你电脑体积仅略大于传统鼠标，尺寸为102mm*146mm。其紧凑的设计便于携带，也方便集成到空间有限的设备中。

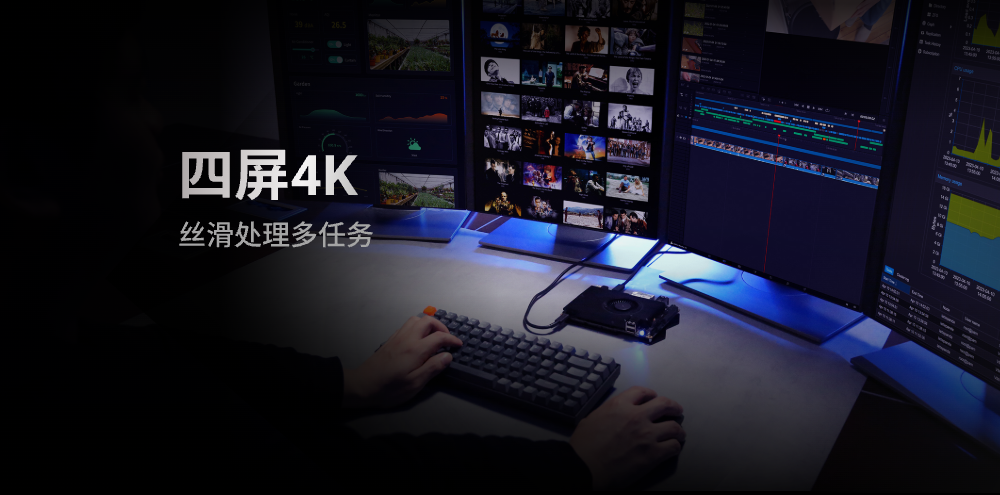

四屏4K
LattePanda Sigma可同时连接四个4K屏幕，轻松实现无缝多任务处理，使用户能够毫不费力地同时处理多项任务。

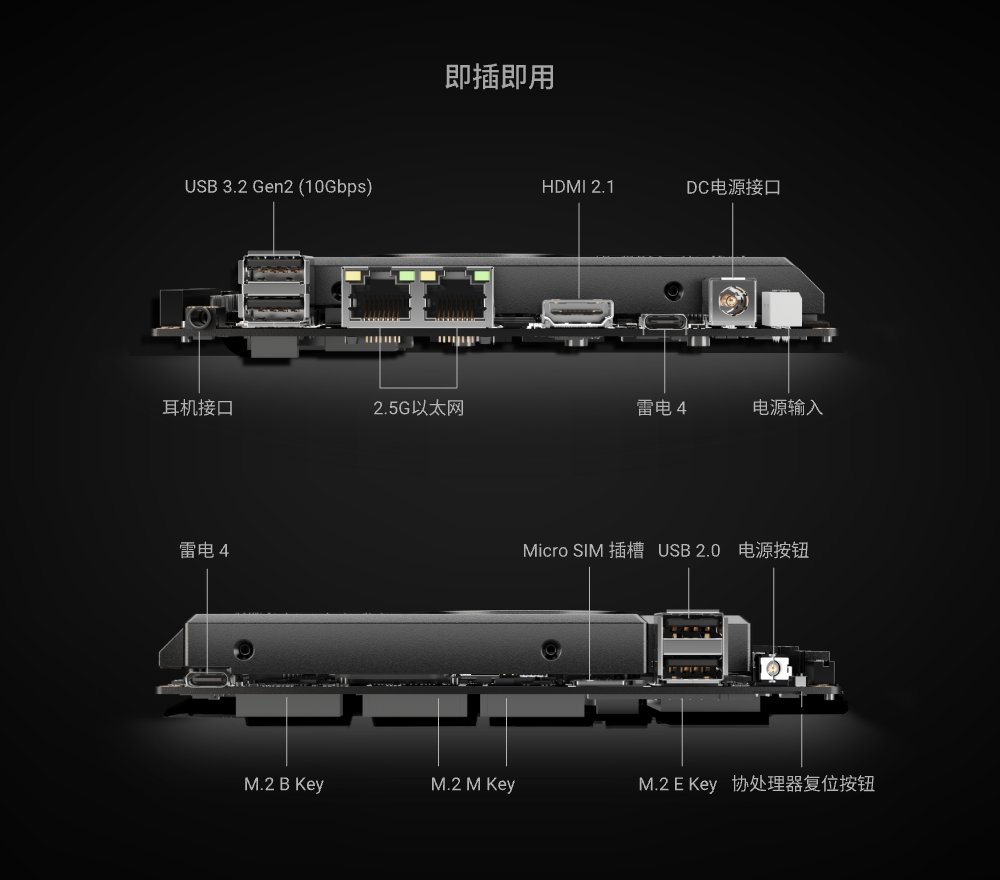

丰富的接口
LattePanda Sigma提供了丰富的接口，包括USB、HDMI、RS232、GPIO、以太网、eDP等，适用于各种应用场景。
此外，它还配备四个M.2插槽和两个雷电4端口，支持高速连接和丰富的扩展功能，可接M.2 SSD、4G/5G 模块、Wi-Fi 模块、高清显示器、外置显卡、Type-C 扩展坞等设备。

多操作系统支持
LattePanda Sigma单板服务器支持多种操作系统，如Windows 10、Windows 11、Ubuntu，确保总有一款适合需求的。

专业且即时的技术支持
为满足行业用户的需求，LattePanda团队提供快速高效的技术支持服务。无论是安装配置、问题排查还是系统集成，LattePanda的专业技术团队随时待命，确保项目稳定顺利进行。如需帮助，请联系techsupport@lattepanda.com。

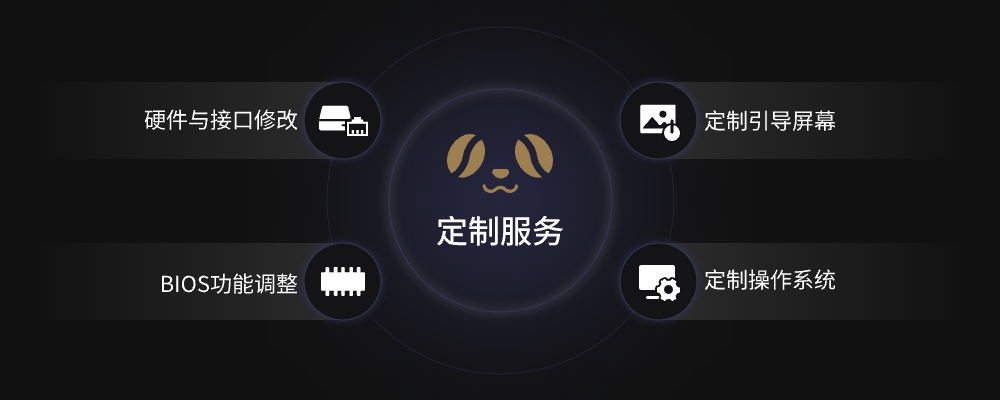

定制服务
LattePanda系列单板计算机支持特别定制，包括硬件接口修改、定制开机LOGO、BIOS功能调整、定制操作系统等。如有任何特定需求，请随时通过lattepanda@outlook.com联系。LattePanda团队致力于提供迅速而专业的支持，以满足定制需求。

严格的认证
LattePanda Sigma单板服务器已获得CE、FCC、KC、UKCA和RoHS等多项国际认证，确保设备安全可靠。这些认证不仅增强了产品的市场竞争力，而且简化了整个系统的认证流程。


选型对比

注意：

• 产品只附带三孔欧标、美标、英标电源线，如您的电源插座不能兼容，请自备全球通用转换插头
• 无SSD机型（DFR1080、DFR1090）是不含存储设备的，请自备SSD，先安装操作系统后再使用
• 以下情况导致的LattePanda无法使用，概不退换货
  • 由于自行随意重装系统而导致系统崩溃，不换不退
  • 由于使用非官方或高电压适配器导致板子元件损毁，不换不退

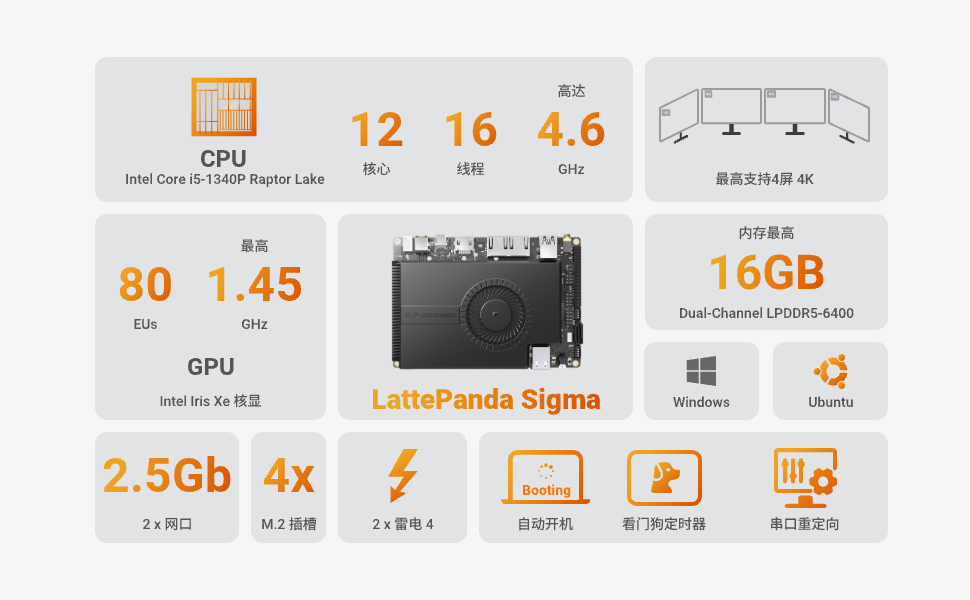

产品特点

• 旗舰性能：Intel Core i5-1340P处理器拥有12核心16线程，最大睿频分别为4.60 GHz（性能核）和3.40 GHz（能效核），使其成为多任务和高性能应用的强大而高效的处理器
• 高速内存：双通道LPDDR5内存，最高32GB，确保流畅快速的数据处理速度
• 强劲核显：Intel Iris Xe图形处理器，支持高分辨率和刷新率的多显示输出
• 静音散热：热管高效导热，确保高性能运行的同时保持低噪音，提供无干扰的使用体验
• 尺寸小巧：超薄设计，约2个鼠标的大小，可轻易集成到空间有限的设备内部
• 4屏4K：支持四路4K视频输出，如同前所未有地使您的内容生动起来
• 友好接口布局：设备无冲突，轻松插拔
• 丰富接口：丰富的高速接口和扩展插槽，解锁无限可能，提供无缝连接和增强用户体验
• 多样操作系统：支持Windows 10/11、Ubuntu、PVE等操作系统

技术规格

处理器

• 处理器： Intel® Core™ i5-1340P
• 核心/线程：12C（4P+8E）/16T
• 最大睿频：4.60 GHz（性能核）、3.4 GHz（高效核）
• L2 缓存：12 MB
• 基础功耗： 28 W
• GPU： Intel® Iris® Xe Graphics
• 最大动态频率：1.45 GHz
• 执行单位：80
• 协处理器：Microchip® ATmega32U4-MU

内存

• 类型：双通道 16GB LPDDR5-6400
• 容量：16GB

存储

• 类型：M.2 SSD （NVMe/SATA）、SATA 硬盘

无线

• 类型：M.2 无线模块 （PCIe/CNVio）

显示

• HDMI 端口：HDMI 2.1，高达 4096 x 2304 @ 60Hz
• USB Type-C 端口：DP 1.4a，高达 7680 x 4320 @ 60Hz（单个显示器）
• 嵌入式显示端口：eDP 1.4b，高达 4096 x 2304 @ 120Hz

外部 I/O

• USB Type-A： 2 x USB2.0 （480Mbps）
  • 2 x USB3.2 Gen 2 （10Gbps）
  • USB Type-C：2 个 Thunderbolt™ 4 （40Gbps）
• HDMI：HDMI 2.1
• 以太网：2 x 2.5GbE RJ45接口(Intel®i225-V千兆以太网控制器，支持10/100/1000/2500 Mbps, WOL)
• 电源：5.5mm x 2.5mm DC 圆口直流插孔
• 音频：3.5mm麦克风耳机组合连接器
• SIM卡槽：Micro SIM卡插槽

内部 I/O

• USB 2.0：2mm间距座子，4针
• 风扇：1.27mm间距座子，4针，12V 4线风扇连接器，PWM控制
• SATA：SATA 6.0 Gb/s 数据接口，2.0mm 间距 4 针电源座子
• 前面板控制：2.54mm间距排针，9针, 支持电源，复位，电源LED，硬盘LED
• 前置音频面板2.54mm间距排针，9针, 支持音频输出，麦克风输入
• COM：2..54mm间距排针，9针, 支持RS232, RS485
• GPIO：2.54mm间距排母，34针, 含：ATmega32U4引脚，5V电源引脚，S0/S3/S4状态引脚
• eDP：0.5mm间距座子，40针, 4通道

扩展槽

• M.2 M Key：
  • Type 2280, 支持PCIe 3.0 x4
  • Type 2280, 支持PCIe 4.0 x4
• M.2 B Key：Type 2242/2252/2280, 支持SATA III/PCIe 3.0 x1、USB2.0、USB3.0、SIM
• M.2 E Key：Type 2230, 支持 PCIe 3.0 x1,USB2.0, Intel CNVio

安全

• TPM：处理器内置TPM (2.0)

电源

• 电源输入：
  • 5.5mm x 2.5mm DC 插孔：DC 12~20V
  • USB Type C：PD 20V
• 电源适配器：19V DC，4.74A，90W
• RTC电池：
  • CR1220 电池座：3V
  • 1.27mm 间距 2 针连接器：3V

操作系统

• Windows系统：Windows 10, Windows 11
• Linux系统：Ubuntu 22.04、PVE等

环境

• 工作温度：0~45°C
• 相对湿度：0%~80%

尺寸

• 外形尺寸： 3.5寸, 146mm x 102 mm

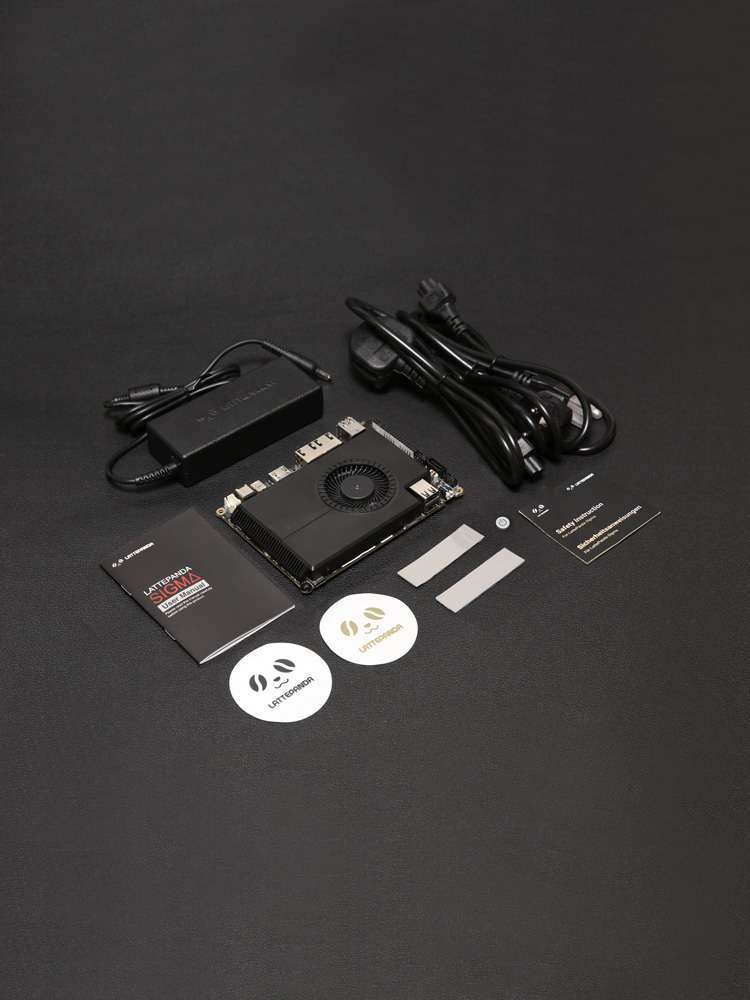

配送清单

• LattePanda Sigma主板 x1
• 主动冷却风扇(已组装) x1
• 金属底板 x1
• M.2 SSD散热垫 x2
• 90W 电源适配器 (配欧标、美标、英标电源线)  x1
• RTC 电池 (已组装）x 1
• 用户手册 x 1
• 安全说明 ×1
