ESP32-C6-DevKitM-1开发板
简介
ESP32-C6-DevKitM-1是一款入门级开发板，使用带有4MB SPI flash的通用型模组 ESP32-C6-MINI-1(U)。该款开发板具备完整的 Wi-Fi、低功耗蓝牙、Zigbee及Thread功能。
板上模组大部分管脚均已引出至两侧排针，开发人员可根据实际需求，轻松通过跳线连接多种外围设备，同时也可将开发板插在面包板上使用。可用于通用低功耗IoT传感器集线器、通用低功耗 IoT 数据记录器、工业自动化、医疗保健、消费电子产品、智慧农业等领域。
ESP32-C6-DevKitM-1采用的芯片是ESP32-C6，ESP32-C6是RISC-V 32位单核CPU，工作频率高达160MHz，并且集成了丰富的外设。用户可以关闭CPU，利用低功耗协处理器来不断检测外设变化。

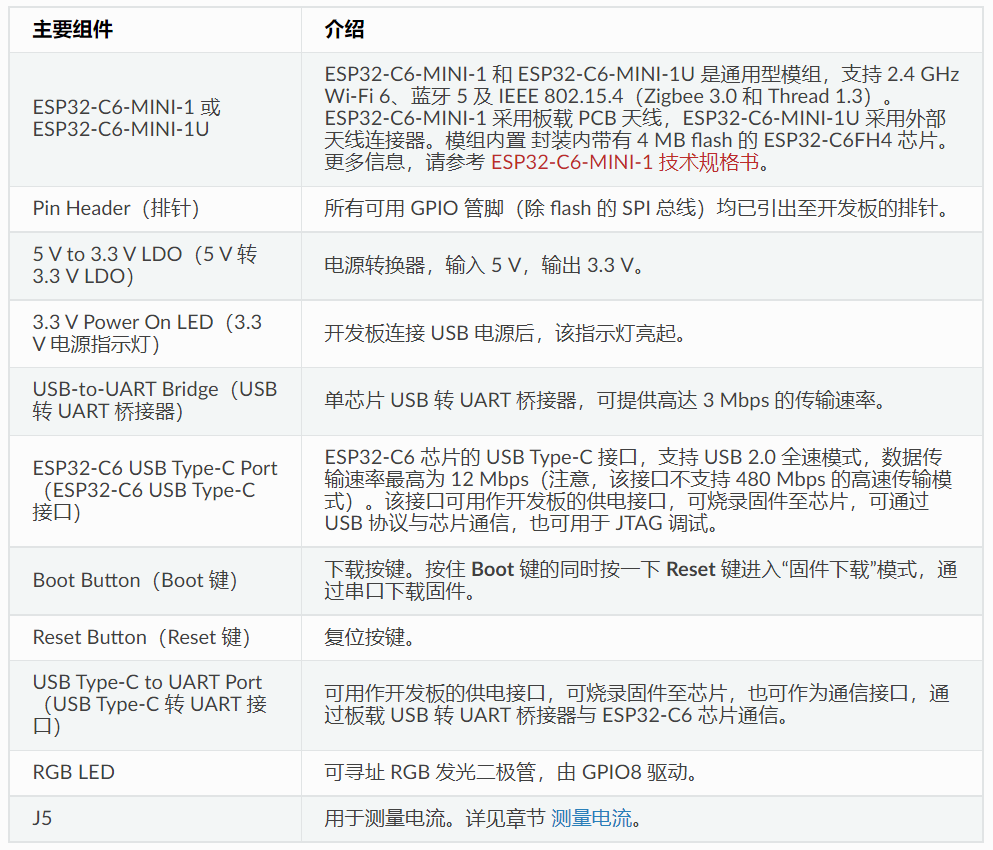

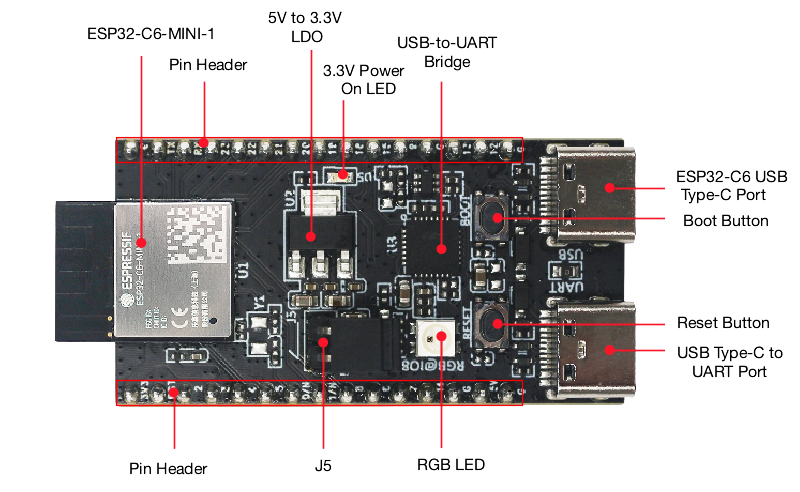

组件介绍

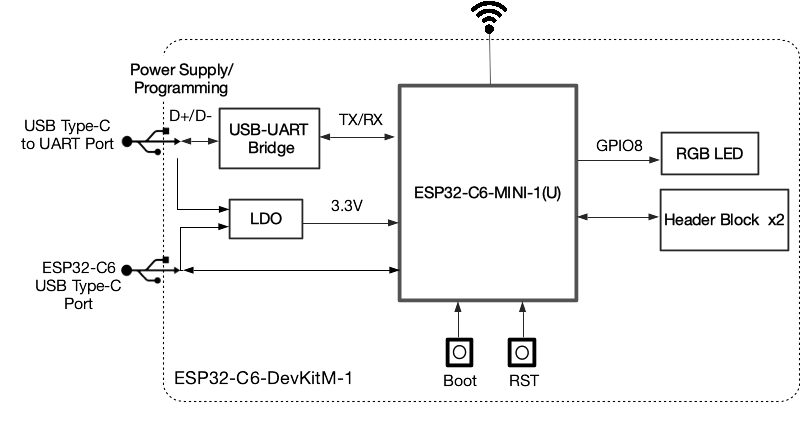

功能框图

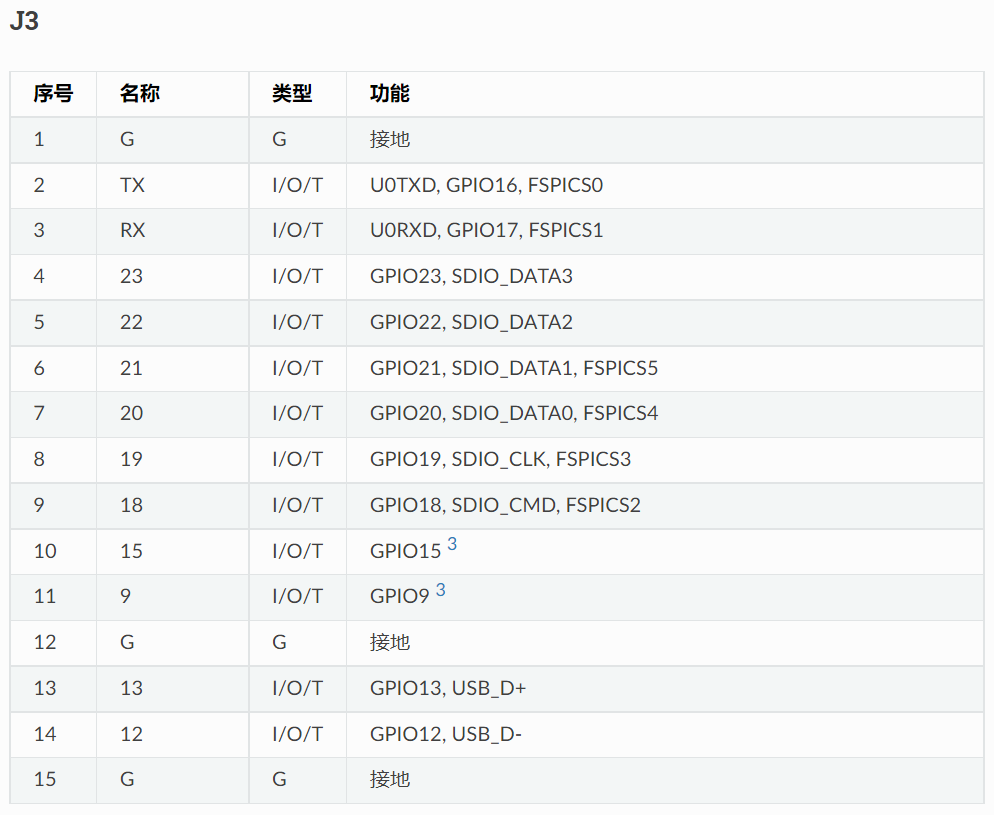

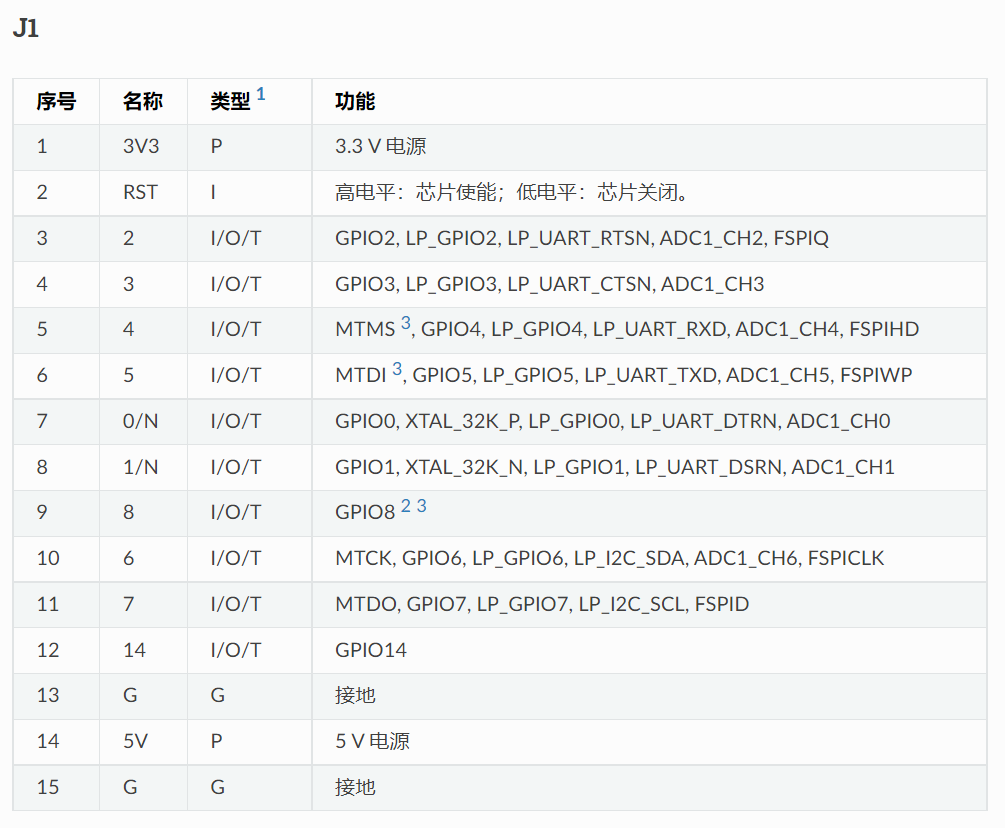

排针：下表列出了开发板两侧排针（J1和J3）的名称和功能，排针的名称如图 ESP32-C6-DevKitM-1正面所示。

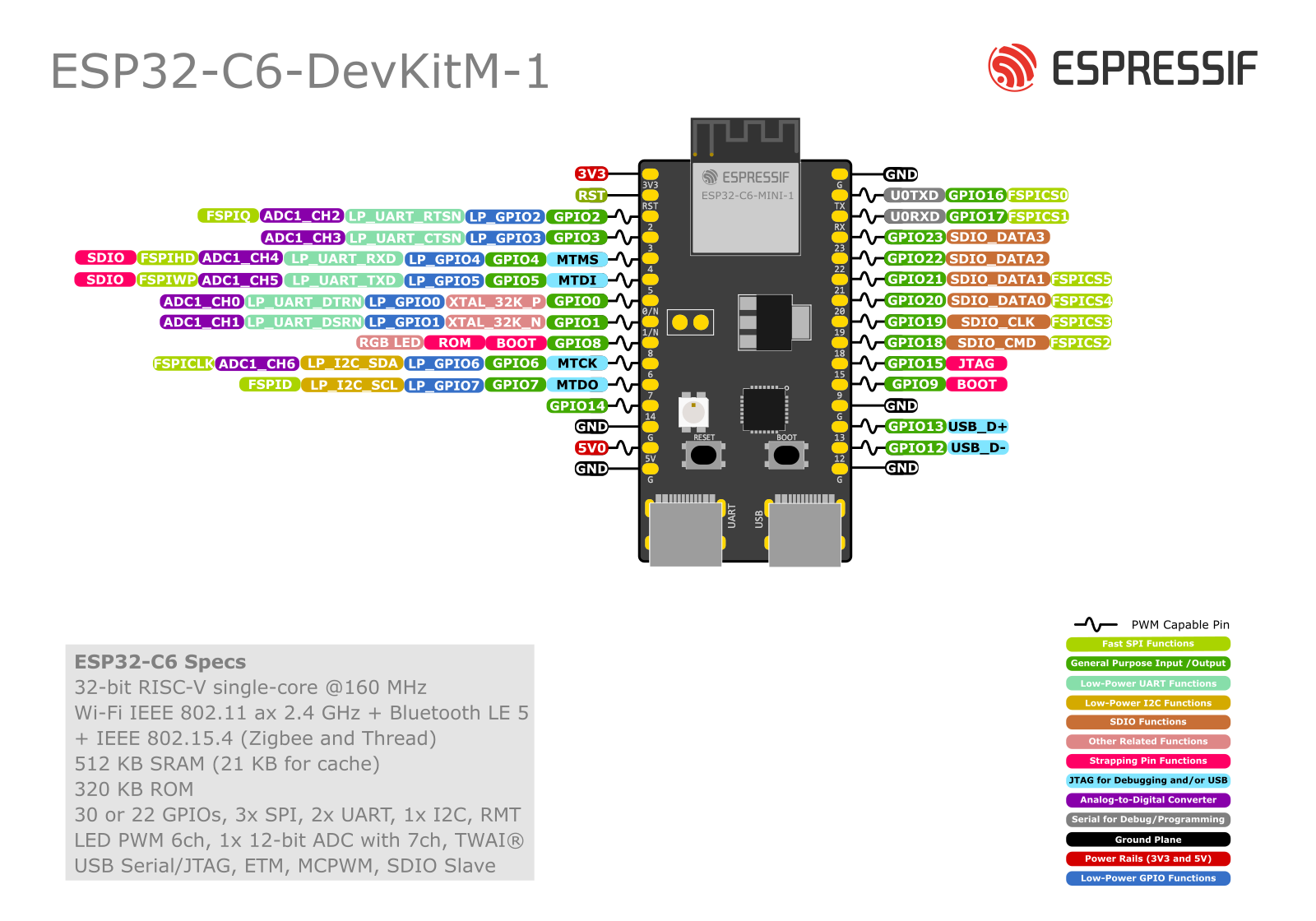

管脚布局
技术规格
- 搭载RISC-V 32位单核处理器的极低功耗SoC
- 320 KB ROM
- 512 KB HP SRAM
- 16 KB LP SRAM
- 40 MHz集成晶振
- 4 MB flash
- 支持 Thread 1.3
- 支持 Zigbee 3.0
- 30或22个GPIO
- 工作电压/供电电压：3.0~3.6V
- 建议工作温度范围：–40~85°C
配送清单

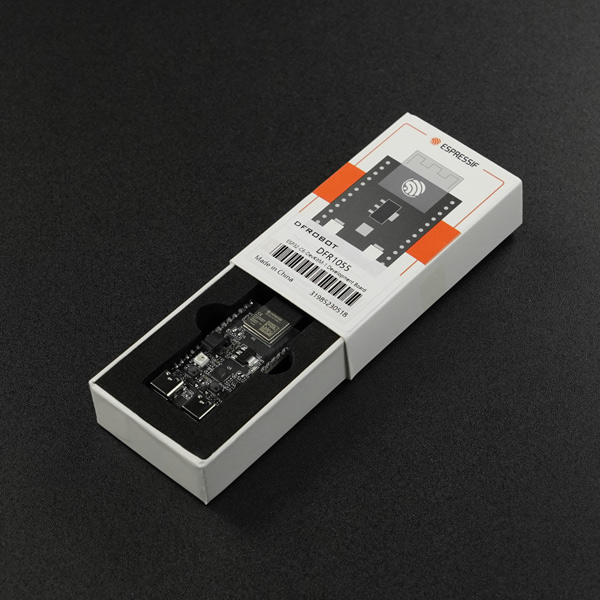

- ESP32-C6-DevKitM-1开发板x1
