简介
这是一个为FireBeetle 2主板适配的端子扩展板，本产品与以前的接线端子扩展板相比，增加了7-24V的外部电压输入口和GDI接口且接线稳定性有了极大的提升。端子扩展板的每一个接线端子口都对应一个LED（除GND外）用来指示端口状态，当然LED会导致功耗变高，所以同时板载了一个LED开关。在不需要LED指示时，关闭LED开关即可。
增加说明: 该扩展板不兼容FireBeetle ESP32-S3和FireBeetle M0
产品特性
- 接线端子接口，使接线更加稳定可靠
- 主板引脚全引出

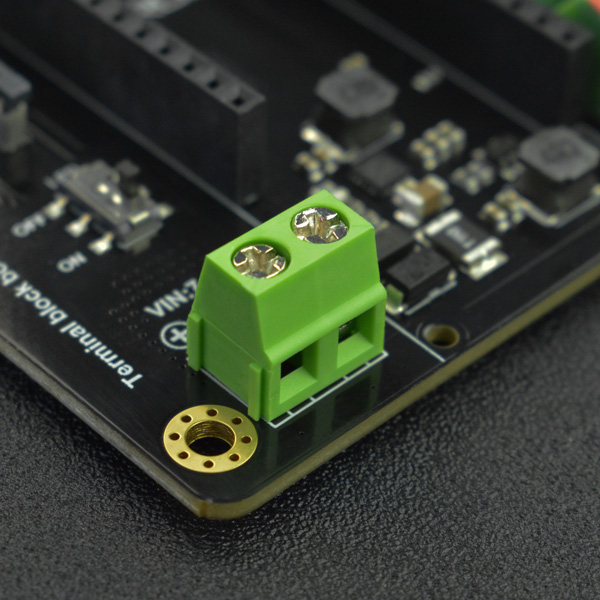

- 外部电压输入范围：7-24V
- 屏幕接口：GDI接口
- 清晰的彩色丝印
- 端口状态指示灯
- 端子状态指示灯开关
技术规格
- 外部电压输入范围：7-24V
- 屏幕接口：GDI接口
- 5V端口数量：x 3
- 3.3V端口数量：x 3
- GND端口数量：x 6
- 数字端口数量：x 12
- 模拟端口数量：x 5
- I2C数量: x 3
- SPI数量：x 1
- 端口指示灯数量：× 34
- 端口指示灯颜色：蓝色、红色
- 扩展板默认点亮：5V、3.3V、D0、D1、D5、D6、A4、RST端口
- 产品尺寸（不含包装）：61mm × 93.5mm
配送清单
- Terminal Block Board For FireBeetle 2 ×1
