简介
该款2路18650电池座使用简单,可安装两节18650电池,具有micro和type-c两个充电输入口,输出口有USB接口输出和端口输出两种方式,支持5V/2A和3.3V/1A输出,其中5V输出端口×5,3.3V端口输出×5,USB输出×1(5V)。模块具有过充和过放保护,能够保护18650电池,有效增加18650电池的使用寿命。新版本新增了电池防反接保护和亚克力底板,反接保护避免了电池反接烧毁模块,亚克力底板能避免使用过程中误触和放置不当造成短路烧毁的情况。
其结合18650电池方便用户对微型设备的供电,可以用于户外设备供电和作为智能小车的移动电源使用。

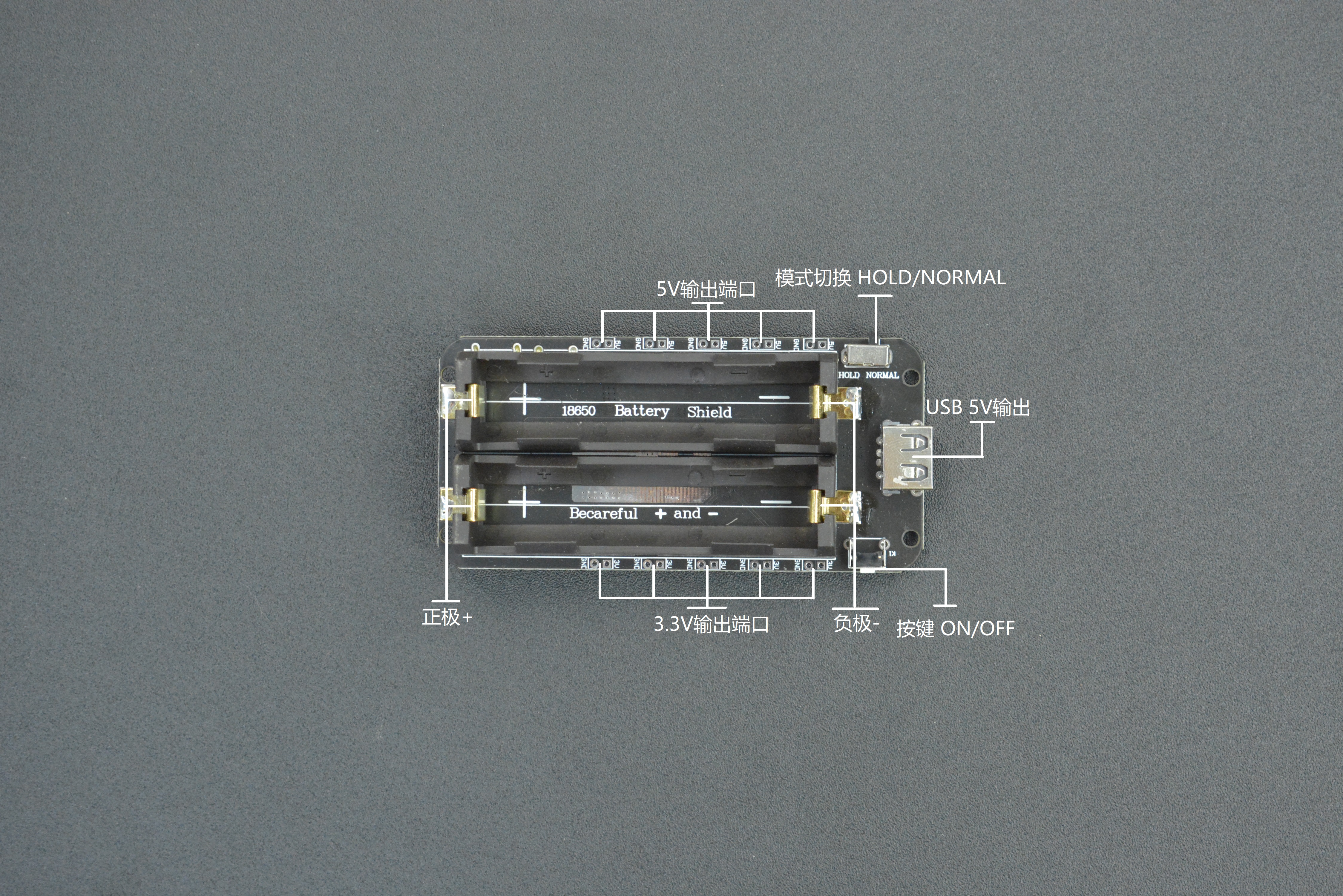

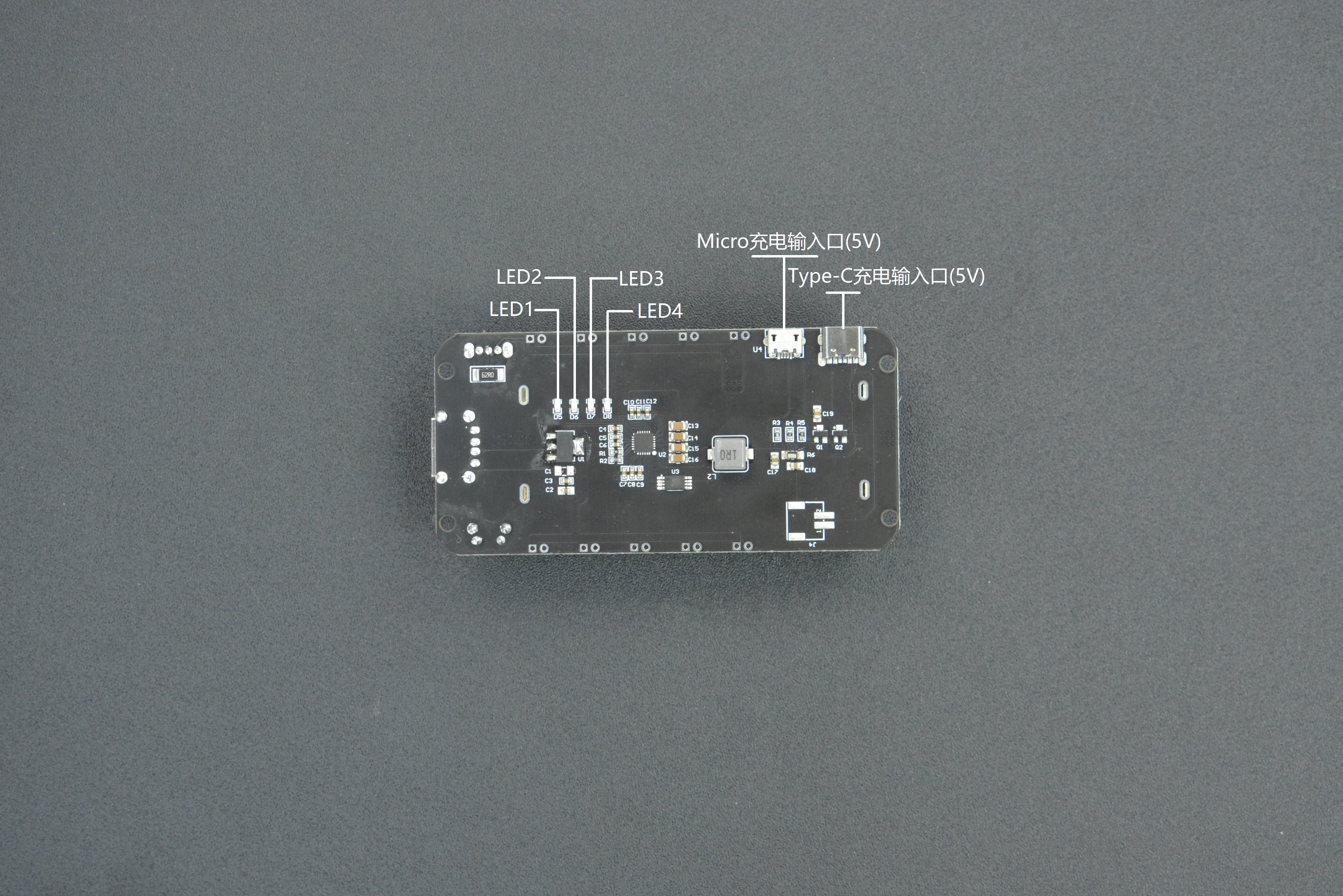

接口介绍
按键控制模块开关,轻按开机,开机状态下,1s内连续轻按两次关机,拨码开关可以进行HOLD模式和NOMAL模式切换,当使用NOMAL档时,输出电流过低会自动关机,当使用HOLD档不会自动关机,会持续输出直到达到过放保护时才会关机,LED1,LED2,LED3,LED4代表当前电量,当充电时,其会闪烁,电池电量充满后会停止闪烁。
尺寸图
LED灯状态指示
放电
| LED1 | LED2 | LED3 | LED4 |
0%~25% | 亮 | 灭 | 灭 | 灭 |
26%~50% | 亮 | 亮 | 灭 | 灭 |
51%~75% | 亮 | 亮 | 亮 | 灭 |
76%~100% | 亮 | 亮 | 亮 | 亮 |
充电(电量为100%时,四颗LED全亮)
| LED1 | LED2 | LED3 | LED4 |
0%~25% | 闪烁 | 灭 | 灭 | 灭 |
26%~50% | 亮 | 闪烁 | 灭 | 灭 |
51%~75% | 亮 | 亮 | 闪烁 | 灭 |
76%~99% | 亮 | 亮 | 亮 | 闪烁 |
注意:
- 最大支持3A电流(不推荐负载3A),同时电流的输出取决于18650电池的质量。
- 避免使用不同品牌的电池,尽量保证两节电池电压相近
技术规格
- 输出电流:5V/2A,最大支持3A;3.3V/1A
- 保护:具有过充和过放保护,电池反接保护
- 输入:Micro 和 Type-c端口输入
- 输出:USB输出*1,3.3V输出端口*5,5V输出端口*5
- LED指示灯(闪烁代表充电,停止闪烁代表充电完成)
