简介
Arduino Mega工业控制器(继电器输出)是第一个基于Arduino的专业设计的PLC设备。它以Arduino Mega2560为核心控制芯片。该设备有17个IO口，支持4路模拟量和数字量输入，2路中断隔离输入，3路模拟量输出，8路数字隔离输出继电器，3路PWM数字隔离输出，同时包含UART，I2C,SPI,RS232,RS485,以太网通信接口，为设备提供了更多更灵活的控制。同时可以通过I2C扩展多达127个模块。模块使用Arduino IDE编程，可以通过以太网端口远程编程。此外还可以持续监视所有变量、输入、输出等状态，同时还具有瞬时连接的Ardbox和Touchberry PI兼容。

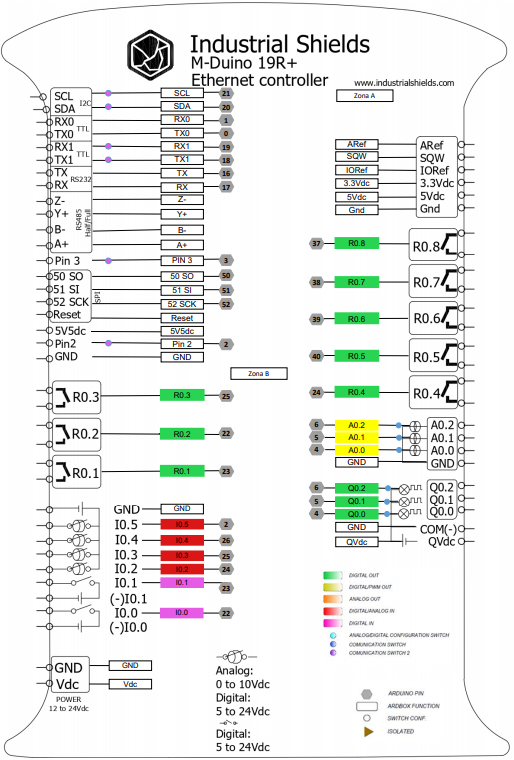

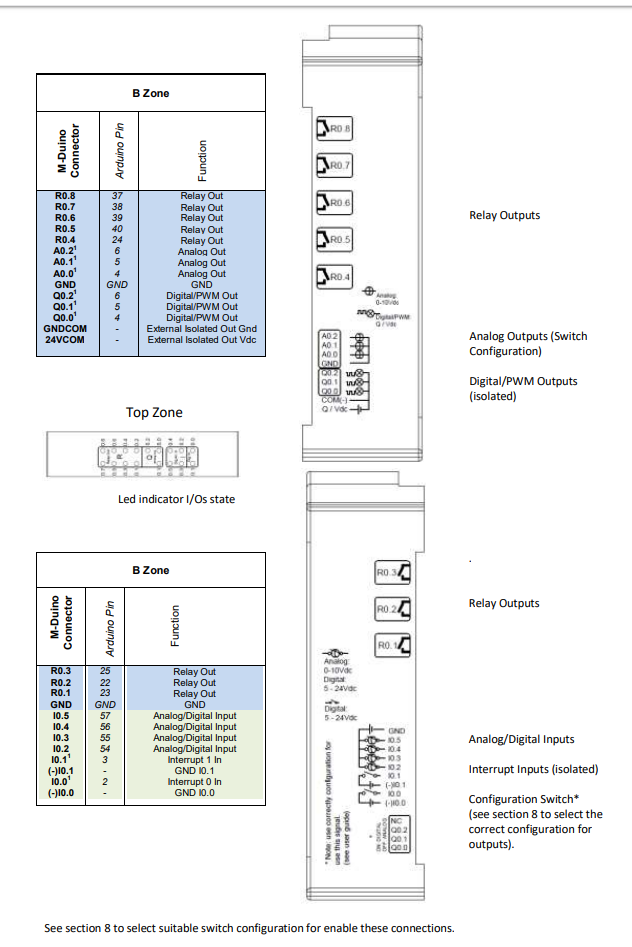

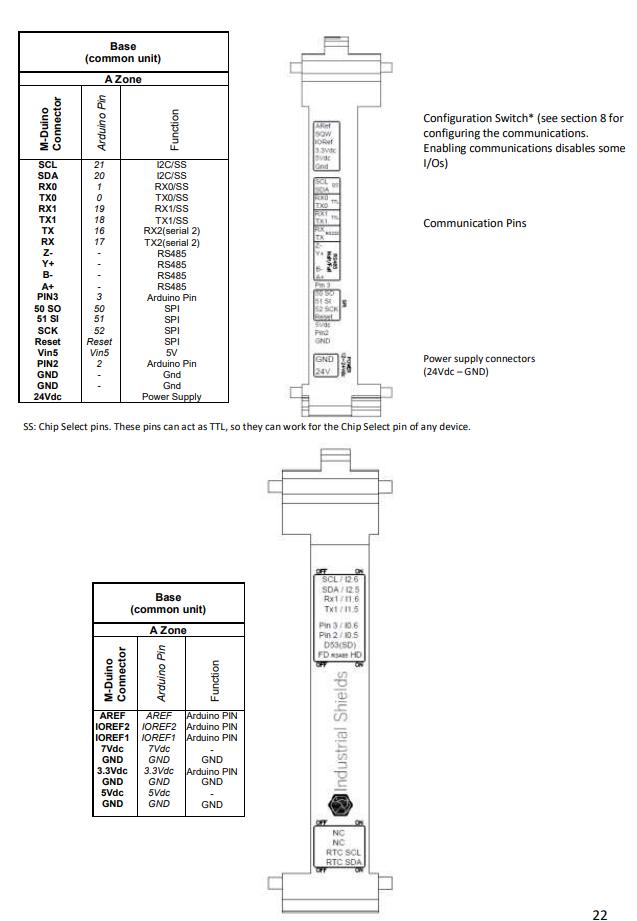

接口图
技术规格
- 模型类型：M-Duino
- 电源输入电压：12~24Vdc（熔断器保护（2.5A）极性保护）
- 输入额定电压：24Vdc
- 额定功率：30W
- 最大电流：1.5A
- 尺寸：101*701*119.5mm
- 时钟频率：16MHz
- Flash Memory：256KB,其中引导加载程序使用为8KB
- SRAM：8KB
- EEPROM：4KB
- 通信接口：I2C, Ethernet, USB, RS485, RS232, SPI | (2x) Rx, Tx (Arduino pins) Max232-Max485-W5500
- 工作电压范围：11.4~25.4Vdc
- 工作温度：0℃~60℃
- 工作湿度：10%~90%（无冷凝）
- 环境操作：无腐蚀性气体
- 存储温度：-20℃~60℃
- 模拟量输入口电压：0~10Vac
- 数字量输入口电压：7~24Vdc
- 中断口输入电压：7~24Vdc
- 可扩展性：I2C扩展127个模块，串行端口，RS485
- 模拟输出电压（8bit）：0~10Vac
- 数字隔离输出继电器电压：220Vdc
配送清单
- Arduino Mega工业控制器(继电器输出) ×1
