简介
Gravity：I2C & UART BC20 NB-IoT & GNSS通信模块是具有NB-IoT低功耗蜂窝通信和GPS/北斗双星精确定位功能的物联网通信模块。只要设备所在地区在NB-IoT信号覆盖范围内，无论在室内外均可轻松将开发板或设备采集的各类数据上传至云端，用户亦可通过云端发送指令来远程控制设备，实现云端与真实设备的双向通信与控制，实现“物联”，尤其适用于环境监控站、共享单车、车载定位追踪器等户外物联网应用场景。
此外，模块带有GPS/BeiDou双星精确定位功能，只要将定位天线置于室外即可获取精确的地理坐标和授时信息，实时监控设备的物理位置。用户可通过板载RGB指示灯，清晰了解模块的各类工作状态。为了兼容常见的Arduino、micro:bit、掌控和树莓派等各类3.3V/5V开发板，模块还采用了Gravity I2C & UART复合标准接口，并对这些创客用户常用的开发板在软件上作了全面支持。
NB-IoT简介
窄带物联网（Narrow Band Internet of Things，NB-IoT）是物联网领域一个新兴的技术，主要用于低移动性、小数据量、对时延不敏感的连接服务，其支持低功耗设备在网络中的数据传输，因此也是一种低功耗广域网（Low Power Wide Area Network，LPWAN）通信技术。相对于被逐渐淘汰的2G通信，NB-IoT具有三大优势：
广覆盖：海量链接的能力，在同一基站的情况下， NB-IoT 可以比现有无线技术提供 50~100 倍的接入数。一个扇区能够支持，10 万个连接，设备成本与功耗有效降低，网络架构得到优化。
大连接：在同样的频段下， NB-IoT比现有的网络增益提升了 20 dB，相当于提升了 100 倍的覆盖面积。
低功耗：NB-IoT借助 PSM（Power Saving Mode，节电模式）和 eDRX（Extended Discontinuous Reception，超长非连续接收）可实现更长待机。
特性
- NB-IoT低功耗蜂窝通信，广覆盖、大连接、低功耗
- NB-IoT全网通，移动、电信、联通三大运营商全支持
- GPS/北斗双星精确定位，设备位置实时监控
- Gravity I2C & UART复合标准接口，兼容各类3.3V/5V开发板
- 板载RGB指示灯，系统状态一目了然
应用场景
- 太阳能自动气象/环境监控站
- 车载定位追踪器
- 自动水电气抄表
- 智能路灯管理
- 共享单车
产品使用示意图

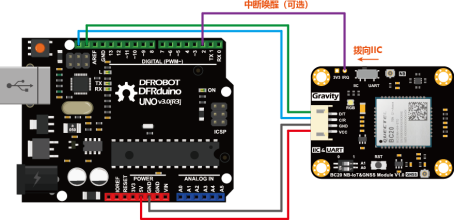

接线图（Arduino UNO，I2C连接）

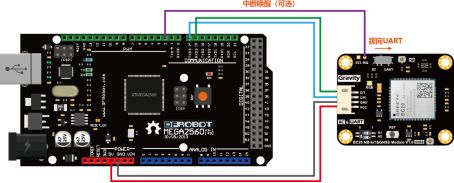

接线图（Arduino MEGA2560，UART连接）

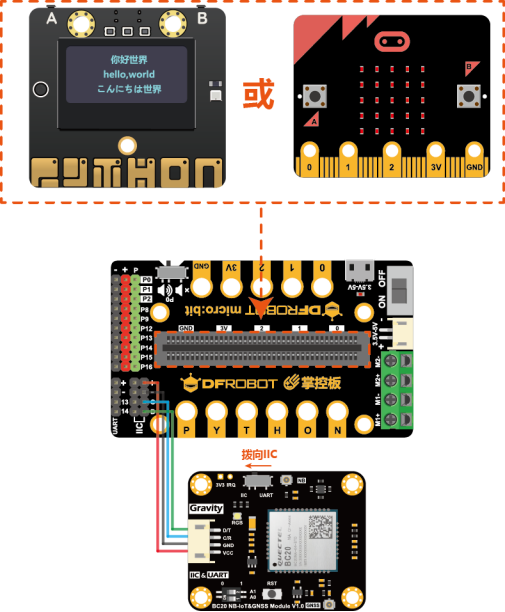

使用MBT0014 micro:bit掌控I/O扩展板 接线图（掌控板或micro:bit，I2C连接）

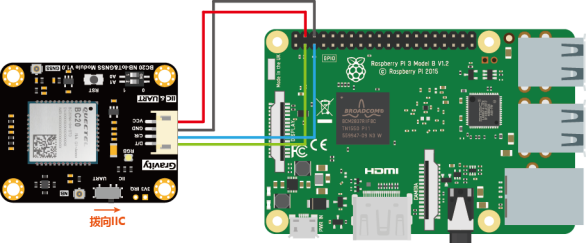

接线图（树莓派，I2C连接）

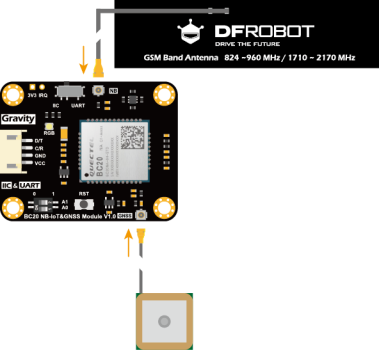

连接NB-IoT天线（GSM天线）和GPS/北斗陶瓷天线
注意：产品附送的蓝色导热硅胶片 (带双面3M胶)粘贴于陶瓷天线背面，用于固定，并非用于散热
NB-IoT物联网专用SIM卡
每个开发板套装包含一张DFRobot定制的中国联通NB-IoT物联网专用SIM卡，插入开发板内即可使用，无需实名，首次使用流量时自动激活并绑定。
- 首年免费用，每月30MB流量
- 即插即用，无需实名或手动激活
- 三合一SIM卡，无需剪卡器
使用方法

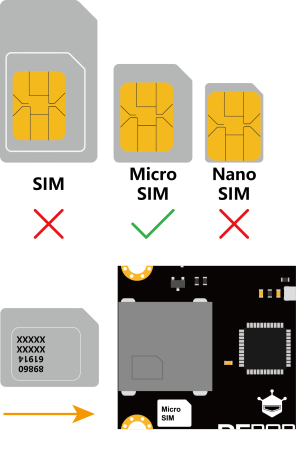

插入NB-IoT专用SIM卡

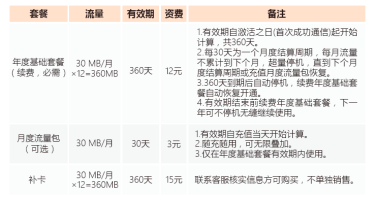

资费说明
使用注意事项
- 根据国家工业和信息化部等六部门要求，为有效防范和打击通讯信息诈骗，所有NB-IoT物联网专用SIM卡均具有机卡绑定功能，不可取消。
- SIM卡插入设备，首次上电（与基站）成功通信即视为激活且与通信模组绑定（机卡绑定），开始年度计费周期（360天）。
- 2G/3G/4G手机SIM卡或其它大流量物联网卡无法代替用于NB-IoT设备。
- 物联网SIM卡不能用于手机、平板、2G/3G/4G模组等非NB-IoT设备，否则会导致SIM卡停机。
- 已机卡绑定的SIM卡不能插入其它设备内进行通信，否则会导致SIM卡停机。
- 物联网SIM卡仅能数据传输，无语音通信和短信功能。
技术规格
- 主芯片（通信模组）：移远QUECTEL BC20
- 供电电压(VCC)：3.3V ~ 5.5V
- 通信频段：B5/B8（移动、电信、联通NB-IoT全网通）
- 传输速率：16.7 kbps（上行），25.5 kbps（下行）
- GNSS导航定位系统：GPS/BeiDou（北斗）双星导航定位
- 通信接口：Gravity I2C & UART 复合接口 （3.3V电平）
- 休眠与低功耗：支持PSM、DRX/eDRX低功耗模式
- 产品尺寸：47×37 mm
配送清单
- Gravity：I2C & UART BC20 NB-IoT & GNSS通信模块 x1
- Gravity 4P传感器连接线 x1
- GPS/北斗有源陶瓷天线（IPEX 1代接头） x1
- GSM全频PCB天线（IPEX 1代接头） x1
- 中国联通NB-IoT物联网专用SIM卡 x1
- 蓝色导热硅胶片 (带双面3M胶) x1
- 六角双通尼龙柱M3*6mm x4
- 盘头螺丝M3*8mm x4
- 尼龙垫柱M3*2mm x4
- 亚克力保护底板（透明） x1
