简介

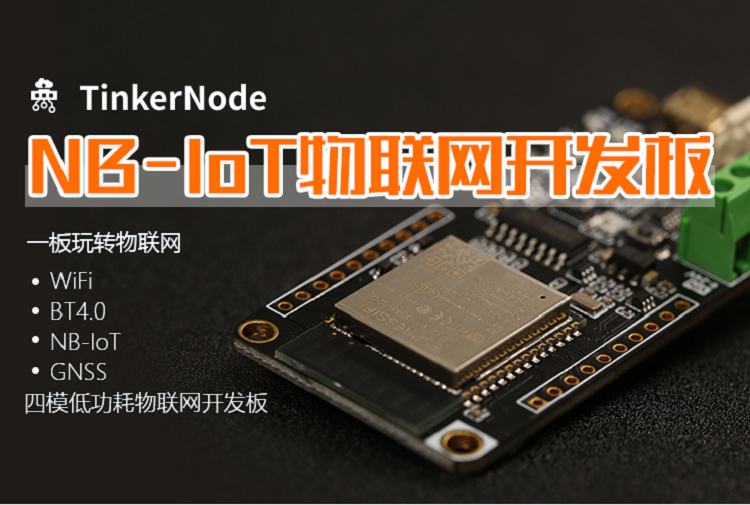

TinkerNode NB-IoT物联网开发板是ESP32平台具有NB-IoT广域低功耗通信和GPS/BeiDou双星精确定位功能的四模低功耗物联网开发硬件平台，为广大创客和软硬件开发者提供NB-IoT项目开发与制作的全方位支持，一板玩转物联网。
物联网与NB-IoT简介
物联网（The Internet of things，IoT）顾名思义，就是物与物相连的互联网。这有两层意思：第一，物联网的核心和基础仍然是互联网，是在互联网基础上的延伸和扩展的网络；第二，其用户端延伸和扩展到了任何物品与物品之间，进行信息交换和通信。
窄带物联网（Narrow Band Internet of Things，NB-IoT）是物联网领域一个新兴的技术，主要用于低移动性、小数据量、对时延不敏感的连接服务，其支持低功耗设备在网络中的数据传输，因此也是一种低功耗广域网（Low Power Wide Area Network，LPWAN）通信技术。相对于被逐渐淘汰的2G通信，NB-IoT具有三大优势：
- 大连接：海量链接的能力，在同一基站的情况下， NB-IoT 可以比现有无线技术提供 50~100 倍的接入数。一个扇区能够支持，10 万个连接，设备成本与功耗有效降低，网络架构得到优化。
- 广覆盖：在同样的频段下， NB-IoT比现有的网络增益提升了 20 dB，相当于提升了 100 倍的覆盖面积。
- 低功耗：NB-IoT借助 PSM（Power Saving Mode，节电模式）和 eDRX（Extended Discontinuous Reception，超长非连续接收）可实现更长待机。
特色

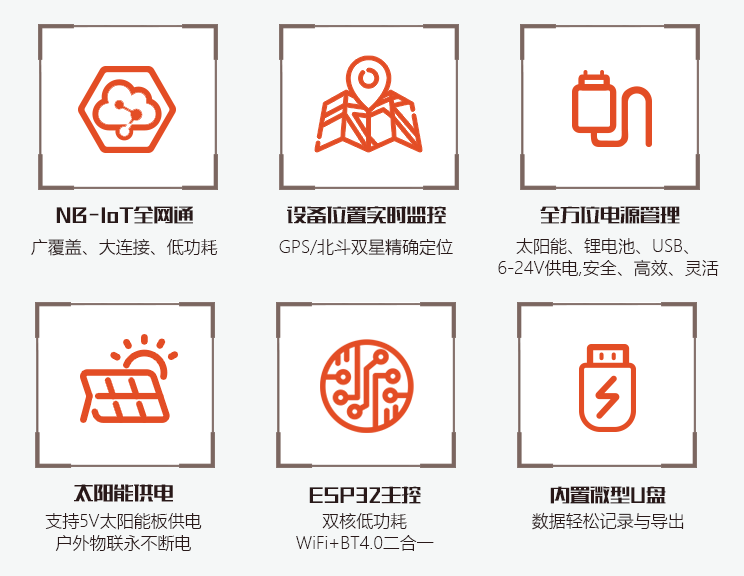

TinkerNode NB-IoT物联网开发板具有：NB-IoT全网通、GPS/北斗双星精确定位、全方位电源管理、太阳能供电、WiFi+蓝牙4.0二合一EPS32主控、微型U盘等六大特色功能，全方位覆盖物联网项目中的各类需要。
精选配套项目教程

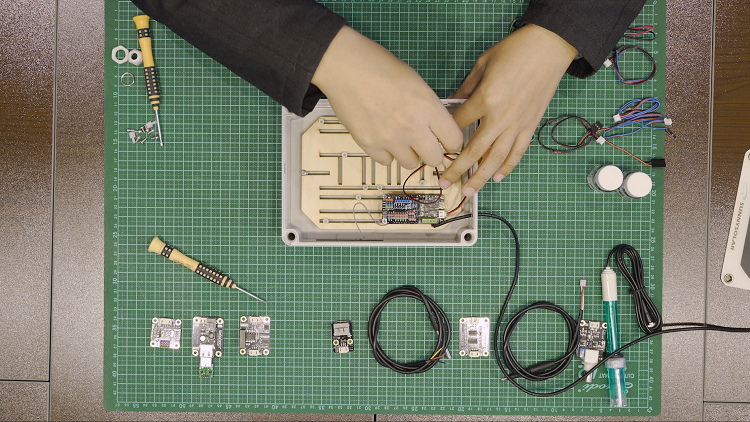

为了让用户快速上手TinkerNode NB-IoT物联网开发板这一强大的开发平台，DFRobot联手阿里云IoT，基于阿里云IoT强大、全面、开放的平台能力，推出配套项目教程（教程+视频），旨在通过多个典型的户外物联网应用的原型搭建（如水质监控、电动窗帘、智能路灯等）中，让用户了解与掌握从底层软硬件搭建到云平台应用，物联网项目开发的全流程。

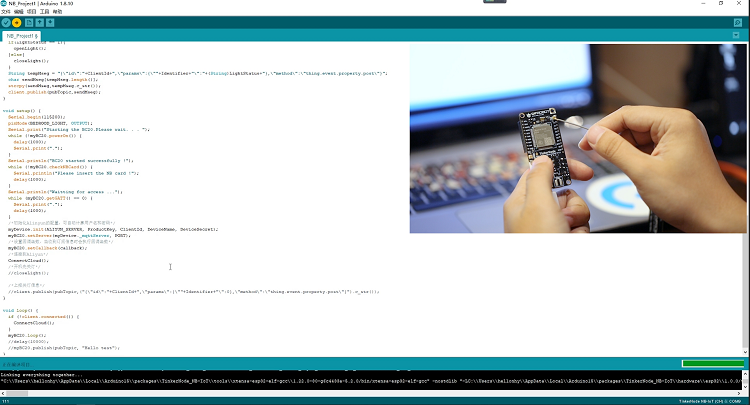

图文并茂，代码详解
手把手教你项目搭建

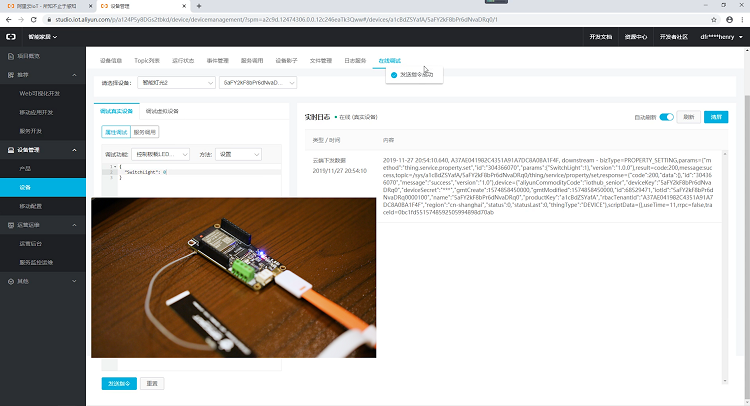

云端搭建与调试，线上线下软硬结合

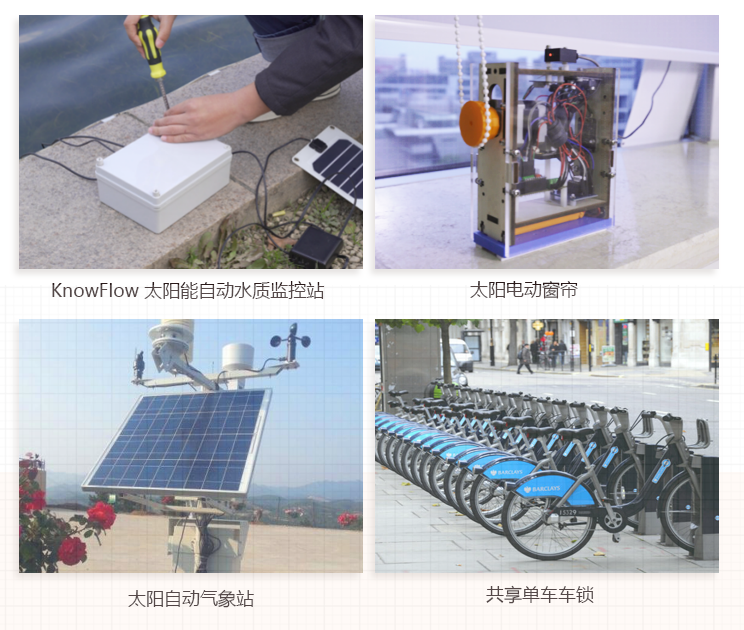

应用场景
NB-IoT物联网专用SIM卡
每个开发板套装包含一张DFRobot定制的中国联通NB-IoT物联网专用SIM卡，插入开发板内即可使用，无需实名，首次使用流量时自动激活并绑定。
- 首年免费用，每月30MB流量
- 即插即用，无需实名或手动激活

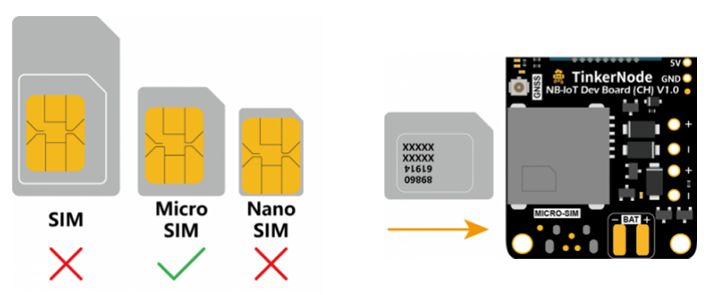

- 三合一SIM卡，无需剪卡器
使用方法
资费说明
使用注意事项
- 根据国家工业和信息化部等六部门要求，为有效防范和打击通讯信息诈骗，所有NB-IoT物联网专用SIM卡均具有机卡绑定功能，不可取消。
- SIM卡插入设备，首次上电（与基站）成功通信即视为激活且与通信模组绑定（机卡绑定），开始年度计费周期（360天）。
- 2G/3G/4G手机SIM卡或其它大流量物联网卡无法代替用于NB-IoT设备。
- 物联网SIM卡不能用于手机、平板、2G/3G/4G模组等非NB-IoT设备，否则会导致SIM卡停机。
- 已机卡绑定的SIM卡不能插入其它设备内进行通信，否则会导致SIM卡停机。
- 物联网SIM卡仅能数据传输，无语音通信和短信功能。
技术规格
主控制器 乐鑫ESPRESSIF ESP32
- 处理器：Tensilica LX6双核处理器（一核处理高速连接；一核独立应用开发）
- 主频：240MHz
- SRAM：520KB
- Flash：16MB
- Wi-Fi标准：FCC/CE/TELEC/KCC
- Wi-Fi协议：802.11 b/g/n/d/e/i/k/r (802.11n，速度高达150 Mbps)
- 频率范围：2.4~2.5 GHz
- 蓝牙协议：符合蓝牙v4.2 BR/EDR和BLE标准
- 蓝牙音频：CVSD和SBC音频低功耗：10uA
- 频率范围：2.4~2.5GHz
- 深度休眠功耗：<10uA @ RTC定时器+RTC存储器工作（仅ESP32芯片）
NB-IoT通信模组 移远QUECTEL BC20
- 通信频段：B5/B8（移动、电信、联通NB-IoT全网通）
- GNSS导航定位系统：GPS/BeiDou（北斗）双星导航定位
- 支持DFOTA差分固件升级
- 深度休眠功耗：<5uA @ Modem处于PSM，CPU处于深度休眠，GNSS关闭

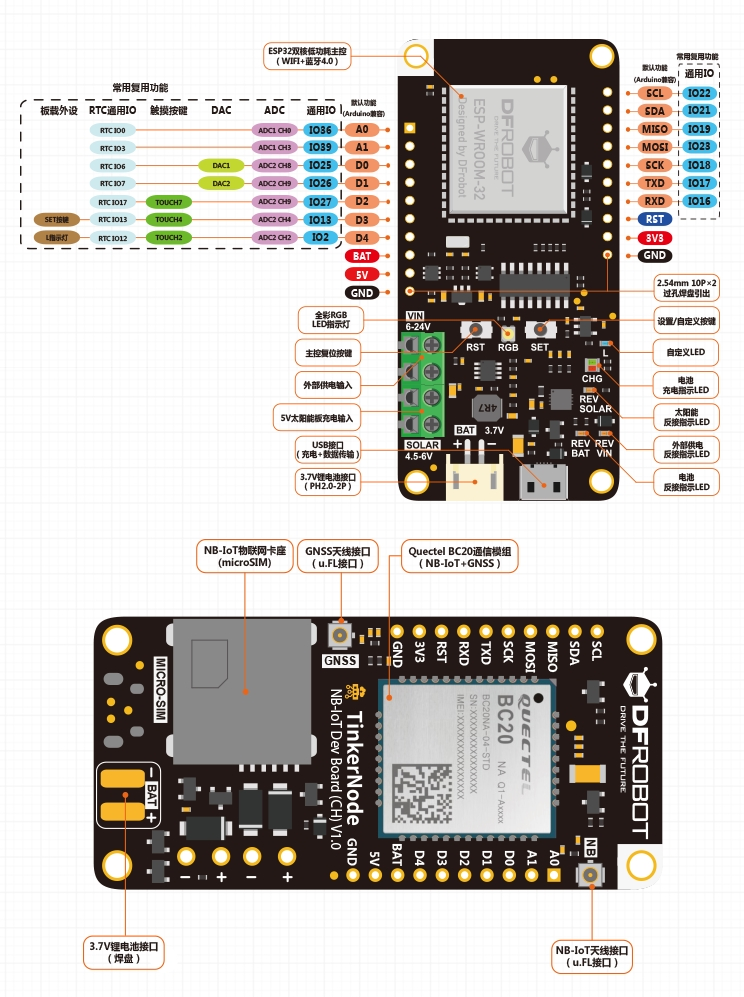

IO接口
- 通用数字I/O：5个
- 模拟输入（12位）：2个
- SPI：1个
- I2C：1个
- UART（兼容3.3V/5V）：1个
电源管理
- USB：5V，供电数据二合一
- 电池（BAT）：3.7V锂电池
- 太阳能（SOLAR IN）：5V太阳能板
- 外部供电（VIN）：6V - 24V
- 最大充电电流：500mA
- 集成3.7V锂电池充电功能，USB、太阳能、外部供电任一接口均可充电
- 太阳能支持MPPT，最大化太阳能板利用率
其它功能与特性
- 开发环境：支持Win7，Win10
- 开发工具与语言：支持Arduino IDE，C/C++
- RGB全彩状态指示灯
- 电池、太阳能板、外部供电防反接（带反接指示LED）
- 充电指示LED、自定义指示LED
- 系统复位RST和设置SET按键
- 自弹式防反插micro SIM卡座
- u.FL外接天线接口：2个（NB-IoT外接PCB天线，GPS/BeiDou外接有源陶瓷天线）
- 尺寸：65.0×31.0 mm
- 重量：14g（仅主板）
- 工作温度：-40℃~+85℃
配送清单
- TinkerNode NB-IoT物联网开发板 x1
- Micro USB数据线 x1
- GPS/北斗有源陶瓷天线 x1
- 中国联通NB-IoT物联网专用卡 x1
- GSM全频PCB天线 x1
- 2.54mm 10P黑色长针单排母 x1
- 2.54mm 10P黑色长针单排母 x1
- 蓝色导热硅胶片 (带双面3M胶) x1
