简介
DFRobot FireBeetle萤火虫系列是专为物联网设计的低功耗开发组件,此款FireBeetle Board-ESP8266板载ESP8266 WiFi物联网无线模组,它集成了TCP/IP网络协议栈,32位低功耗MCU,10-bit精度ADC,并带有HSPI、UART、PWM、I2C和I2S等丰富的硬件接口。同时,FireBeetle Board-ESP8266可以在低功耗连接模式下工作,如DTIM10模式下,维持WiFi连接,仅需要1.2mW功耗,且该产品配置了16MB的外置SPI闪存,可用于用户程序和固件的存储。

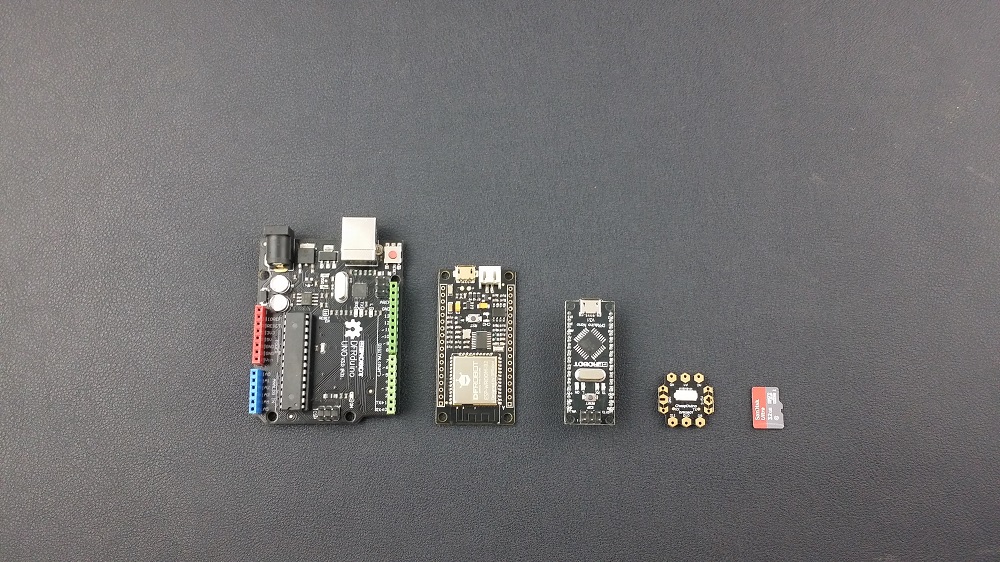

FireBeetle和其他控制器对比图
在软件编程方面,FireBeetle Board-ESP8266支持Linux下的RTOS SDK开发,支持开源的arduino IDE编程,支持microPython解释执行。
FireBeetle Board-ESP8266主板在硬件上做了特殊的处理,不用手动切换boot模式,实现一键下载,大大降低了使用难度,提高了主板的稳定性。
注意:ESP8266仍然针对开发人员,并不是所有的外设都具有示例代码的完整功能,还有一些bug需要被发现和修复。部分功能在Arduino下不能完美呈现,需要切换开发环境。
特性
- FireBeetle系列兼容
- 内置32-bit Tensilica L106 MCU
- 支持Arduino、RTOS、microPython编程
- 支持IEEE802.11 b/g/n标准WiFi (2.4 GHz~2.5 GHz),不支持5 GHz WiFi
- 支持TCP/IP 协议栈
- 支持锂电池充电(最大充电电流500mA)
- 支持低功耗模式
- 支持Arduino一键下载
- 内置 10 bit 高精度 ADC
技术规格
- 工作电压:3.3V
- 供电电压:3.3~5V (3.7V锂电池 & 5V USB供电)
- 控制器芯片:Tensilica L106 (32-bit MCU)
- CPU时钟频率:80MHz(最高可达160MHz)
- SRAM:50KB
- 外置Flash:16MB
- 支持低功耗:46uA
- 工作电流平均值:80mA
- 支持最大放电电流:600mA(LDO-3.3V电源输出)
- 支持最大充电电流:500mA
- 数字IO口:10个
- 模拟IO输入:1个
- SPI接口:1个
- I2C接口:1个
- IR接口:1个
- I2S接口:1个
- 接口方式:2.54mm间距(排针/排母),默认不焊接
- 集成 Wi-Fi MAC/ BB/RF/PA/LNA
- 无线标准:802.11 b/g/n
- 支持 AT 远程升级及云端 OTA 升级
- 支持 STA/AP/STA+AP 工作模式
- 工作温度:-40℃~+85℃
- 模块尺寸:58 × 29(mm)
- 安装孔位置:53 x 24(mm)
- 安装孔尺寸:内径3.1mm
- 重量:24g
配送清单
- FireBeetle Board-ESP8266 ×1
- 18pin-2.54mm间距排针 ×2
- 18pin-2.54mm间距长脚排母 ×2
