简介
I2C转双串口模块将主板的IIC接口转换为两个串口,I2C转双串口模块最高速率为1Mbps,每个子串口具备收/发独立的256字节FIFO硬件缓存,串口的波特率,字长,校验格式可独立设置,最高提供2M bps的通信速率,一块主控上最多并联4个模块,最多扩展8个硬串口。对于物联网模块,超声波测距模块和GPS模块非常适用。
I2C转双串口模块将主板的IIC接口转换为两个串口。Arduino、树莓派、micro:bit等主板往往只有1-2个UART串口,而且有一个串口会作为程序下载或调试用,如果项目中需要连接多个UART设备,主板将难以连接。对于Arduino主板,我们往往通过IO口虚拟串口,但是虚拟串口将会打乱其他程序的执行。例如时序有严格要求的红外接收模块、WS2818单总线RGB灯。

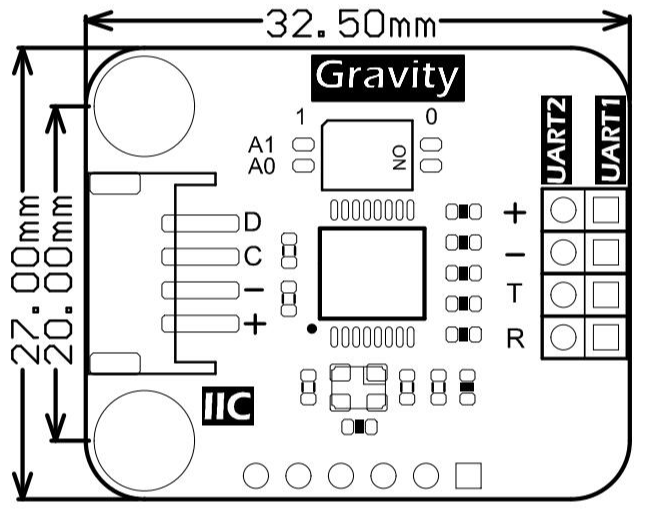

尺寸图
特性
- I2C接口转化为两个UART接口
- 通信速率达2Mbps
- 最多拓展出8个硬串口
- 子串口收发独立
- 子串口波特率和字长可单独设置
应用场景
- 常见的物联网模块
- 超声波测距模块
- 语音合成模块
- GPS信号模块
技术规格
- 工作电压:3.3V~5.5 V
- 工作电流值:<3mA
- 通信接口:Gravity-I2C 4Pin
- 拓展串口数量:2个
- 工作温度范围:-40℃~85℃
- 产品尺寸:32.5*27mm/1.28*1.1 inches

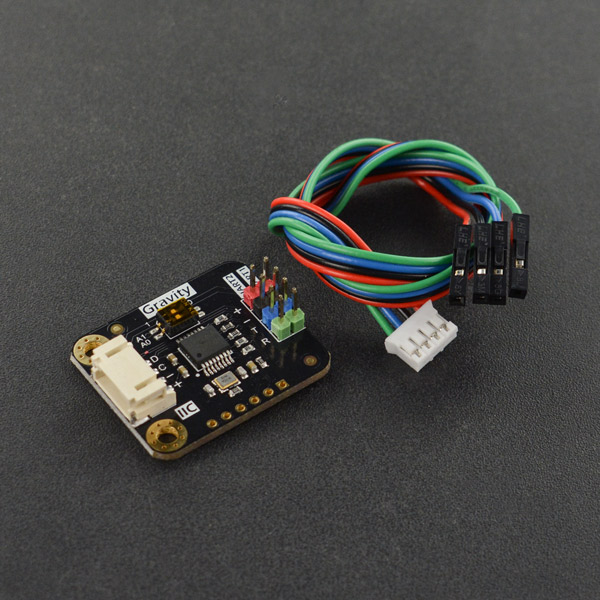

配送清单
- DFR0627 Gravity:I2C to dual UART module模块 x1
- Gravity-4P I2C/UART传感器连接线 x1
