简介

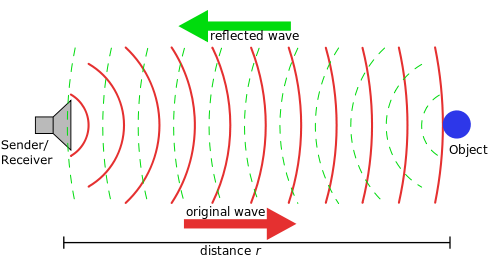

超声波测距是通过发射超声波,并计算传感器收到回声的时间差,从而得出传感器到目标物体距离的一种方法。
URM07是一款超低功耗的超声波测距模块,有效测量距离7.5米,支持3.0~5.5V宽电压供电,可直接兼容3.3V或者5V控制设备,例如Arduino,树莓派等。URM07平均工作电流仅5mA,待机电流仅14uA,绝大部分控制器IO端口便可以为单个或多个URM07模块提供工作电流。
从超声波测距的原理来看,距离的准确性会受到空气的温度和风向干扰,URM07内置温度传感器,可以读取周边环境温度,并自动补偿数据。传感器采用收发一体的超声波探头,探测夹角约为60°,外形小巧,质量轻盈。预留2.54间距-4P接口,采用UART通信方式,能够适应更多系统架构的二次开发与应用。

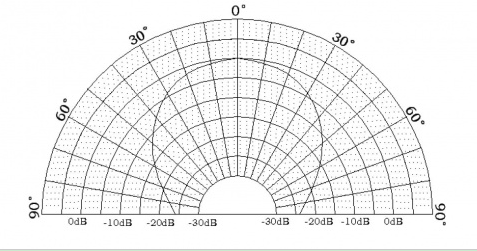

URM07超声波夹角
URM07-UART超声波传感器各项参数都经过我们长时间严格的实验测定和优化,具有一流的测距响应速度、稳定性、灵敏度及低功耗。如果您的产品或设计对超声波传感器性能有着近乎苛刻的要求,那么URM07绝对是您的最佳选择。

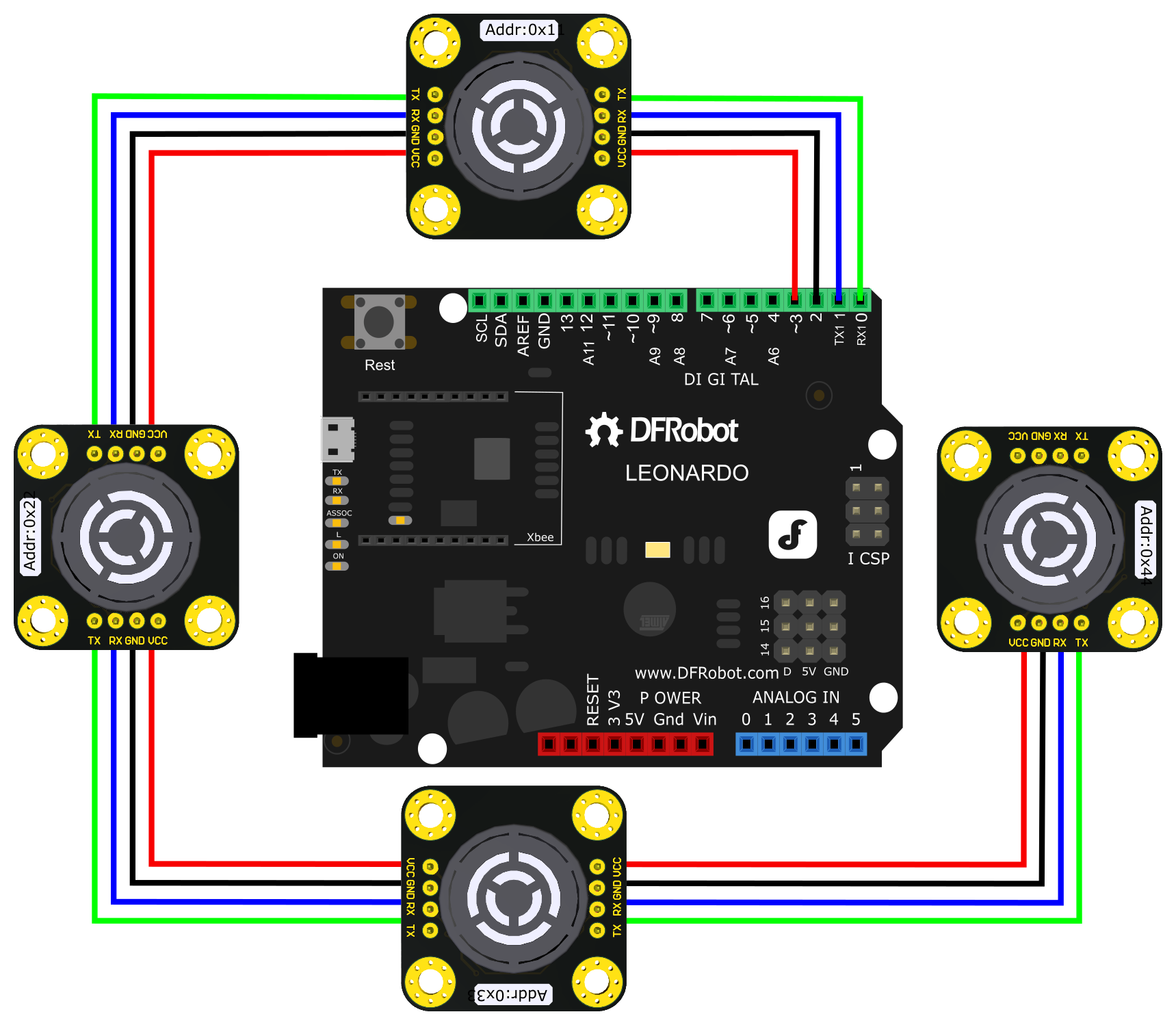

Arduino URM07 UART 级联示意图
特性
- 极其精简的设计
- 极轻的重量
- 极高的测量稳定性
- 极高的测量灵敏度
- 内置温度补偿
- 极低的电流消耗
- 电源防反接保护(短暂保护)
- 接口过电压保护
- 便捷的安装及使用方式
技术规格
- 工作电压:3.0~5.5 VDC
- IO工作模式: 开漏(OD),内置上拉电阻
- 有效量程:20~750 cm
- 方向角:60°
- 待机电流:<14 uA(主要由电源芯片消耗,核心电路消耗<1uA)
- 测距峰值电流:<9 mA
- 测距平均电流:<5 mA(连续测量下测得,仅供参考)
- 距离分辨率:1 cm
- 测距误差:1%
- 工作温度范围:-10~70℃
- 温度误差:±1℃
- 工作湿度范围:RH<75%
- 声学频率: 38~42KHz
- 开机启动时间:<20ms
- 测量周期: <60ms
- 尺寸:27mm*27mm
- 重量:约4.2g(不含排针)
