简介
TinkerNode Gravity IO扩展板是一款为TinkerNode物联网开发板系列量身打造的IO扩展板,拥有丰富的扩展接口,让你方便地连接各类符合Gravity接口标准的模块,让你摆脱面包板繁杂的连线,项目搭建更加轻松优雅。此外,为了实现物联网场景下,电池供电系统经常遇到的低功耗问题,扩展板提供了2路电源控制,可通过数字IO打开或关闭连接在扩展板上外设的供电,让其只在需要的时候通电工作,以最小化系统功耗。

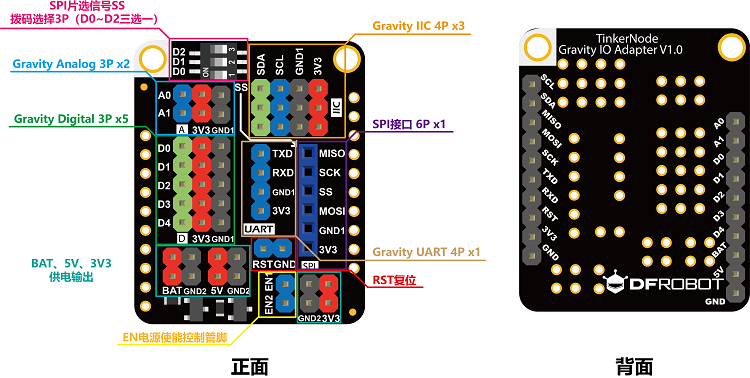

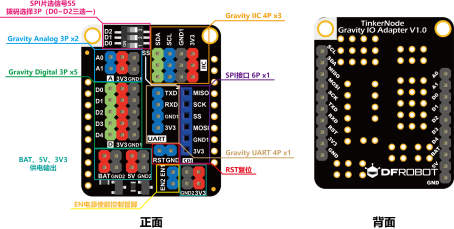

接口说明

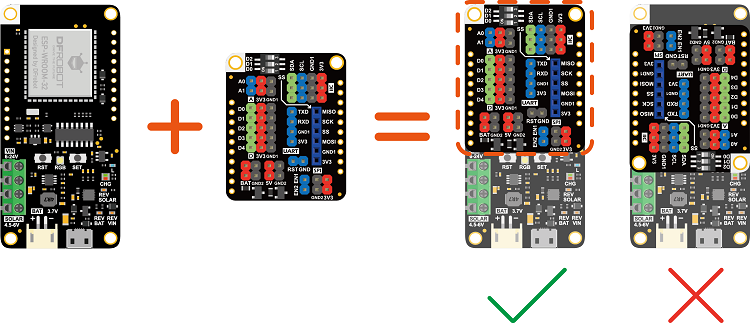

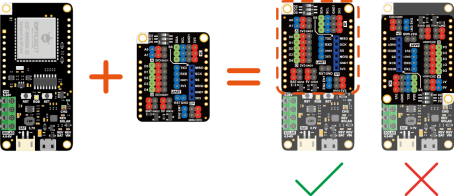

将扩展板插入TinkerNode系列主板上

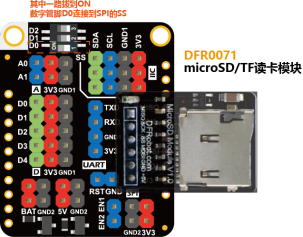

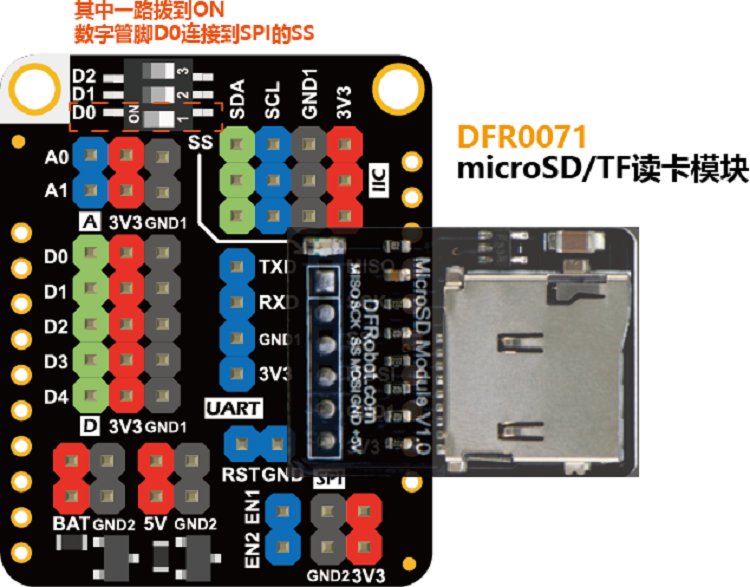

插入读卡模块扩充容量

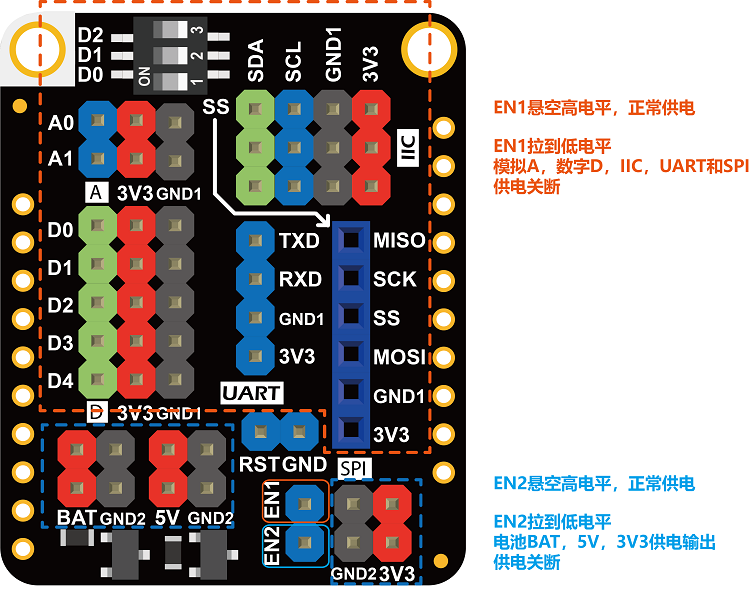

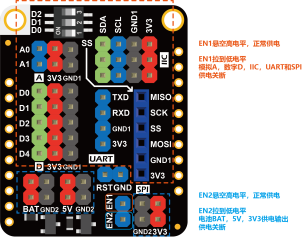

使用电源控制管脚实现系统的超低功耗
特性
- TinkerNode物联网开发板系列专用IO扩展
- Gravity标准接口,繁琐连线瞬间变得轻松简单
- 外设供电可动态控制,轻松实现系统低功耗
技术规格
- Gravity Analog 3P接口:2个
- Gravity Digital 3P接口:5个
- Gravity IIC 4P接口:3个
- Gravity UART 4P接口:1个
- SPI 6P接口:1个
- 复位RST 2P接口:1个
- 电池BAT、5V、3V3供电输出2P接口:各2个
配送清单
- TinkerNode Gravity IO 扩展板 x1
