简介

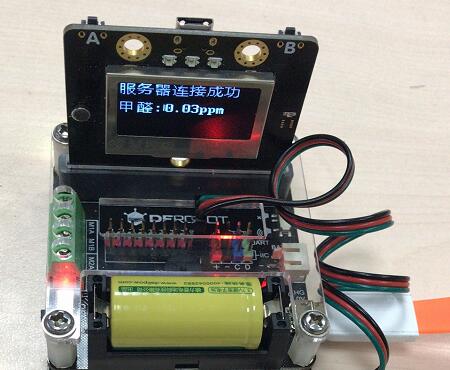

Micro:IO-BOX是一款板载锂电池供电的、精致易用的micro:bit多功能扩展板。在体积仅为6cm×6cm的板子内,我们板载了2路电机驱动、9路IO口、2路I2C、1路串口、1路蜂鸣器、锂电池盒、充电电路、应急电源接口等众多功能。
为了让产品更加适合教育环境下使用,避免熊孩子损坏主板元件,我们贴心设计了上下保护盖,让产品不易被弄坏,更加的易用和美观。
在供电方案上,我们特别关注了小孩子使用的安全。市面上,有的产品采用的是18650电池,18650电池由于电池容量和体积都很大,给小孩使用会带来极大的爆炸危险性。为此,我们经过长期的测试,最终选择了容量为1000mA的CR123A 3.6V可充电锂电池,本电池具有体积小巧,容量足,安全性高的特点。我们在电路设计上专门设计了短路保护和防反接保护,更加完善的保护了使用的安全。
在供电稳定性上,我们采用了高成本的先升压再降压的电源管理方案。保证了主板的供电稳定性。大家都知道,电机在瞬间启动的时候,瞬时电流可达1A左右,是对供电稳定性要求最高的,为此,我们专门做了严苛的测试,让两个TT马达不停的正转反转,在如此不稳定的大电流工作条件下,主板程序和电机依然保持稳定的运行了1.5小时,直到电池耗尽!正常运行情况下,使用时长可达6小时以上。
特性
- 支持的电池规格:CR123A锂电池 1000mA(有配套电池销售)
- 充电时间:2.5小时
- 平均连续使用时间:6小时(根据不同情况,使用时间有所差别)
- 外接电源:3.7V~5V(有配套3节五号电池盒销售)
- 充电接口:microUSB 5V 支持电脑USB充电和手机充电头充电
- 支持的电机参数:3V~6V
技术规格
- 充电电压:4.5-5.5V
- 电池型号:CR123A 3.6V可充电锂电池
- 电源开关:1个
- 充电电流:350mA
- 充电时长:2.5小时
- 数字输出电压:0V/3.3V
- 模拟输入电压:0~3.3V DC
- 板载蜂鸣器:1路(P0)
- 蜂鸣器开关:1个
- 电机接口:2路(IIC)
- micro:bit接口:9路(P0,P1,P2,P8,P12,P13,P14,P15,P16)
- IIC接口:2路
- UART接口:1路
- 尺寸:61x61mm
