掌控板简介
友情提醒:
最新版掌控板不含USB线,包装已更新,请以最新产品实物为准。
掌控2.0接口更换为Type-C接口,原来的microUSB线不能直接使用,为方便使用建议一起购买Type-C接口线。
注意:掌控2.1.0以上版本驱动更换为了CH9102,因此如果Mind+或BXY无法识别请升级到官网最新版本后重新安装一次驱动。
掌控板由创客教育专家委员会推出, 是一款教学用开源硬件,为普及创客教育而生,反应一线Python编程教学需求,迎接普通高中新课改。
在巴掌大的板子上集成了ESP32主控芯片及各种传感器和执行器同时使用金手指的方式引出了所有IO口,性能强劲扩展性强。
是中小学老师进行编程教育的好帮手,也是创客、编程爱好者的创作工具。可以编程,不管是图形还是python编程都可以,也可以造物,还可以轻松玩转物联网或是可穿戴应用。

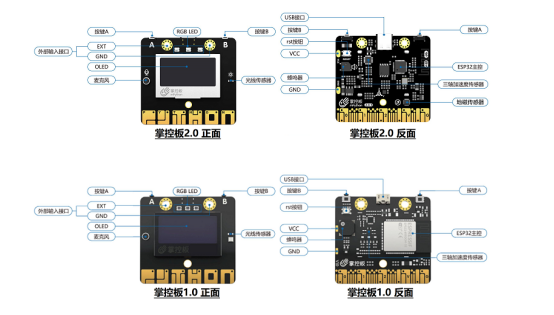

目前已经升级到2.0版,解决了1.0版呼声最大的几个问题,兼容1.0的所有功能及应用。
- 升级麦克风,支持语音识别;
- 增加地磁传传感器;
- USB接口更换为Type-C接口;
- 采用了更好的定制按钮;
- 采用了更小体积的麦克风;
- 背面ESP32模组更换为体积更小的芯片。
掌控板有什么功能?
掌控板可以用来做什么?
强大的功能与配置决定了产品的应用范围,目前“掌控”可以实现STEAM教学、物联网、智能控制类作品、DIY创意作品等多方面的应用。包含如下:
1、教学应用:普及STEAM创客教育、人工智能教育、编程教育的“神器”。
- 支持图形化和代码编程,可供不同阶段学生学习编程;
- 体积小,空间利用率高,方便收纳、携带、管理及作品制作;
- 内置多种输入输出,在不外接设备的情况下也能完成多种创意作品;
- 方便拓展,兼容性强,有丰富的智能电子硬件、结构件等周边资源;
- 无线群组功能,能实现相互之间的控制,团队协作,共同完成项目;
- 物联网功能,能够完成现实应用案例,让学生真正做到学以致用。
2、物联网应用:WiFi+蓝牙,物联网节点,掌控未来科技。
- 双模wifi:
- 内置无线网卡,可连接wifi网络;
- 可作为路由器,设为wifi热点;
- 双模蓝牙:
- 支持蓝牙4.0,连接蓝牙设备;
- BLE无线广播,实现群组功能;

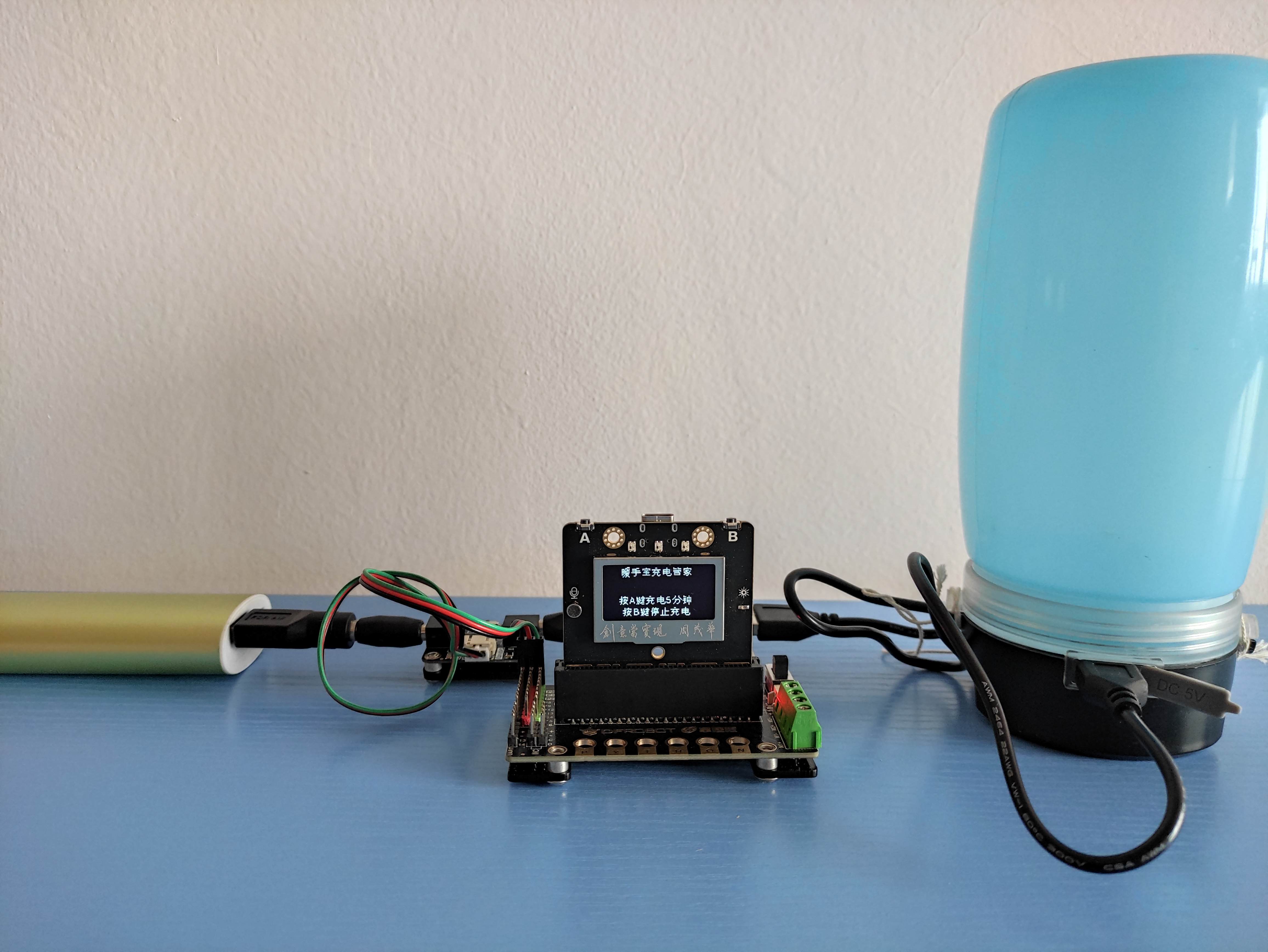

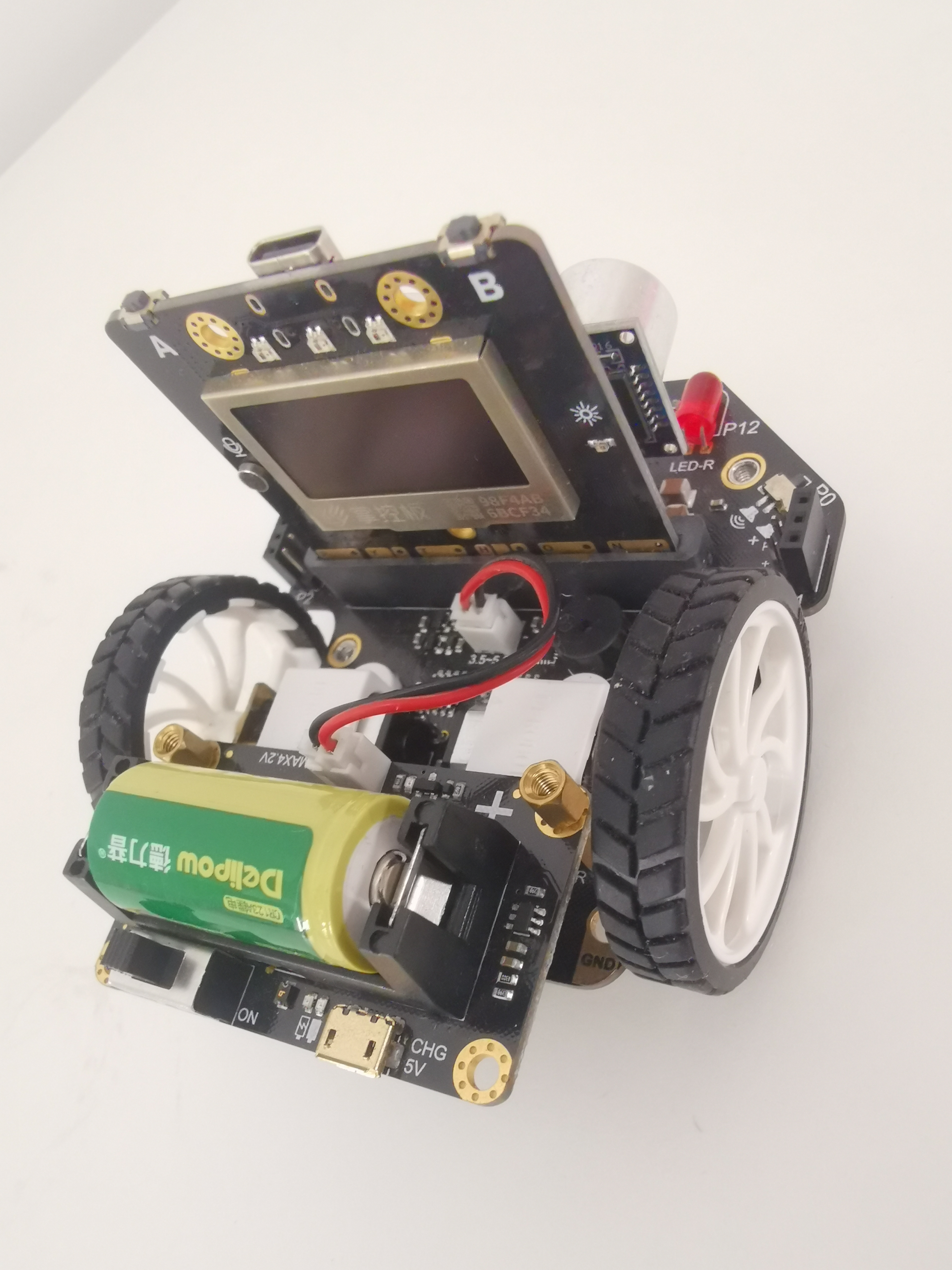

3、智能控制类作品应用:超高性能主控,强大的驱动能力和拓展能力,轻松实现各类智能控制作品。
- 高性能:ESP32双核芯片,240MHz主频;
- 超大内存:520KB SRAM运行内存,4MB Flash动态内存;
- 拓展能力:20路数字通道,5路模拟通道,支持I2C接口、UART接口、SPI接口。

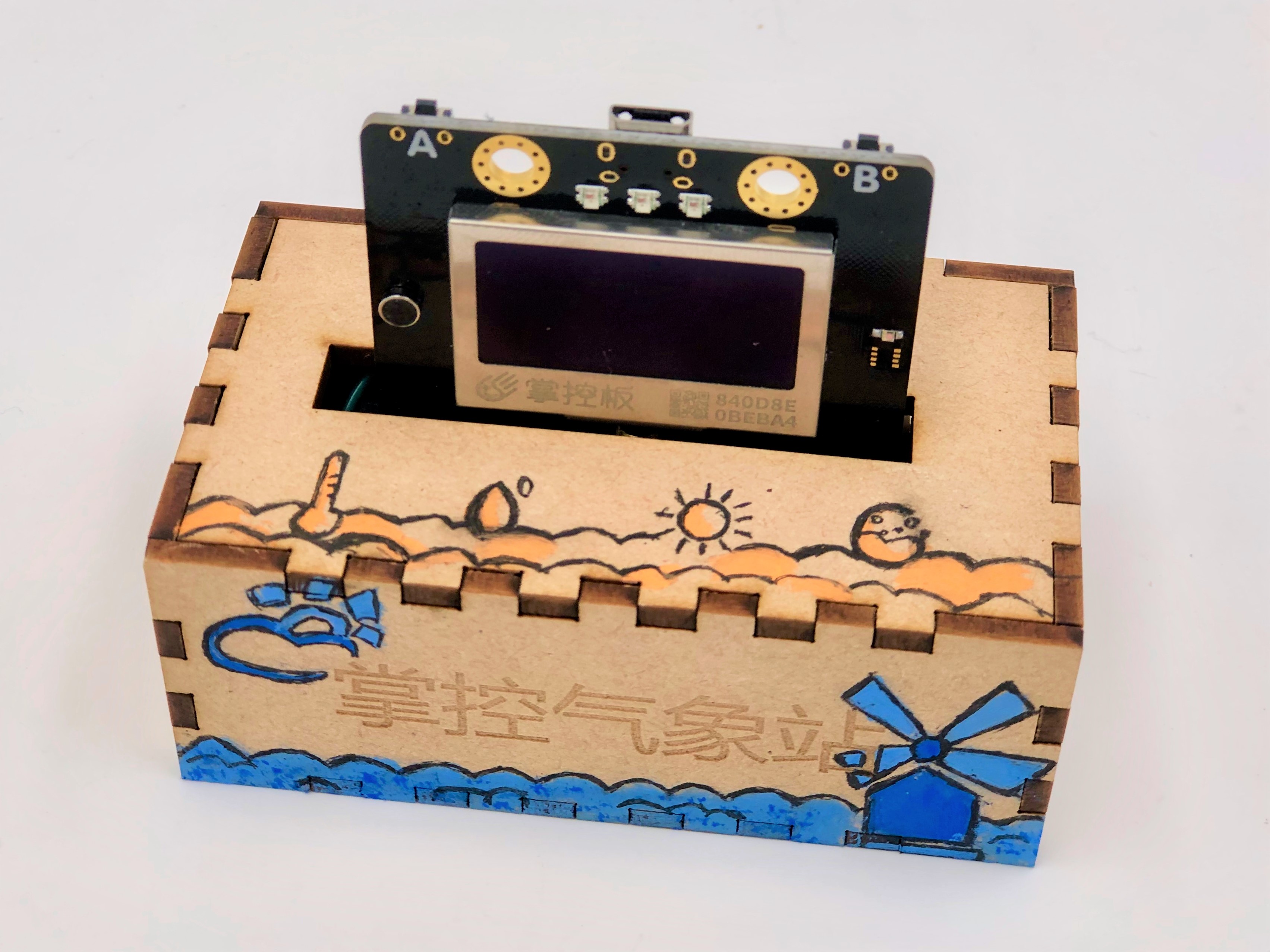

4、DIY创意作品应用:迷你主板结合内置输入输出设备,快速实现多种DIY创意作品应用。
- 外观尺寸:约信用卡一半大小,磁吸、魔术贴多种固定方式,配套各种皮肤;
- 输入设备:三轴加速度计、地磁传感器、温度传感器、湿度传感器、气压传感器、光线传感器、麦克风、物理按键*2(A/B)、触摸按键*6;
- 输出设备:无源蜂鸣器、RGB灯*3、1.3英寸OLED屏(支持中英文字符显示)。
如何使用掌控板?

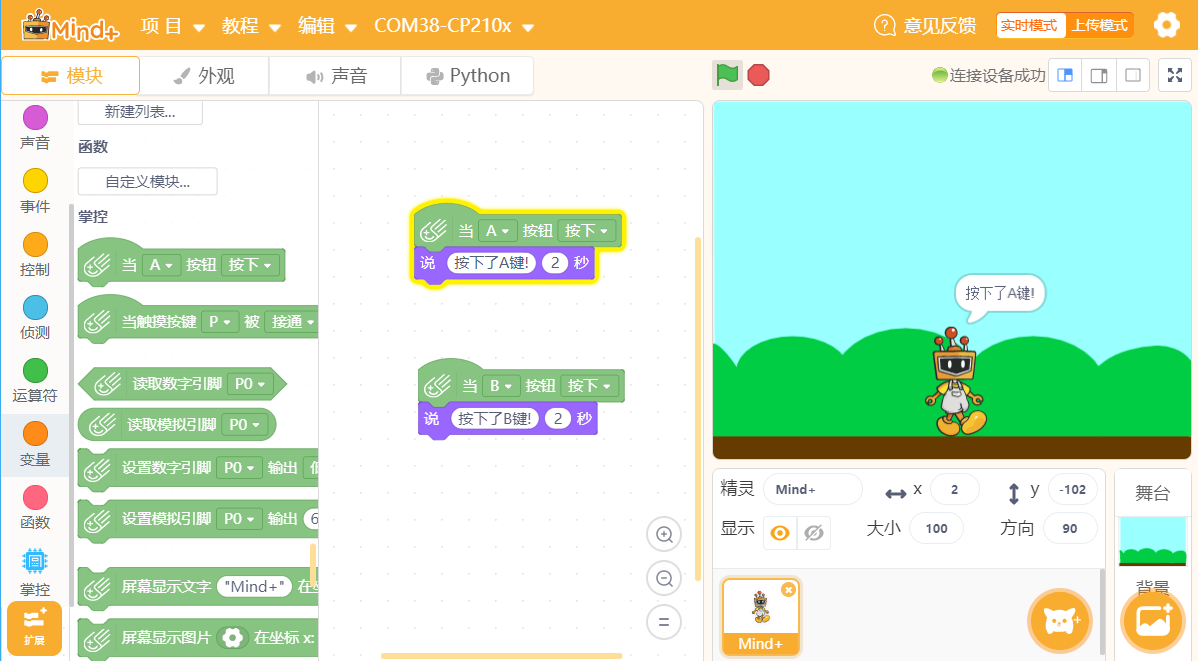

可以使用Mind+的舞台交互编程:

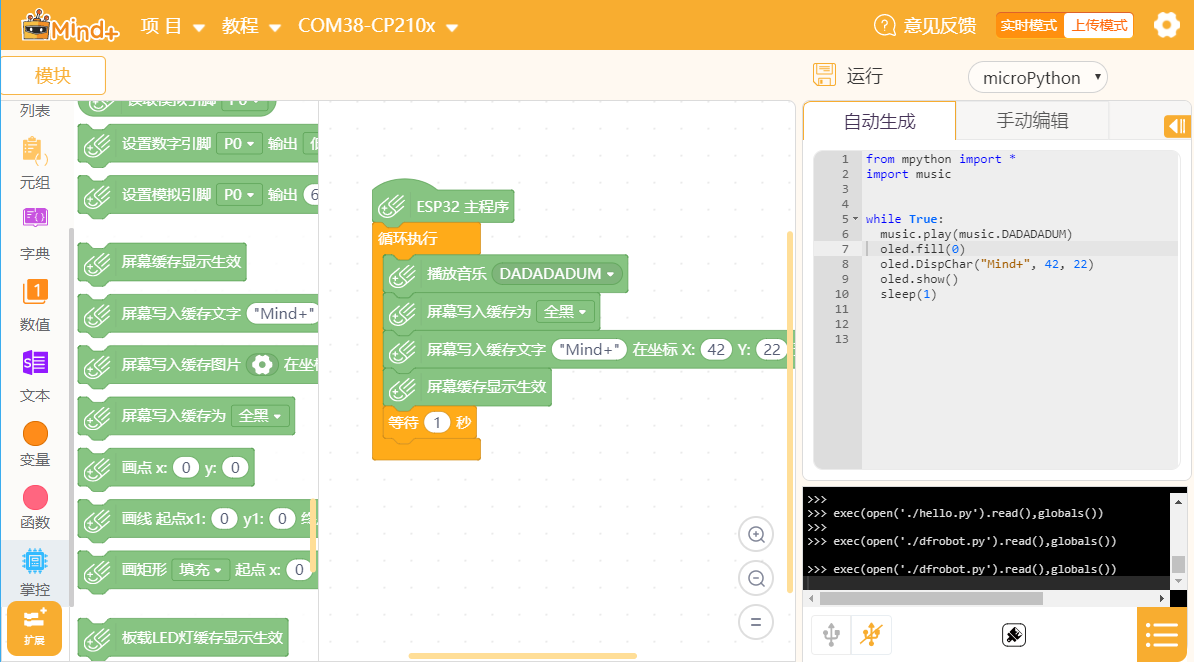

也可以使用Mind+的图形化编程同时自动生成python代码:

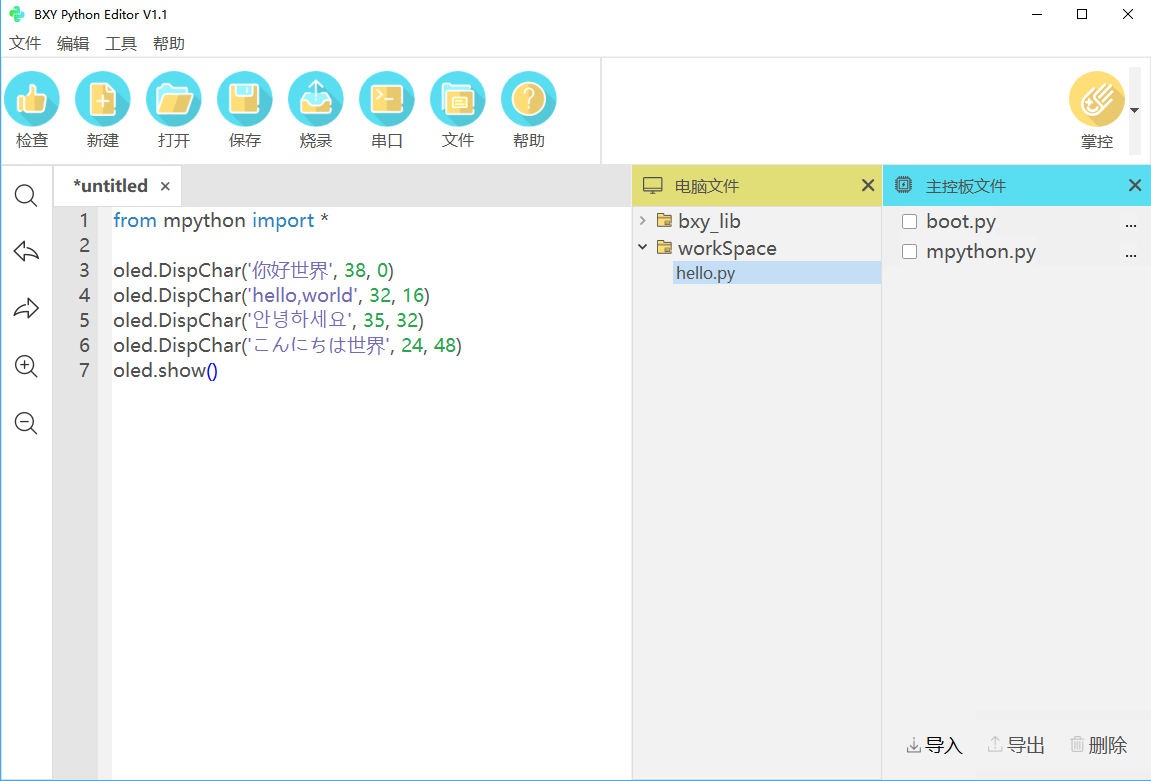

或者是选择BXY的纯python代码式编程:
技术规格
- 供电方式: USB供电;
- 工作电压:3.3V
- 工作电流:100mA
- ESP-32主控
- 处理器:Tensilica LX6双核处理器(一核处理高速连接;一核独立应用开发)
- 主频:高达240MHz的时钟频率
- SRAM:520KB
- Flash:4MB
- Wi-Fi标准:FCC/CE/TELEC/KCC
- Wi-Fi协议:802.11 b/g/n/d/e/i/k/r (802.11n,速度高达150 Mbps),A-MPDU和A-MSDU聚合,支持0.4us防护间隔
- 频率范围:2.4~2.5 GHz
- 蓝牙协议:符合蓝牙v4.2 BR/EDR和BLE标准
- 蓝牙音频:CVSD和SBC音频低功耗:10uA
- 频率范围:2.4~2.5GHz
- 掌控板载资源
- 六轴传感器:QMI8658C (LGA-14)
- 陀螺仪:量程可选,最高可测±2048°/s
- 三轴加速度计:量程可选,最高可测±16 g
- 光线传感器:光敏三极管ALS-PT19-315C
- 麦克风:(H)EM4013BTC1R16B-T0-423
- 磁场传感器:MMC5603NJ(WLP-4),3轴,量程±30 G,精度0.0625mG/LSB
- 蜂鸣器:SMD-050020F-03040N
- RGB灯:3颗WS2812-2020 RGB-LED灯
- OLED屏:30PIN排线接口,支持中英文字符显示,大小1.3英寸,分辨率128x64
- 支持2个物理按键(A/B)
- 支持6个触摸按键
- 支持1路外部输入接口,可方便接入各种阻性传感器
- 拓展接口
- 20通道数字I/O,D0~D20 (部分与板上资源复用,支持2路DAC,支持18路PWM,6路触摸输入)
- 5通道12bit模拟输入ADC,A0~A4
- 1路的外部输入鳄鱼夹接口:EXT(A2)/GND
- I2C接口
- UART接口
- SPI接口
配送清单
常见问题解答
Q:刚拿到的板子,通电后有程序,是不是旧的?
A:掌控板有烧录出厂程序,为了让在您第一时间查看板子是否正常以及功能的体验。
Q:插上板子后没有端口显示?
A:请尝试更换USB口或者使用Mind+ 或者是驱动精灵安装驱动。
Q:实时模式连接之后屏幕显示雪花是不是坏了?
A:实时模式连接之后雪花屏显示是正常的,只需要点击一下“屏幕显示为 全黑”即可清除这个特效。
Q:WIFI连接不上,怎么办?
A:请先检查WIFI账号密码是否输入错误,用手机打开热点进行连接。注意:账号密码中请勿输入中文及特殊符号。
