简介
电源模块包含了自动升压降压的功能,集成了BUCK-BOOST(升压-降压)变换器的相关电路,体型迷你,大小与一枚一角硬币相差无几,方便嵌入。
模块的输入电压范围为3~15V,固定输出5V,最大负载电流0.6A,静态电流仅200uA,理论工作频率可达1.2MHz。同时,它的输出也相当稳定,长时间工作电压无漂移,最大转化效率达到85%,可以用在要求较高的场合。我们可以用它来DIY一些移动电源,为你的项目提供稳定的电源支持。
注意事项:1.使用时输入电压不可超过15V;
2.负载电流不可长时间处于600mA及以上状态,否则将影响模块寿命,甚至烧坏;
3.若负载电流较大,欲保证正常工作,则所需最低输入电压也会增大;
应用场景
- 控制器主板供电,diy电源,照明灯,diy小车,通讯设备,数传电台

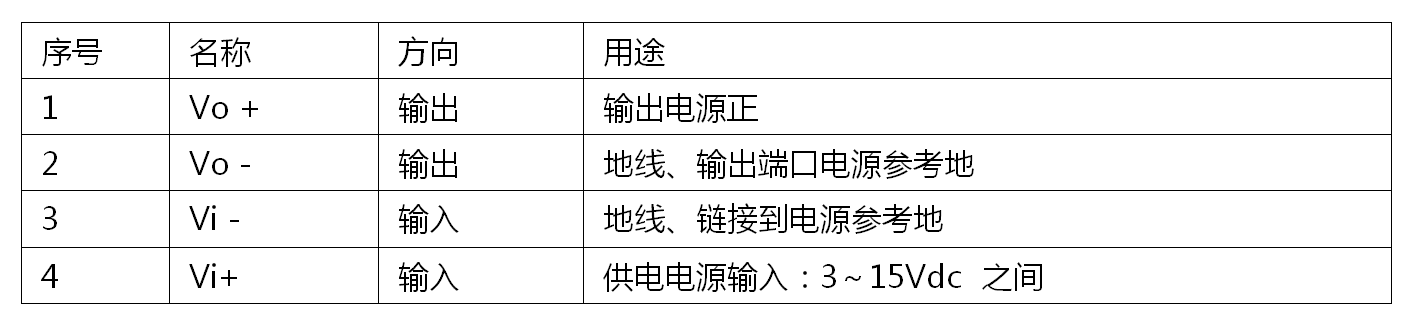

表一:接口说明

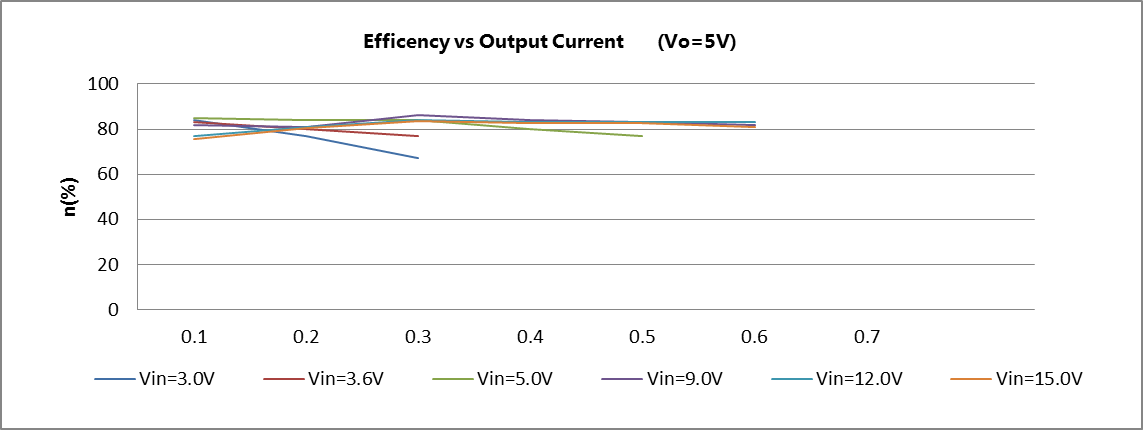

表二:典型性能特性(转化率)
特性
- 体积小巧,性能稳定,适用电压范围广,能够满足各种diy场景使用。
技术规格
- 输入电压: 3~15Vdc
- 输出电压: 5V
- 输出精度: ±0.1V
- 输出最大峰值电流: 600mA
- 满载输出纹波: Vpp <50mV
- 空载电流: IQ 180uA
- 关断功能: 不支持
- 工作温度: -40℃ ~ +85℃
- 工作湿度: 20% ~ 90%相当湿度,无冷凝
- 存储温度: -10℃ ~ +50℃
- 安装方式: 贴片
- 是否带隔离: 不带隔离
- 正常使用寿命: 50000 小时
- 模块尺寸: 17×13mm
配送清单
- DC-DC自动升降压电源模块3~15V转5V600mA x1
