简介
BME680环境传感器是一款四合一MEMS环境传感器,可测量VOC(挥发性有机物)、温度、湿度、气压这四个参数,非常适用于监测空气质量。由于采用了MEMS技术,该传感器体积小、功耗低,因此也适用于低功耗场合,如可穿戴等。
DFRobot Gravity BME680环境传感器采用Gravity I2C接口,即插即用,连线简单方便;板载电源稳压芯片和电平信号转换芯片,兼容性好,可直接兼容3.3V和5V系统;预留了SPI接口,方便做扩展。本产品集成度高,可同时检测四个环境参数,是气象站、智能家居、物联网、可穿戴等场景的理想选择。
使用本产品,可迅速搭建出一套空气质量检测仪,当今空气污染越来越严重,有毒物质超标的家具屡屡出现,因此是时候为自己的健康把关了。

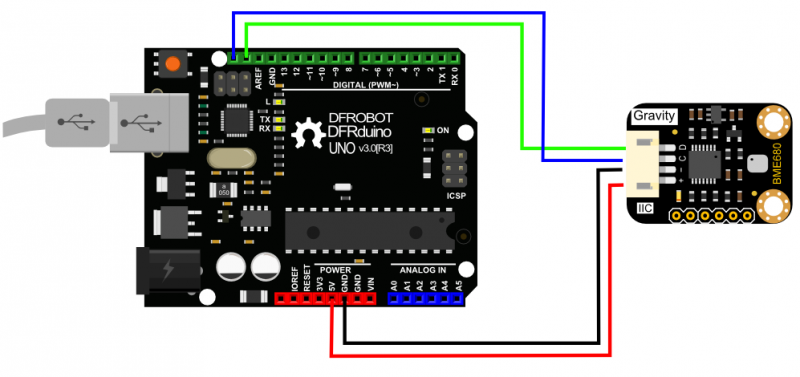

Arduino BME680连接示意图
特性
- MEMS型传感器,体积小,功耗低,可靠性高
- 宽电压输入,兼容3.3V/5V控制器
- 高度集成的环境传感器:温度、湿度、气压和VOC,四合一环境参数监测
- Gravity I2C接口,即插即用,同时预留XH2.54 SPI接口供扩展
- 模块尺寸小巧,方便安装
应用
技术规格
- 输入电压:3.3V-5.0V
- 工作电流:5mA(开启VOC测量后,工作电流为25mA)
- 通信接口:Gravity I2C
- 预留接口:SPI
- 温度测量范围:-40℃~+85℃
- 温度测量精度:±1.0℃(0~65℃)
- 湿度测量范围:0-100%r.H.
- 湿度测量精度:±3%r.H.(20-80% r.H. 25℃)
- 气压测量范围:300-1100hPa
- 气压测量精度:±0.6hPa(300-1100hPa 0~65℃)
- IAQ(室内空气质量)范围:0-500(值越大,空气质量越差)(注意:IAQ算法只能在FireBeetle ESP8266上运行,推荐组合购买)
- 模块尺寸:30 × 22(mm) / 1.18 x0.87(inches)
配送清单
- BME680 环境传感器模块 x1
- XH2.54-6Pin排针 x1
- Gravity-4P I2C传感器连接线 x1
