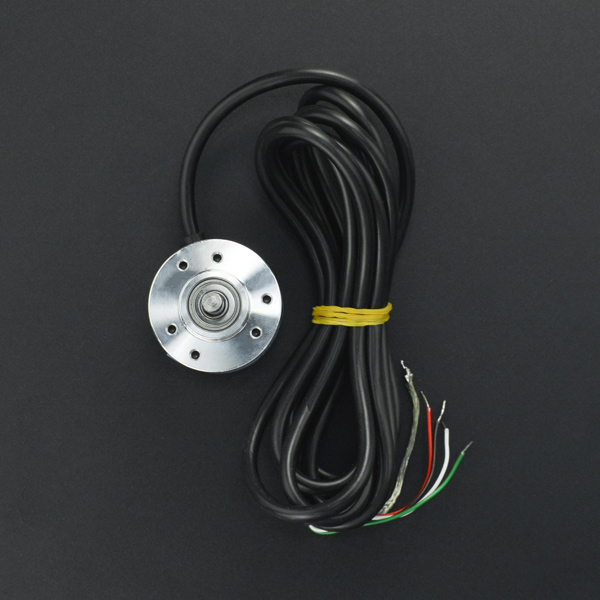

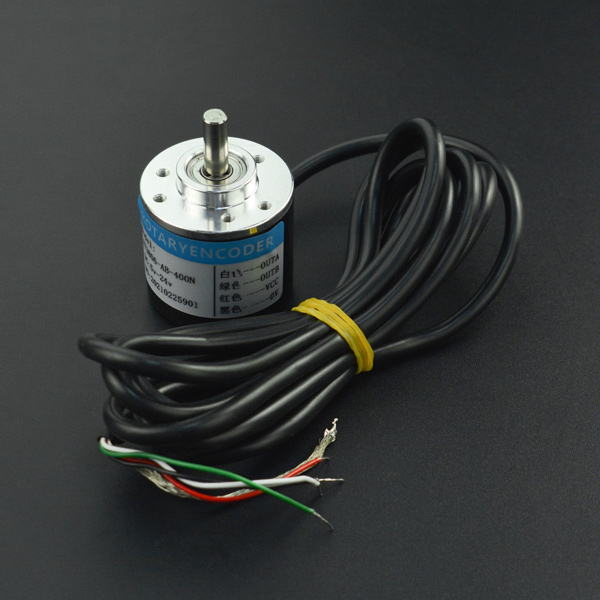

简介
工业级增量式光电旋转编码器，全铝平台，金属外壳，不锈钢出轴。增量型，AB两相输出，通过旋转的光栅盘和光耦产生可识别方向的计数脉冲信号。每转单相输出400脉冲，双相4倍频为1600个脉冲/转。最大机械转速5000转/分以上。AB两相输出矩形正交脉冲，电路输出为NPN集电极开路输出型，此种输出类型可以和带内部上拉电阻的单片机直接相连。可用于转速，角度，角速度等数据测量。采用的进口的稳压芯片750L05，低压差稳压芯片，可以支持DC4.8V－24V宽电压输入，有效兼容Arduino，PLC等各类主控器。推荐配合Gravity: 4Pin传感器转接板一起使用，免去接线烦恼，使用将会变得非常方便。

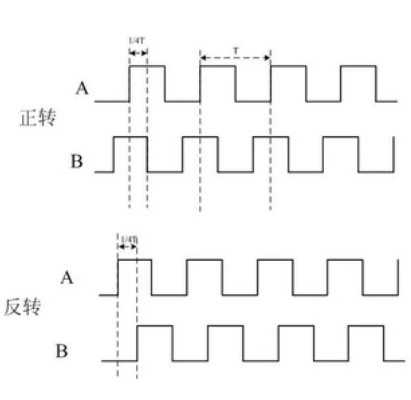

示波器信号
注意：编码器在不接设备的情况下，无法直接示波器示波（集电极开路输出，在没有上拉电阻的时候，是没有电压输出的）如要示波请在AB两相输出上加上两个上拉电阻。
技术规格

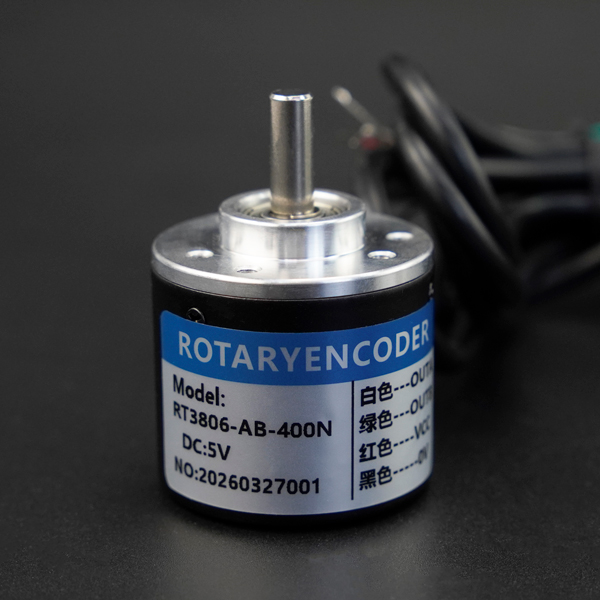

- 供电电压：4.8V~24v

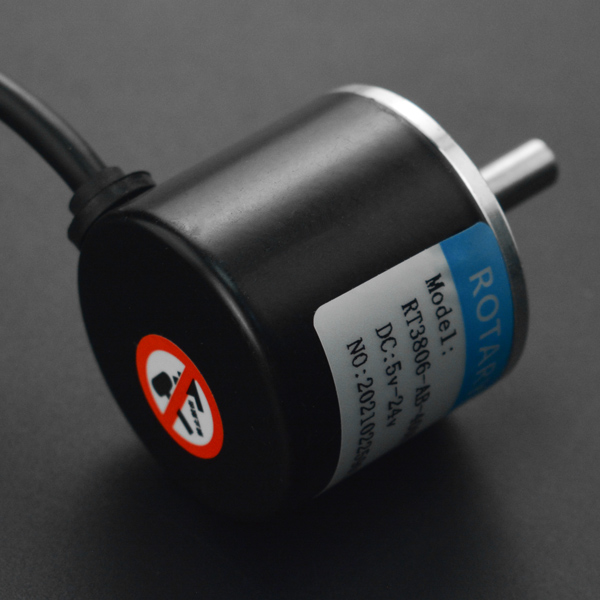

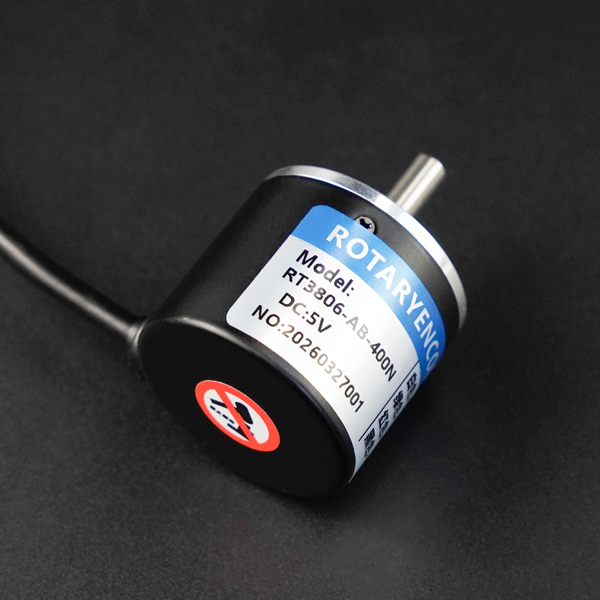

- 编码器主体尺寸：Φ39× 36.5mm
- 输出轴直径：Φ6 × 13mm

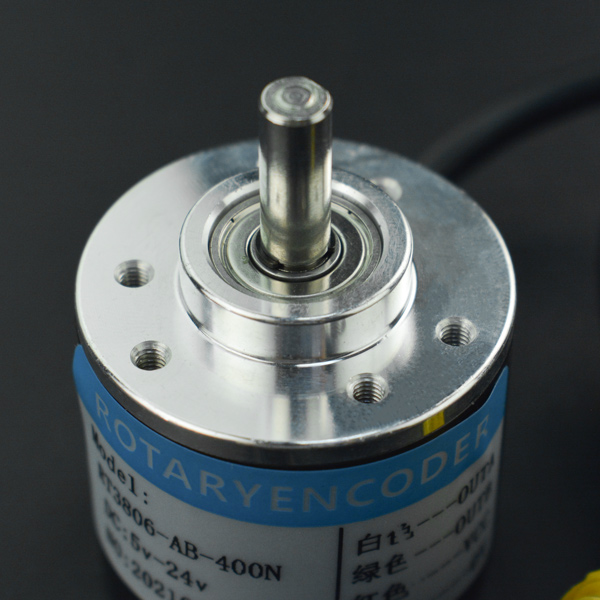

- 轴外平台为：Φ20 × 4.85 mm
- 固定孔为：3个3MM螺丝孔成120度分布，到圆心距离为15mm
- 重量：234 g

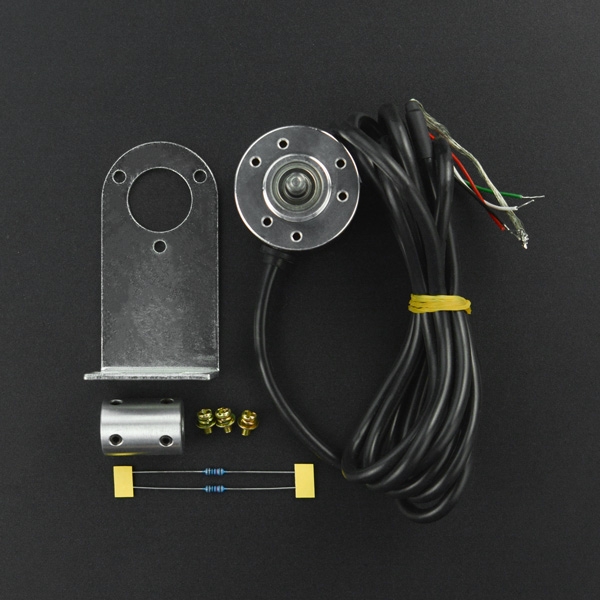

配送清单
- 编码器 x1
- 编码器安装支架 x1
- 6mm联轴器 x1
- 螺丝配件 x1
- 10K电阻 x2
