简介

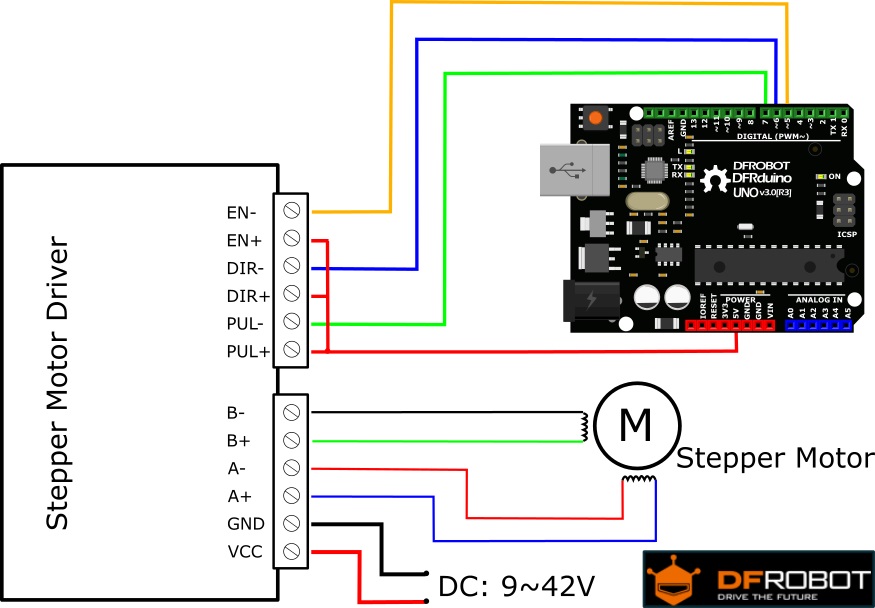

TB6600是一款专业的两相步进电机驱动器，兼容Arduino和其他多种主控器，可实现电机正反转控制，旋转角度控制等功能。
什么是步进电机驱动器？为什么需要步进电机驱动器？
步进电机驱动是一种电子设备，通常作为桥梁来连接控制器、电源和步进电机。虽然控制器的处理性能很强大，但是它本身的输出能力（电流）却很弱小。它需要一个中间桥梁去连接电机和主控，并同时为电机提供足够的电源。就好比人类的大脑，脑组织本身非常脆弱，但它可以通过给肌肉下达命令来带动整个身体。驱动器就好比人类的肌肉，是负责整个系统运动的重要环节的一部分。
TB6600步进电机驱动器采用H桥双极恒相流驱动，可直接用9~42VDC供电，可选择7档细分控制（1、2/A、2/B、4、8、16、32），8档电流控制（0.5A、1A、1.5A、2A、2.5A、2.8A、3.0A、3.5A）。最高支持4A电流输出。信号端都有配有高速光电隔离，防止信号干扰，并且支持共阴、共阳两种信号输入方式。出于安全考虑，驱动器支持脱机保持功能，能够让用户在通电状态下调试。内置温度保护和过流保护，可适应更严苛的工作环境。
驱动器适合驱动57、42型两相、四相混合式步进电机，能达到低振动、低噪声、高速度的驱动效果。可以适用于机械人控制，3D打印等高精度应用领域中。
注意：此款为最新TB6600的升级版
产品特点：
- 原装全新步进电机驱动芯片— 芯片：TB67S109AFTG
- 8档电流控制
- 7种细分可调
- 接口采用高速光耦隔离
- 自动半流减少发热量
- 大面积散热片不惧高温环境使用
- 抗高频干扰能力强
- 输入电压防反接保护
- 过热，过流短路保护
技术规格
- 输入电压：DC9-42V
- 控制信号：3.3-24V通用（无需串电阻）
- 输入电流：推荐使用开关电源功率5A
- 输出电流：0.5-4.0A
- 最大功耗：160W
- 细 分：1,2/A,2/B,4,8,16,32
- 温 度：工作温度-10～45℃；存放温度-40℃～70℃
- 湿 度：不能结露，不能有水珠
- 气 体：禁止有可燃气体和导电灰尘
- 体 积：96 * 71 * 37 mm
- 重 量：0.2 kg
