产品简介

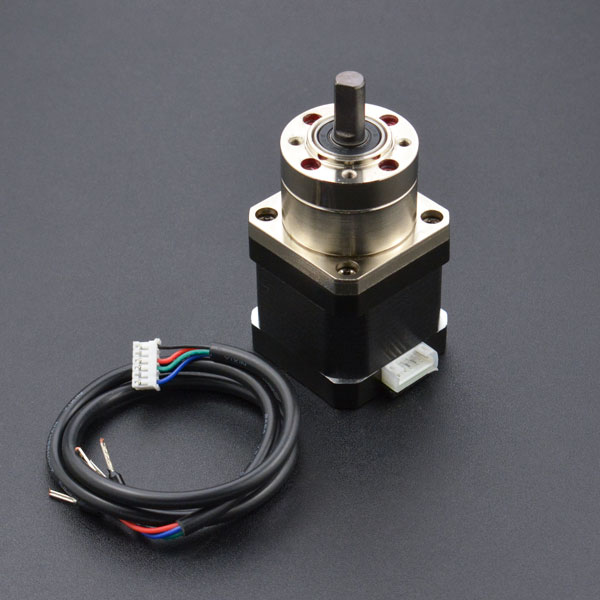

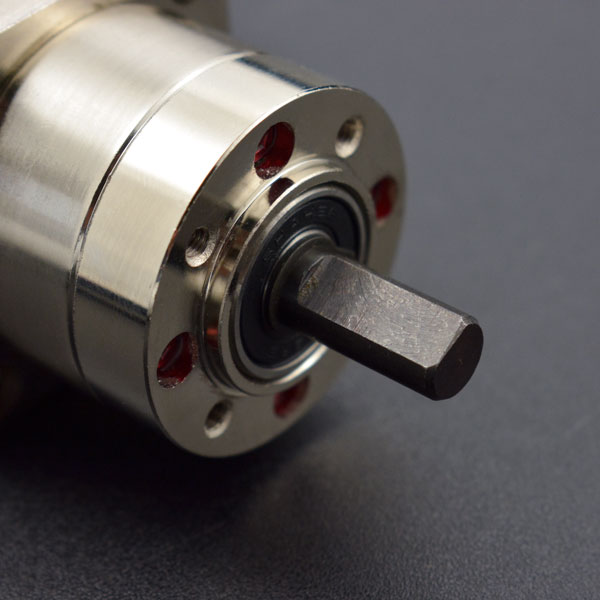

这是一款带减速箱的步进电机,采用常规的8mm外径D型输出轴,型号为42BYGH40-18-22A-C5.18。
这款电机步距角1.8°,额定电压3.4V,额定电流1.0A/相,静转矩3600g·cm,配减速比5.18的行星减速箱。

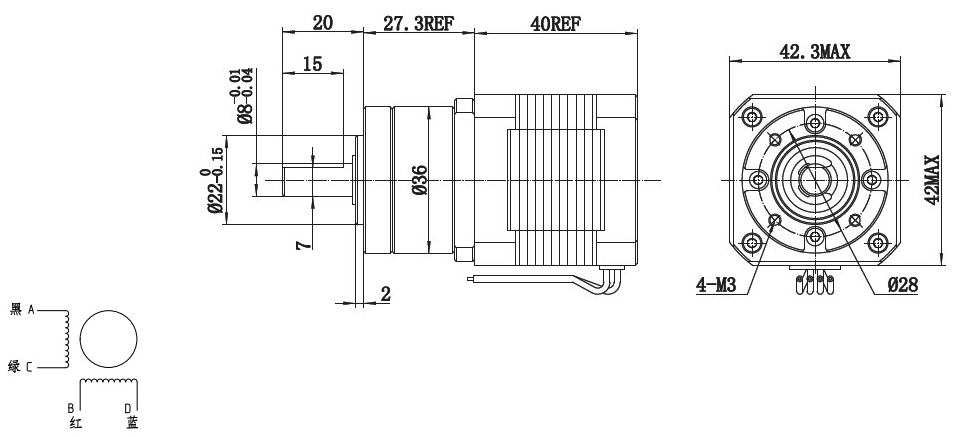

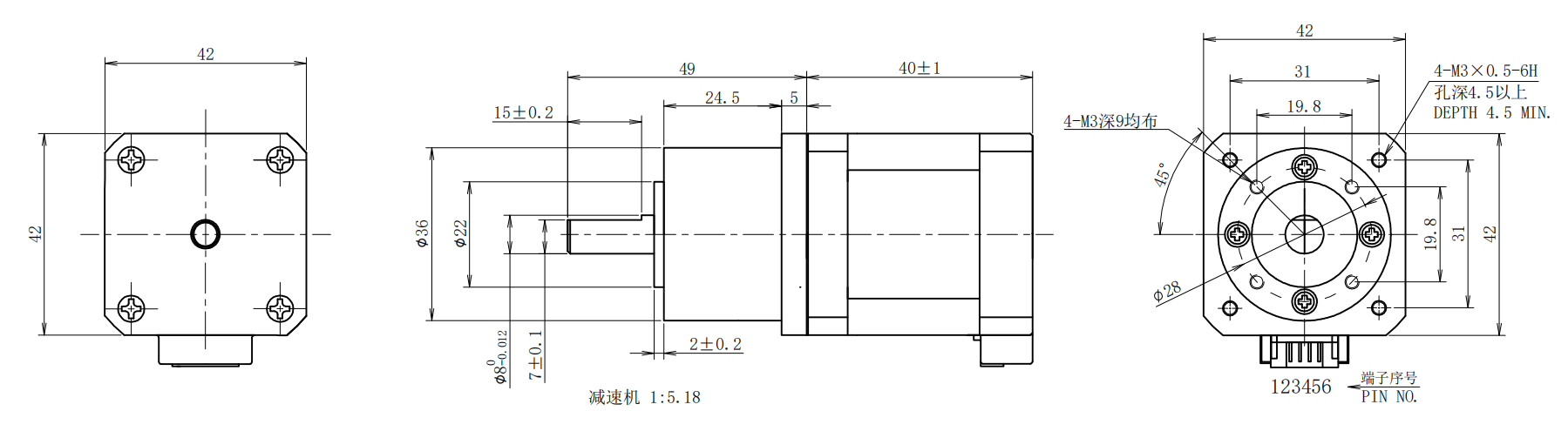

这款电机的外形尺寸为42×42×40mm,安装面板4个M3的安装螺纹孔,安装简便可靠,可应用于各种自动化控制系统
注意事项:选择电机前请确认电机的额定转矩和外形及安装尺寸等各项参数,以便选择合适的型号规格。
温馨小贴士:如何快速区分步进电机的两组引脚?
- 万用表直接测量阻值,相同的线圈是相互导通的
- 任意两根接线相连,当你发现输出轴被完全锁死时,相互接触的两根线为同一线圈的两端(其他接法均会出现转动的状态)。
应用场景
技术规格

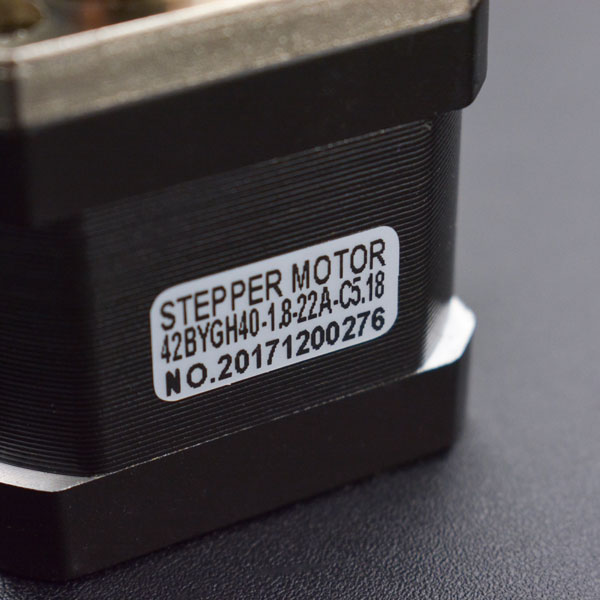

- 电机型号:42BYGH40-18-22A-C5.18
- 步距角:1.8°/步
- 相电流:1.0A/相
- 相电阻:1.7Ω/相
- 相电感:4.3mH/相
- 转矩(齿轮箱):18kg·cm (200rpm)
- 静转矩:3600g·cm
- 减速比:5.18:1
- 绝缘等级:B
- 外形尺寸:42×42×40mm
- 安装孔规格:4-M3
- 安装孔节径:Φ28
