产品简介
该模块具有极小的尺寸，仅5.5cm×5.5cm。支持电压范围6.5-40V，具有欠压保护功能。最大支持负载电流12A(不加散热)，15A(需加简易散热)，20A(需加厚型大散热器)；瞬间峰值电流可达110A。可三线控制调速、正反转及刹车。支持满PWM，PWM有效范围0.1%~100.0%。支持5V电源输出，可直接为单片机提供5V电源。接口具有ESD防护功能。

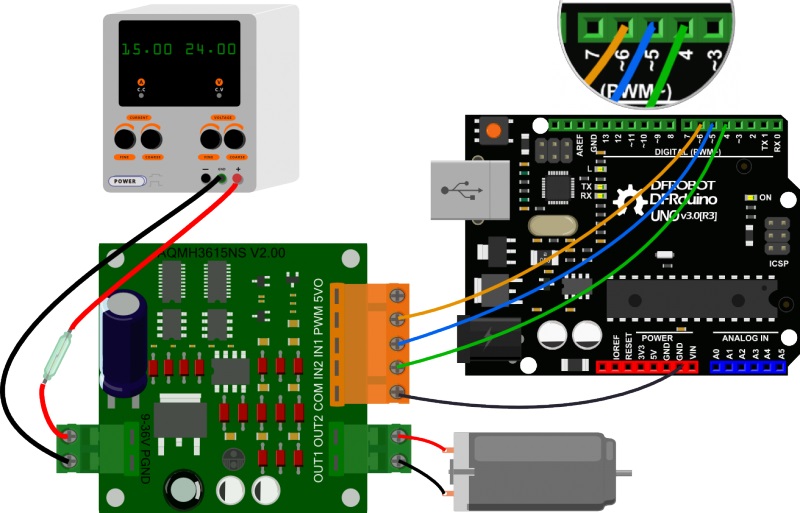

配合Arduino源码，可以轻松实现电机控制。
创客时代，我们能为您带来更多！
技术规格
- 工作电压(VM)：DC 12 ~ 36 V
- 支持电压范围： 6.5 ~ 40V
- 控制信号高电平(Vhi):DC2.0 ~ 5.5V(兼容3.3V和5V TTL电平)
- 控制信号低电平(Vli):DC0 ~ 0.8V
- 最大持续工作电流：12A(无散热)、15A(简易散热)、20A(厚型大散热器)
- 峰值电流：110A
- 支持PWM调速方式
- PWM最小有效脉宽：200ns
- 5V电压最大输出电流：500mA
- 工作温度：-25 ~ 85 °C
- 尺寸：55mm * 55mm
- 固定孔：M3
- 重量：42g
