简介
该模块具有极小的尺寸，仅5.5cm×5.5cm。支持电压范围7-24V，具有欠压保护功能。双路电机接口，每路额定输出电流 7A；瞬间峰值电流可达50A。类似 L298N 控制逻辑，每路都支持三线控制调速、正反转及刹车。控制信号使用灌电流驱动方式，支持绝大多数单片机直接驱动；使用光耦对全部控制信号进行隔离，避免电机动作时的回流电流对控制信号造成干扰；并且本模块具有静电泄放回路，避免了因静电造成危险。

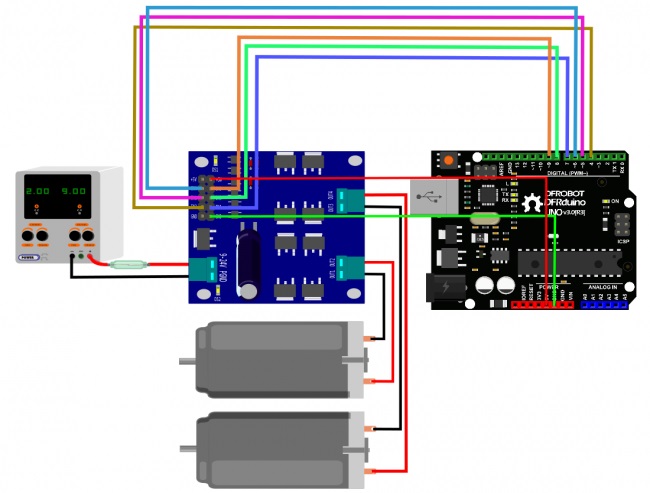

配合Arduino源码，可以轻松实现电机控制。创客时代，我们能为您带来更多！
技术规格
- 工作电压(VM)：DC 7 ~ 24 V，欠压保护
- 支持电压范围： 6.5 ~ 27V
- 控制信号高电平(Vhi):DC 3.0 ~ 6.5V(兼容3.3V和5V TTL电平)
- 控制信号低电平(Vli):DC 0 ~ 0.8V
- 输出通道数：2路
- 每路控制型号电流：3mA ~ 11mA
- 每路额定输入电流：7A
- 每路峰值电流：50A
- 支持PWM调速方式
- PWM最小有效脉宽：5us
- 工作温度：-25 ~ 80°C
- 尺寸：55mm * 55mm
- 固定孔：M3
- 重量：32g
配送清单
- 12/24V 7A 160W双路直流电机驱动模块 x1
