简介
LattePanda Mu是一款微型 x86计算模块，具有多种配置，可满足不同的应用需求。它有三个版本。所有版本均具有广泛的引脚，包括3个HDMI/DisplayPort、8个USB 2.0、多达4个USB 3.2 和多达9个PCIe 3.0通道。这些灵活的端口与开源载板文件相结合，使用户能够轻松设计定制载板，以满足其独特需求。
小而强大
LattePanda Mu计算模块提供三种配置，使客户能够选择最符合其性能和内存要求的版本：
N100 四核处理器
提供 8GB RAM或16GB RAM版本，均配备64GB eMMC存储。这些版本采用睿频高达3.4GHz的Intel N100，提供强大的多任务处理能力，使其成为通用计算和轻量级应用的理想选择。
N305 八核处理器 （16GB RAM）
此版本采用具有增强处理能力的Intel N305处理器，专为需要更高计算性能的苛刻任务而设计。在性能和能效之间实现完美平衡，适用于工作负载更密集的应用程序。
LattePanda Mu选型对比 |
SKU | DFR1146 | DFR1147 | DFR1149 |
名称 | LattePanda Mu计算模块 (N100 8GB) | LattePanda Mu计算模块 (N100 16GB) | LattePanda Mu计算模块 (N305 16GB) |
CPU | Intel® Processor N100
4 核心,最大 3.4GHZ
可配置 TDP: 6~35W | Intel@ Processor N100
4 核心,最大 3.4GHZ
可配置TDP: 6~35W | Intel® Core" i3-N305
8 核心,最大 3.8GHz
可配置TDP: 9~35W |
RAM | 8GB
LPDDR5 4800MT/S
支持IBECC | 16GB
LPDDR5 4800MT/s
支持IBECC | 16GB
LPDDR5 4800MT/S
支持IBECC |
eMMC | 64GB eMMC 5.1 | 64GB eMMC 5.1 | 64GB eMMC 5.1 |
所有型号的 LattePanda Mu均具有互相兼容的接口和外形尺寸
ENT后缀代表该产品包含Windows11 loTEnterprise激活码 |
卡片大小
这款卡片大小的计算模块可以轻松嵌入到空间受限的设备中，实现强劲的计算而不占用太多空间。
安静或澎湃，灵活选择
处理器的 TDP 可在 6W 至 35W 之间调节，从而在功耗和热量输出方面提供灵活性。6W 设置可以最少的热量和静音被动冷却实现高效运行，而 35W 设置提供强大的性能，但需要主动冷却。

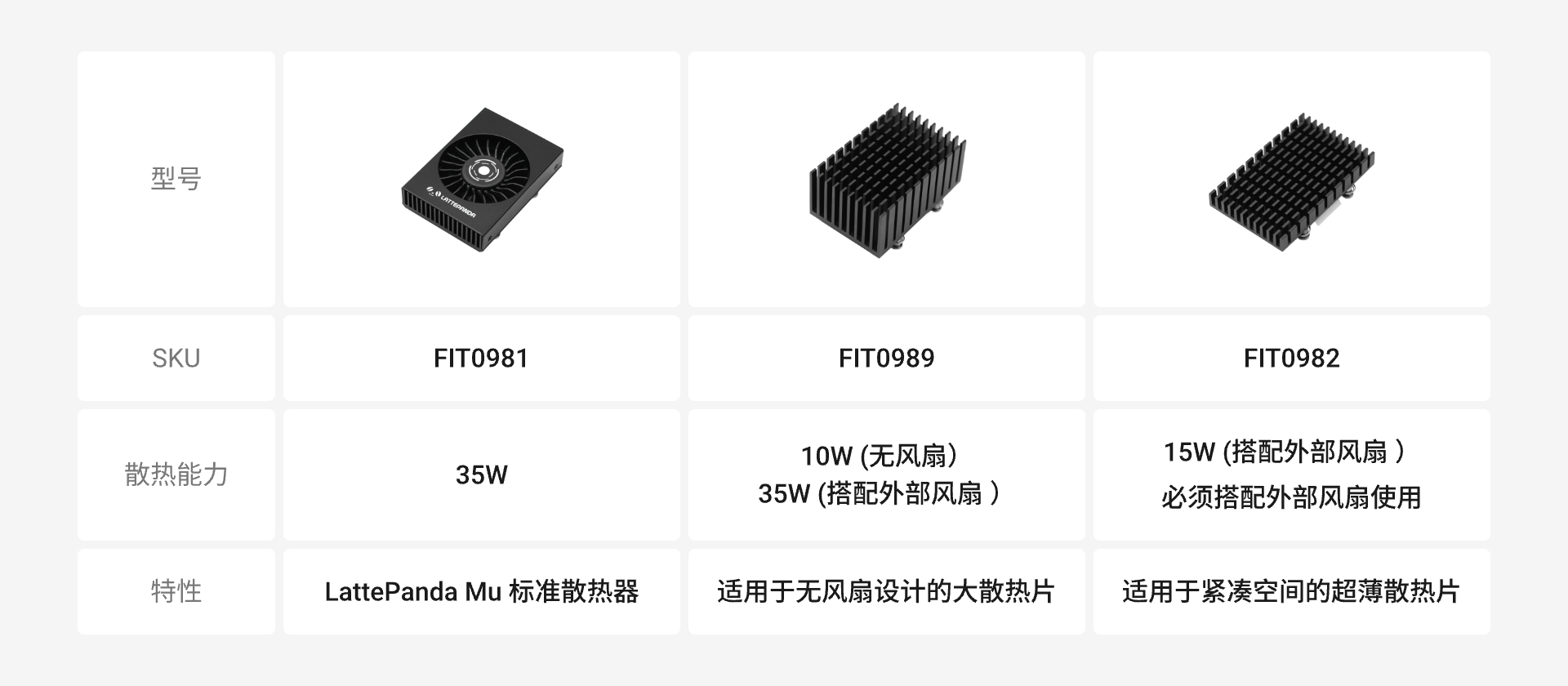

DFRobot 提供三种不同的冷却解决方案：

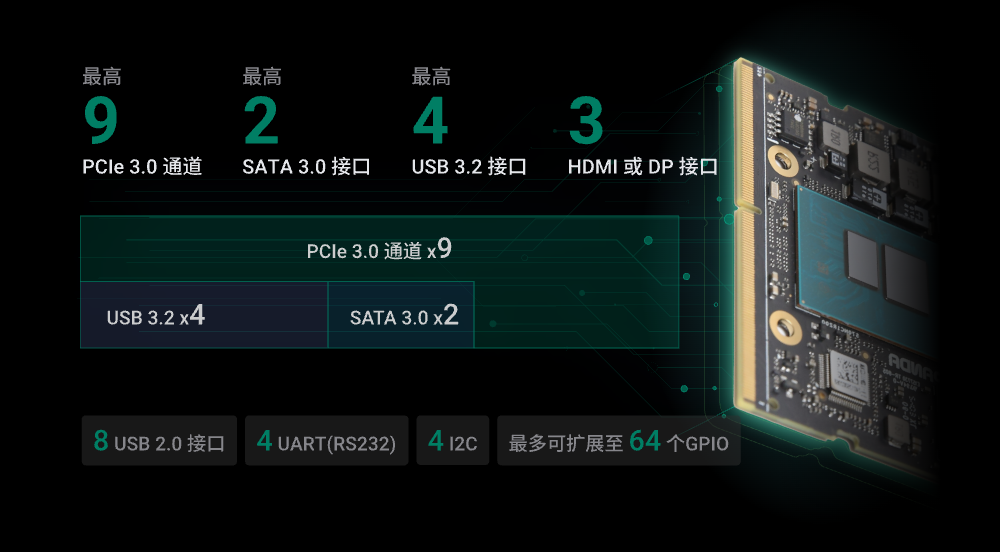

丰富的扩展管脚
LattePanda Mu 公开了广泛的引脚，例如 3 个 HDMI/DisplayPort、8 个 USB 2.0、多达 4 个 USB 3.2、9 个 PCIe 3.0 通道、2 个 SATA 3.0 和 64 个可扩展 GPIO。这提供了无与伦比的灵活性和可扩展性，允许您创建特定的解决方案。

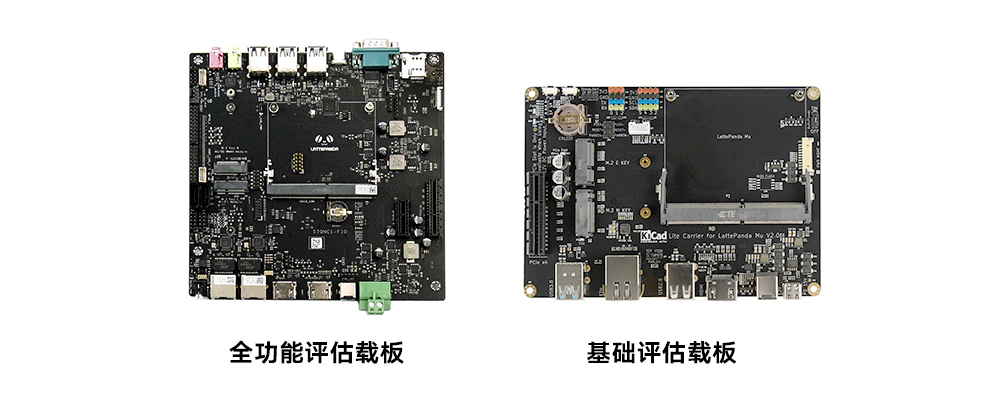

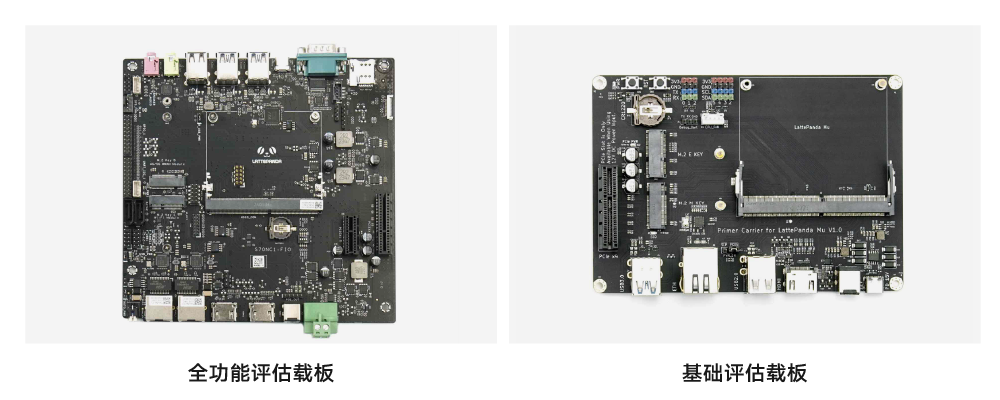

多种载板，开启无限可能
DFRobot为LattePanda Mu计算模块提供了一款基础载板，它是一个全面的开发平台，具备多种接口，可快速进行设计验证。此外，还有一款全功能评估载板可供选择，它引出了LattePanda Mu计算模块的所有引脚，适用于广泛的硬件和软件测试。
注意：基础载板的PCIe插槽，仅在使用12V电源供电时可用

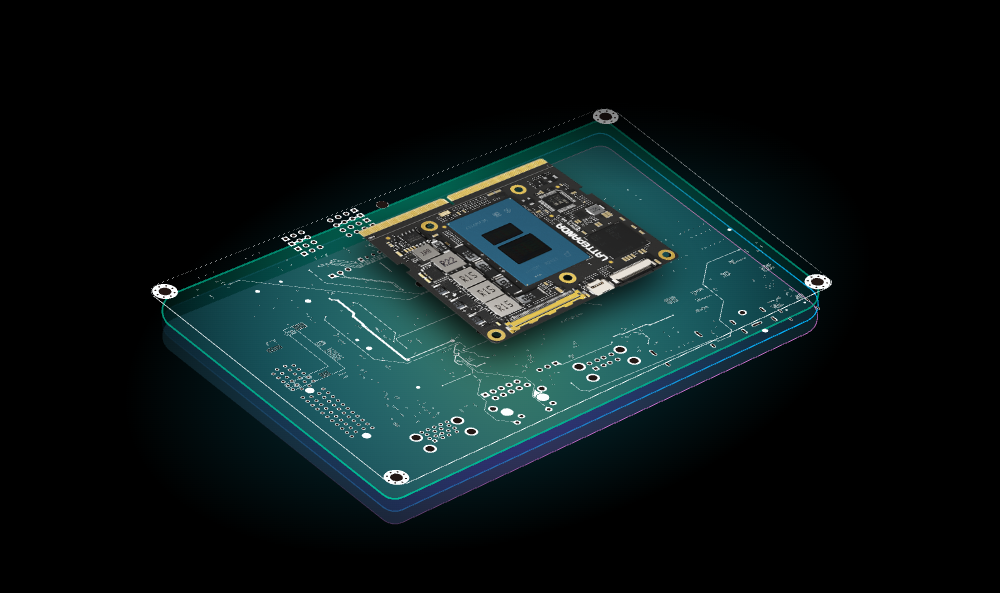

设计载板，从未如此简单
LattePanda Mu x86计算模块提供开源的载板文件和库作为参考资料，使您能够根据具体需求微调载板设计，大幅缩短开发时间
支持多种操作系统
LattePanda Mu支持多种操作系统，如：Windows 10、Windows 11和Ubuntu，确保总有一个系统能满足您的需求。
客制化解决方案
LattePanda 团队提供包括定制载板、开机LOGO、BIOS功能、操作系统等在内的定制服务。如果任何特定需求，请随时通过solution@lattepanda.com与我们联系。LattePanda 团队致力于提供及时和专业的支持，满足定制需求。
特征
- 英特尔处理器 N100（高达 3.4GHz，4 核，4 线程）
- 板载 8GB 4800MHz LPDDR5 内存，支持 IBECC
- 64GB eMMC 5.1 存储
- 可配置TDP：6W~35W
- 多种操作系统支持：Windows 10、Windows 11、Ubuntu
- 丰富的扩展引脚，包括：3 个 HDMI/DisplayPort、8 个 USB 2.0、多达 4 个 USB 3.2、9 个 PCIe 3.0 通道、2 个 SATA 3.0、64 个可扩展 GPIO 等。
- 载板的开源设计文件 （KiCAD）
- 处理器： Intel Processor N100 4 Cores up to 3.4GHz
- 内存：LPDDR5 4800MT/s 8GB，支持 IBECC
- 存储：eMMC 5.1 64GB
- 显示：3 个输出;最大分辨率 4096 x 2160@60Hz
- I/O
- PCIe 3.0：多达 9 个通道
- SATA 3.0：最多 2 个端口
- USB 3.2 （10Gbps）：最多 4 个端口
- USB 2.0 （480Mbps）：8 个端口
- I2C、UART 和 GPIO
- 电源：9~20V
- 操作系统： Windows， Ubuntu
- 环境：0~60°C;0~80% 相对湿度
- 尺寸：69.6 x 60mm
- 处理器：Intel® N100 处理器（睿频：3.4GHz，4核4线程，可调节6~35W TDP）
- 内存：16GB LPDDR5 4800MT/s，支持IBECC
- 存储：64GB eMMC V5.1
- 视频输出：eDP 1.4b；DisplayPort 1.4；HDMI 2.0；每路最大分辨率：4096 x 2160@60Hz
- 输入/输出管脚（金手指）：
- PCIe 3.0：最多9通道
- SATA 3.0：最多2端口
- USB 3.2（10Gbps）：最多4端口
- USB 2.0（480Mbps）：8端口
- 音频：高清音频；I2S
- I2C：SoC 4端口
- UART：SIO 1端口；SoC 3端口
- GPIO：通过移位寄存器扩展至64管脚
- 电源：9~20V
- 操作系统（官方支持）： Windows 10 IoT企业版 LTSC；Windows 11; Ubuntu 22.04 LTS
- 环境条件：工作温度：0
- 处理器：Intel® N305 处理器（睿频：3.8GHz，8核8线程，可调节9~35W TDP）
- 内存：16GB LPDDR5 4800MT/s，支持IBECC
- 存储：64GB eMMC V5.1
- 视频输出：eDP 1.4b；DisplayPort 1.4；HDMI 2.0；每路最大分辨率：4096 x 2160@60Hz
- 输入/输出管脚（金手指）：
- PCIe 3.0：最多9通道
- SATA 3.0：最多2端口
- USB 3.2（10Gbps）：最多4端口
- USB 2.0（480Mbps）：8端口
- 音频：高清音频；I2S
- I2C：SoC 4端口
- UART：SIO 1端口；SoC 3端口
- GPIO：通过移位寄存器扩展至64管脚
- 电源：9~20V
- 操作系统（官方支持）： Windows 10 IoT企业版 LTSC；Windows 11; Ubuntu 22.04 LTS
- 环境条件：工作温度：0~60°C；工作湿度：0~80%相对湿度，无冷凝
- 尺寸：69.6 x 60mm
使用场景
您可以在此套件中选择的其他配件
7英寸 1024x600 触摸显示屏（eDP）
