产品简介
这是一种集发射与接收于一体的光电传感器。检测距离可以根据要求进行调节。该传感器具有探测距离远、受可见光干扰小、价格便宜、易于装配、使用方便等特点,可以广泛应用于机器人避障、流水线计件等众多场合。
注:由于接法超级简单,因此本品不带说明书,上述图即说明书,前方无障碍输出高电平,有障碍输出口(黄色)电平会从高电平变成低电平,工作原理已经标在图上了。

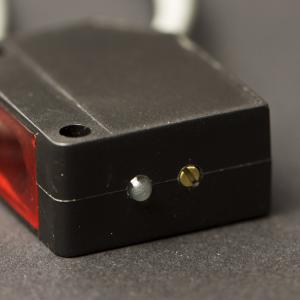

背面图有一个电位器可以调节障碍的检测距离,一旦调节好电位器(如调节好的最大距离60cm)则在有效距离内(如40cm处有障碍物、10cm处有障碍物)则输出低电平,低电平刚好给单片机识别。
产品应用
- 生产线货物自动计数设备
- 多功能提醒器
- 走迷宫机器人
- 厨房自动化系统
- 安防防盗系统等
注意事项:为保护动作的可靠和寿命长,请避免有关规定以外的温度外界(户外)条件下,接近传感器虽为耐水结 构,若装上罩使用,勿使水和水容性切削油等淋到,则可更好地提高可靠性及寿命。还请避免在有化学药剂,特别是在强碱、酸、硝酸、铭酸、热浓硫酸等气候中使用!
技术规格
- 输出电流 DC/SCR/继电器 Control output:100mA/5V供电
- 消耗电流 DC<25mA
- 响应时间 <2ms
- 指向角:≤15°,有效距离3-40CM可调
- 检测物体:透明或不透明体
- 工作环境温度:-25℃~+55℃
- 标准检测物体:太阳光10000LX以下 白炽灯3000LX以下
- 外壳材料及外观:塑料,正方体,黑灰色
- 尺寸:长:30MM宽:20MM厚:13MM 引线长度:45CM
- 红色接5V,黄色接信号,白色接GND
配送清单
