产品介绍
这个正交编码板主要是通过两个红外反射传感器测量直径为42mm的轮子上的十二个齿而得AB两相脉冲波。这两个传感器脉冲波形接近90度的相位差,可通过AB两相波形的超前与滞后判断轮子是正转还是反转。

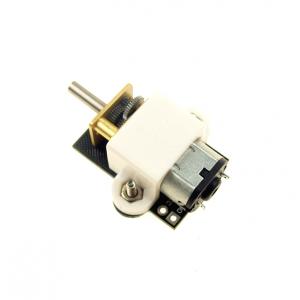

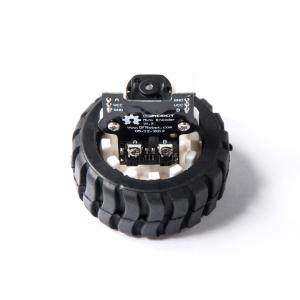

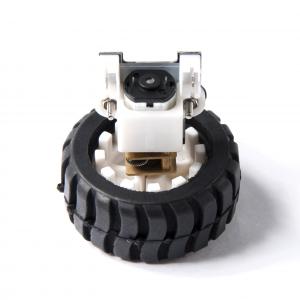

编码器可安装在轮子和底板之间,安装在电机支架上。该编码器使用时无需校准,默认使用电压在4.5 ~ 5.5 V之间,如果要使用3.3V供电,那么请短路R4。
将这个编码器安装到mini robot底盘上,可实现机器人闭环速度和位置控制。
技术规格
- 编码器工作电压:3.3V 或5V(使用3.3V时请短路R4)
- 编码器工作电流:小于14mA(5V)
- 编码器输出信号:2路数字脉冲输出
- 编码器输出脉冲个数:48个/转
- 编码器只兼容42mmx19mm的轮子
- 电机工作电压:3-6V
- 电机额定转速:300RPM(6V)

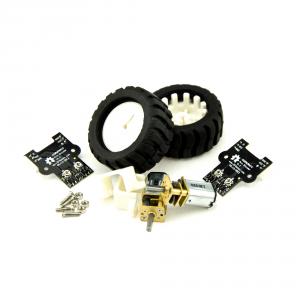

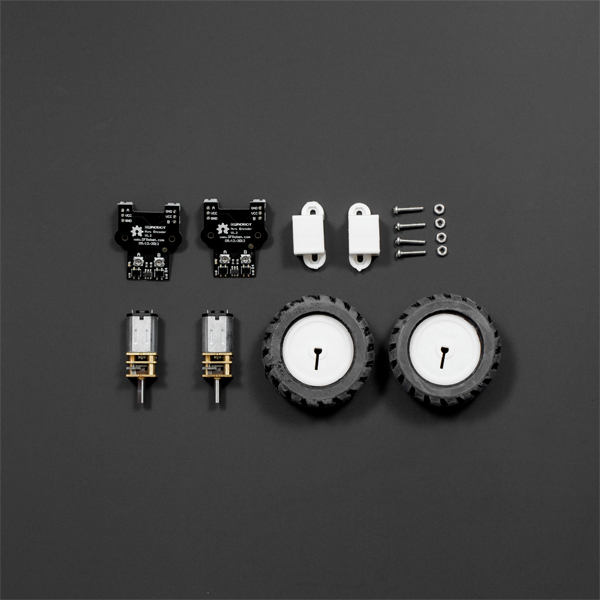

配送清单
相关文档
