产品简介

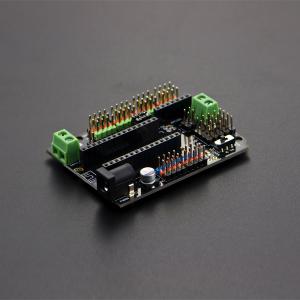

DFRduino Nano(兼容Arduino NANO)是一款开源的控制板,非常适合爱好电子制作的朋友制作互动作品,但对于一些不熟悉电子技术的人,要在Arduino上添加电路是一个比较麻烦是事。特别是像Nano这样的微型控制器,需要插在面包板上进行连线。因此我们特地为NANO设计了一款扩展板,引出Nano的所有端口,真正让它发挥Nano的所有功能。

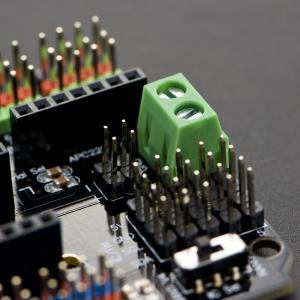

Nano扩展板为你扩展了多个I2C的通讯接口。同时为了便于用户扩展无线模块,扩展板还包含一个兼容Bluetooth V3和APC220的硬件接口,用跳帽进行选择。所有的数字口供电,也可以通过接线柱或者外电源插头接入。板子还带有舵机专用的接线柱,为舵机提供大电流外部供电。

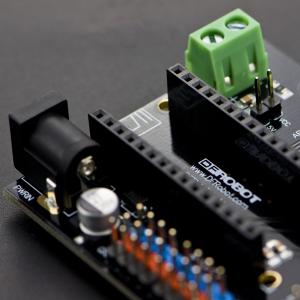

新版的Nano扩展板将VIN/GND的排针改成了接线柱加排针的模式,方便用户自己接线。板子右下方的APC220的排针被移除,改成了插孔形式。
V1.1 更新:新增一个 IIC 接口开关,可兼容 DFRduino Nano V3,DFRduino Nano V4 和 Bluno Nano
技术规格
- 模块电源:+5V
- 舵机接线柱供电:+5V
- 扩展14个数字IO口(14个舵机接口)及电源
- 8个模拟IO口及电源
- 6个PWM接口
- 1个舵机外接电源接线柱
- 1个外接电源输入插针
- 5个I2C总线扩展接口
- 提供3.3V输出
- 兼容APC220/DFRduino Bluetooth V3无线模块接口

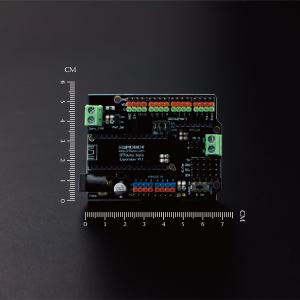

- 模块尺寸:69x54mm
