产品简介
MiniQ是一款专门为竞赛设计的高机动性小车地盘。它比手掌略大,但是动力强劲、运动灵活,非常适合一些对抗性的机器人比赛项目,是一款真正的桌面竞赛机器人。
小车动力来自于一对N20的微型直流减速电机,采用金属齿轮,6V的运行电流为40mA,度转电流为360mA。在安置了1kg的重量后,任然能够保持灵活的运行。尤其是当小车搭载了控制系统,重量大大提升的情况下,还能保证小车原来的灵活度。另外小车带有专用的编码器(用户需另外购买),搭配使用能够实现闭环速度和位置控制,大大提升运行的精度和控制力。车轮自带码盘,大大简化安装和调试。
MiniQ具有极强的扩展性能,不仅能够兼容Arduino、51等控制器,而且车身上有丰富的安装孔,能固定各种传感器和支架。小车四周都有巡线和红外传感器的固定孔,你也可以安上其他更多机械结构。MiniQ采用直径42mm的橡胶车轮,耐磨,抓地力大。在桌面上对抗的时候,绝不会出现打滑的现象。小车是利用左右轮的正反转来转向和前进的,对车轮的要求比较高。因此我们努力完善每个细节,进而提高在你在比赛中的胜率。
大家可能见过国外的比赛中都见过3PI机器人,MiniQ比它略小了一点(直径122mm),但是机械性能并不弱于3PI。搭配国际流行的Arduino控制平台,拥有广泛的用户群和样例代码,可以让你的机器人项目快速成型。我们推荐DFRobot的Romeo多合一控制器,集成控制器、电机驱动和IO扩展,让你的小车一步到位。
用miniQ底盘制作的小车机器人,可以跟随在它前面的物体。感兴趣的用户可以点击查看教程。

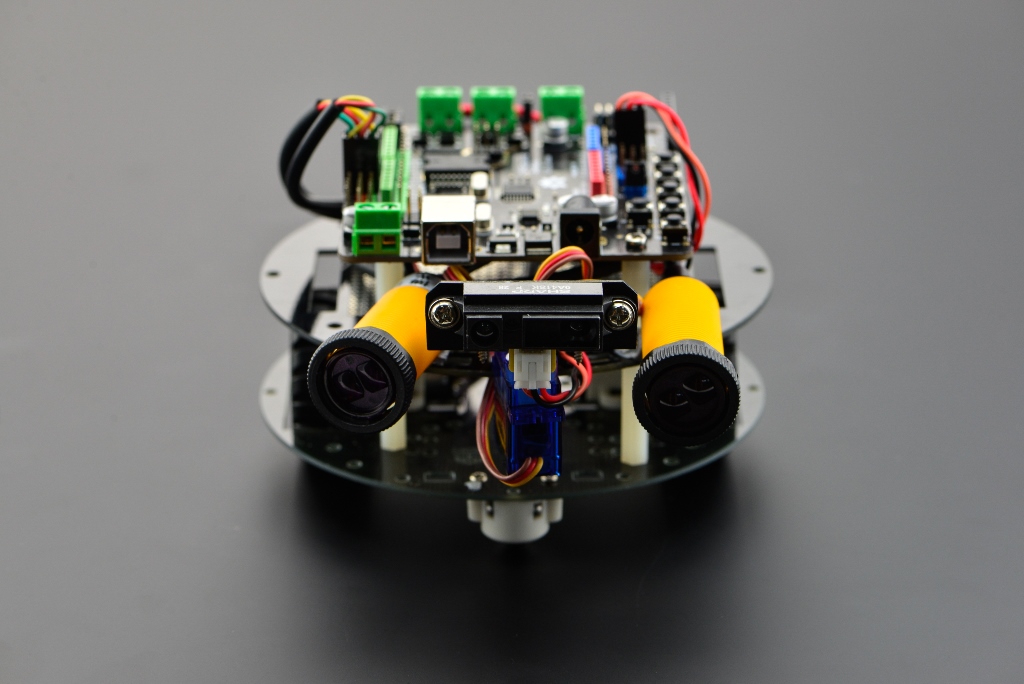

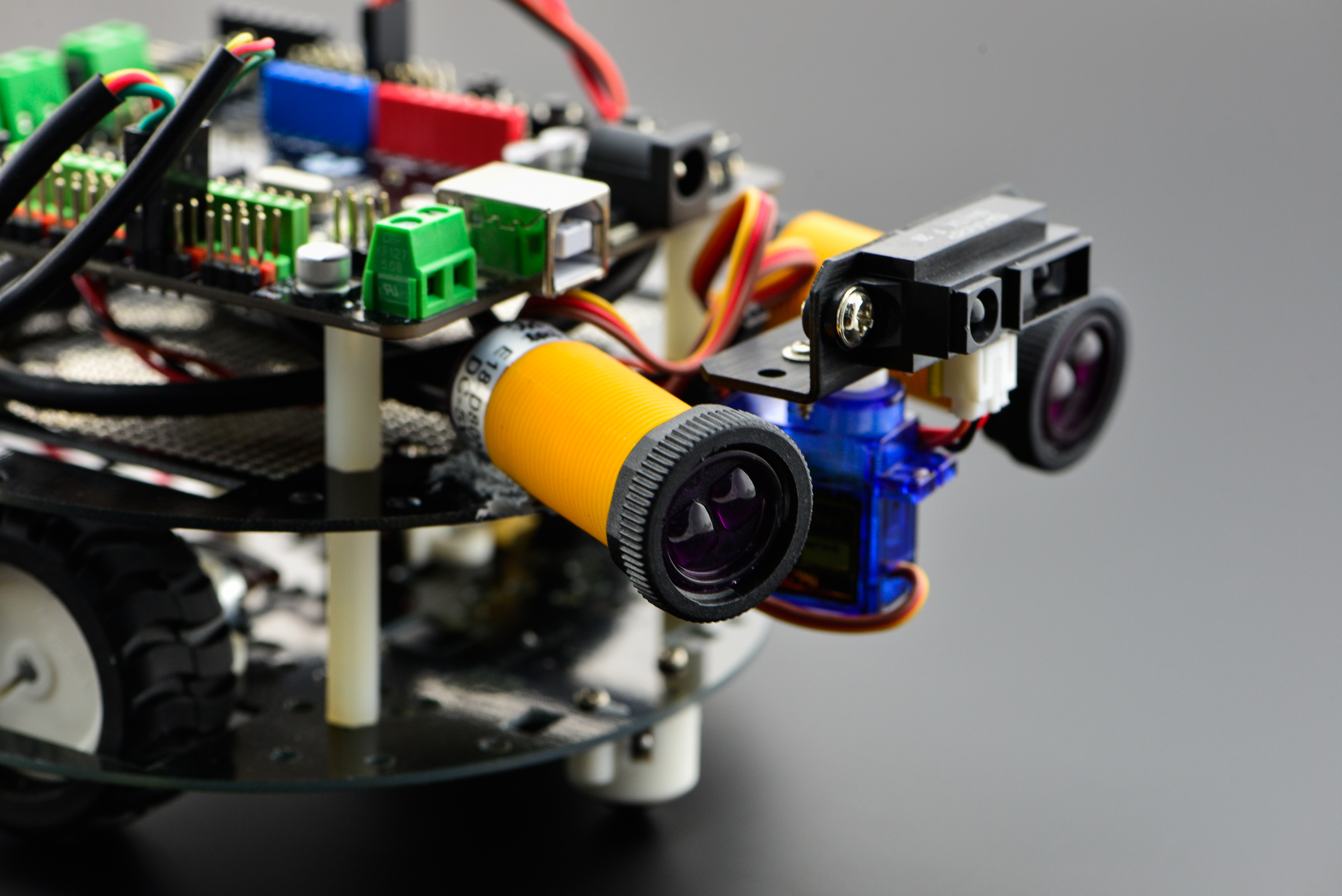

小车的头部加装了3个红外传感器,中间红外测距传感器可以随舵机转动,探测更多角度。

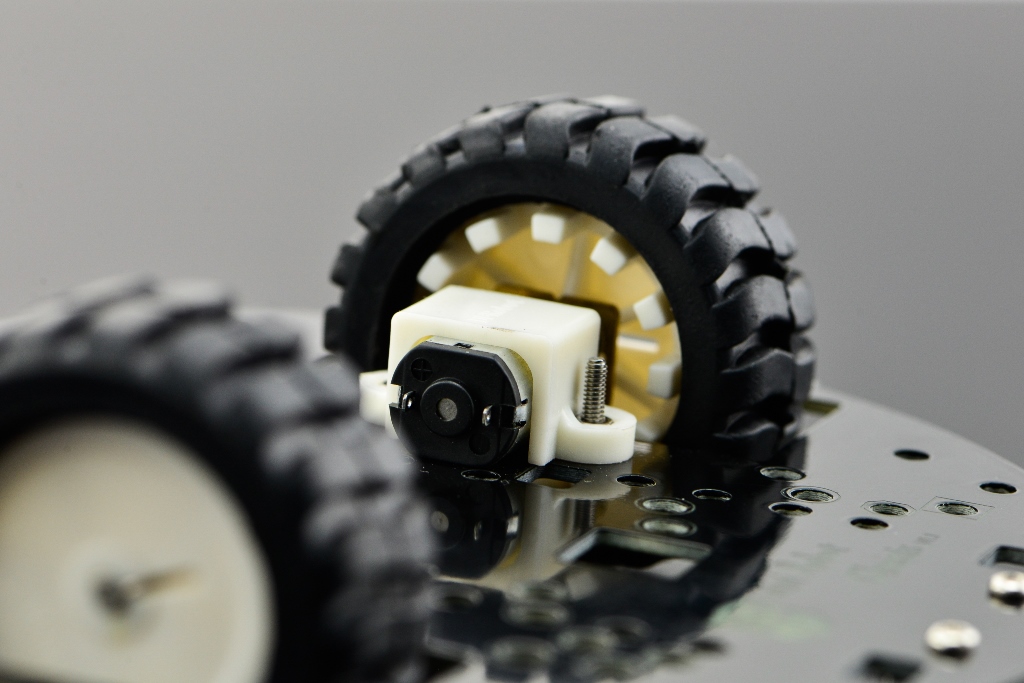

miniQ的小车轮是自带码盘,搭配对应的编码器即可让小车精确的移动。
技术规格
- 底盘直径:122mm
- 轮子直径:42mm
- 底盘高度:15mm
- 兼容Arduino标准板以及Romeo控制器固定孔
- 电机参数
- 工作电压:1.0~6.0V
- 空载转速:290 + 10% rpm@6V
- 齿轮箱减速比:75:1
- 额定转速:220 + 10% rpm@6V
- 额定电流:70mA@6V
- 堵转电流:1000mA@6V
- 堵转力矩:0.8kg*cm@6V
- 重量:15g
配送清单
- N20 电机(SKU:FIT0457) 2个
- 橡胶轮(SKU:FIT0085) 2个
- 万向轮 2个
- MiniQ 2WD底盘 1个
- 电机固定支架 2个
- 固定螺钉 1套
