简介
EDGE102-DMX512控制器是一款基于ESP32-S3+DMX512协议处理芯片的控制器，支持WIFI与蓝牙无线网络，低成本构建可编程的互动交互灯光效果。适用于家庭智能灯光系统、商场氛围灯光以及舞台专业灯光控制等场景。
该款控制器采用先进的双核架构，其中，ESP32-S3负责编程，并支持Wi-Fi和蓝牙无线网络连接，为其提供更多控制选项。而另一颗独立的芯片则专注于DMX512协议的固化处理，两者通过内部I2C通信实现高效连接。这一设计不仅显著提升了系统的稳定性和可靠性，还极大地简化了编程流程。无需深入了解DMX512的底层通信协议，只需发送简单指令即可轻松实现灯光的灵活控制。
DMX512是一种数字调光协议，用于控制灯光和舞台效果设备。它使用RS-485电平进行数据传输，每个控制器可以控制最多512个灯光通道。DMX512广泛应用于舞台、剧场、影视制作等领域，可实现各种灯光效果和特效。
EDGE102-DMX512采用标准的DMX512协议与接口，可直连市场上几乎所有的DMX512灯带驱动器及灯具，并且具有丰富的外设接口：
- 8路全隔离工业开关量输入口
- 1路工业继电器输出口
- 1路RS485接口
- 1路ESP32-S3 I2C接口
- 1路ESP32-S3 UART接口
- 2路ESP32-S3 GPIO
- 1路DMX512 XLR接口
功能指示图

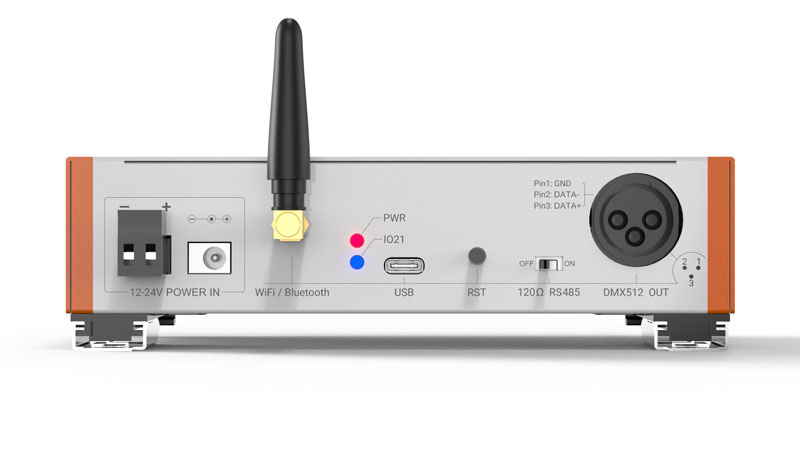

DMX512接口面
功能名称 | 功能说明 |
|---|
| 12V~24V Power IN | 电源输入，电压范围12V~24V，接线端子与DC2.1接口方式二选一 |

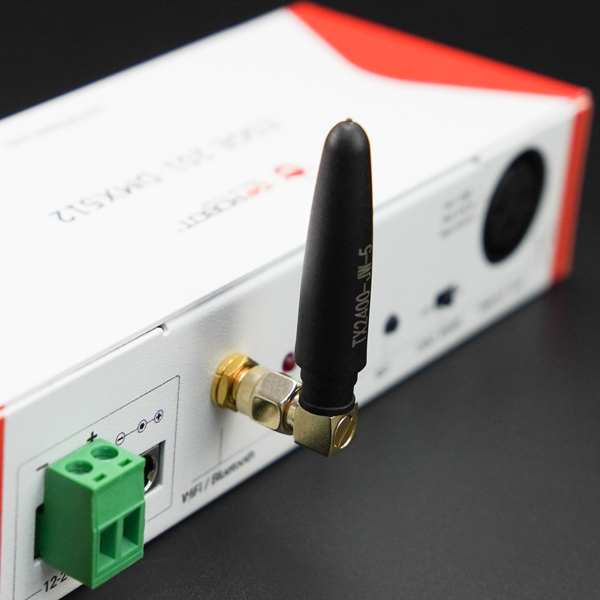

| WIFI/Bluetooth | WIFI及蓝牙天线(SMA母头接口） |
| PWR | 电源指示灯 |
| IO21 | 测试灯，连接在ESP32-S3的IO21接口 |
| USB | TYPE-C USB下载程序接口 |
| RST | 复位按钮 |
| 120R RS485 | RS485 120Ω开关 |
| DMX512 OUT(卡侬母口） | 灯光控制程序输出接口，连接DMX512驱动器 |

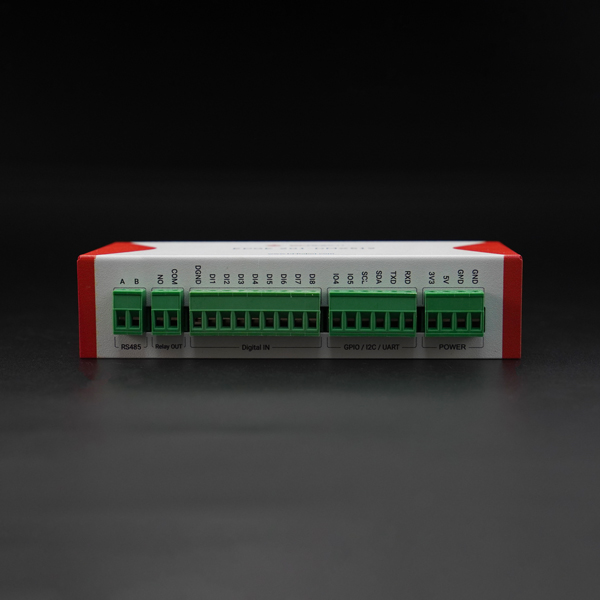

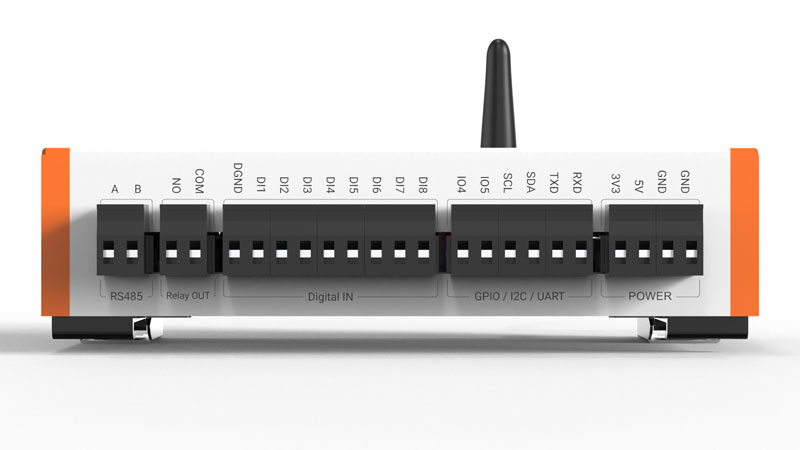

输入输出接口面
功能名称 | 端口名称 | 功能说明 |
|---|
| RS485 | | 1路RS485接口 |
| | A | RS485 A口 |
| | B | RS485 B口 |
| Relay OUT | | 1路继电器输出端口（继电器线圈通过ESP32-S3的IO46控制） |
| | COM | 继电器公共端 |
| | NO | 继电器常开端 |
| Digital IN | | 8路开关量输入端口（全隔离） |
| | DGND | 开关量输入接地端（全隔离，开关量单独接地，与系统地不通） |
| | DI1 | 通道1开关量输入端口，连接在ESP32-S3的IO6 |
| | DI2 | 通道2开关量输入端口，连接在ESP32-S3的IO7 |
| | DI3 | 通道3开关量输入端口，连接在ESP32-S3的IO18 |
| | DI4 | 通道4开关量输入端口，连接在ESP32-S3的IO35 |
| | DI5 | 通道5开关量输入端口，连接在ESP32-S3的IO36 |
| | DI6 | 通道6开关量输入端口，连接在ESP32-S3的IO37 |
| | DI7 | 通道7开关量输入端口，连接在ESP32-S3的IO38 |
| | DI8 | 通道8开关量输入端口，连接在ESP32-S3的IO39 |
| GPIO/I2C/UART | | ESP32-S3原生GPIO/I2C/UART（无隔离） |
| | IO4 | ESP32-S3原生IO4，支持数字量和模拟量 |
| | IO5 | ESP32-S3原生IO5，支持数字量和模拟量 |
| | SCL | I2C SDA，使用ESP32-S3 IO2 |
| | SDA | I2C SDA，使用ESP32-S3 IO1 |
| | TXD | UART TX 使用ESP32-S3 IO43 |
| | RXD | UART RX 使用ESP32-S3 IO44 |
| POWER | | 电源接口 |
| | 3V3 | 3.3V输出 |
| | 5V | 5V输出 |
| | GND | 电源负极（系统地） |
| | GND | 电源负极（系统地） |
产品特性
- 标准DMX512协议及接口，可直连DMX512驱动器和灯具；
- 8路光耦隔离开关量输入口，可直连标准PNP开关量传感器；
- 1路继电器输出接口；
- 1路RS485接口，支持主机和从机模式；
- 1路I2C、1路UART接口，2路GPIO，可兼容更多开源传感器；
- 内置时钟芯片及超级电容，可按时间点和节假日设计不同的功能和效果；
- ESP32-S3主芯片，支持WIFI、蓝牙，支持Arduino编程、MicroPython、上手简单快速；
- 固化了DMX512协议的专用芯片，确保程序运行可靠；
- 金属外壳，支持挂耳安装与导轨卡扣安装
技术规格
- 系统参数
- 供电电压：12V~24V
- 供电接口：DC2.1/接线端子
- 主内核芯片：ESP32-S3
- 程序下载接口：USB-TYPEC
- RTC误差：30天±3秒
- RTC后备电源：超级电容，掉电保持时钟12小时
- 复位按钮：×1
- 输入输出接口
- DMX512输出接口：三芯卡侬母口
- 继电器输出接口：×1
- 全隔离开关量输入接口：×8
- 开关量传感器支持极性：PNP
- I2C接口：×1
- UART接口：×1
- GPIO：×2
- BLINK-LED：×1
- 物理参数

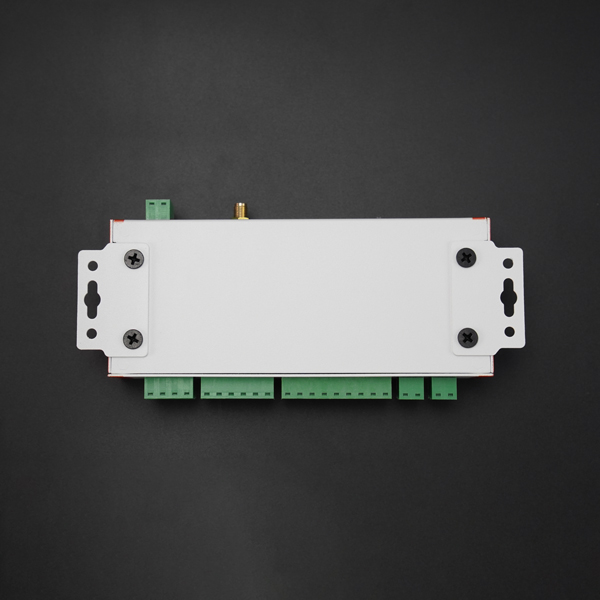

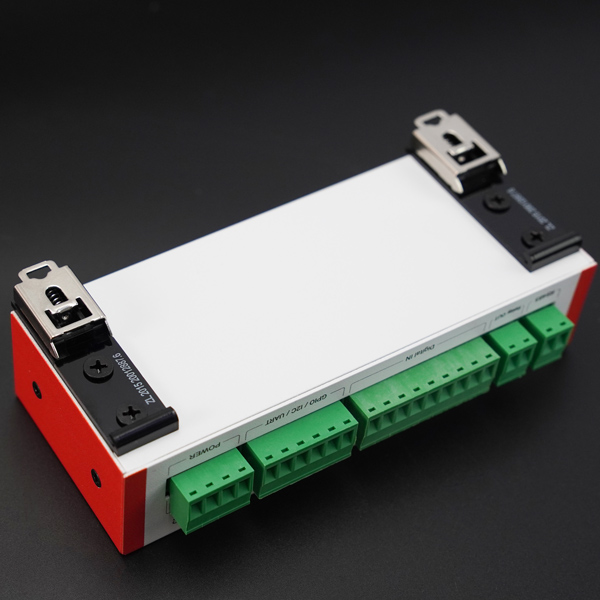

- 安装方式：导轨卡扣安装、挂耳安装
- 外壳：合金钢外壳
- 产品重量：400g

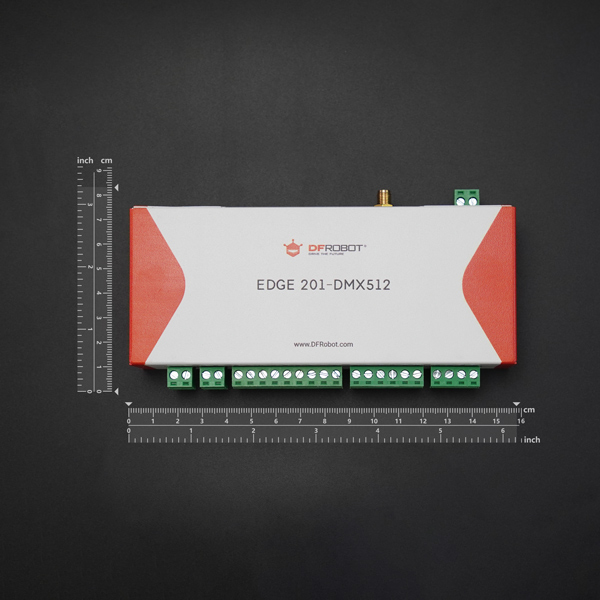

- 产品尺寸：158mm×83mm×37mm

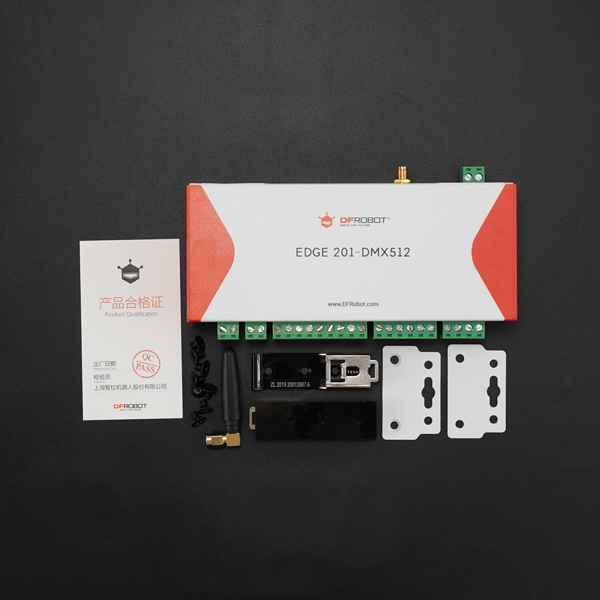

配送清单
- DMX512可编程控制器 *1
- WIFI蓝牙天线 *1
- 35mm DIN导轨卡扣 *2
- 安装挂耳 *2
- 安装螺丝包 *1
