简介
DF推出全新的Raspberry Pi多功能电机驱动扩展板是一款全功能的机器人电机扩展板，适用于Raspberry Pi 4B/3B+/3B/2B/B+/Zero/Zero W/A+。
能够同时支持多路电机、步进电机、舵机、空出摄像头和DIP显示屏排线接口，并且可以板层叠使用扩展出更多的控制接口，特别适合玩家DIY机器人，智能小车，机械手臂，智能云台等各种应用。控制接口简单采用I2C接口，兼容3.3V/5V电平。提供简单驱动例程，用户可以根据例程，修改，添加自己需要的功能，同时还具有UART接口，可以方便实现和外部设备间的通信。内置DC-DC稳压电路，为Raspberry Pi供电电流可达3A。

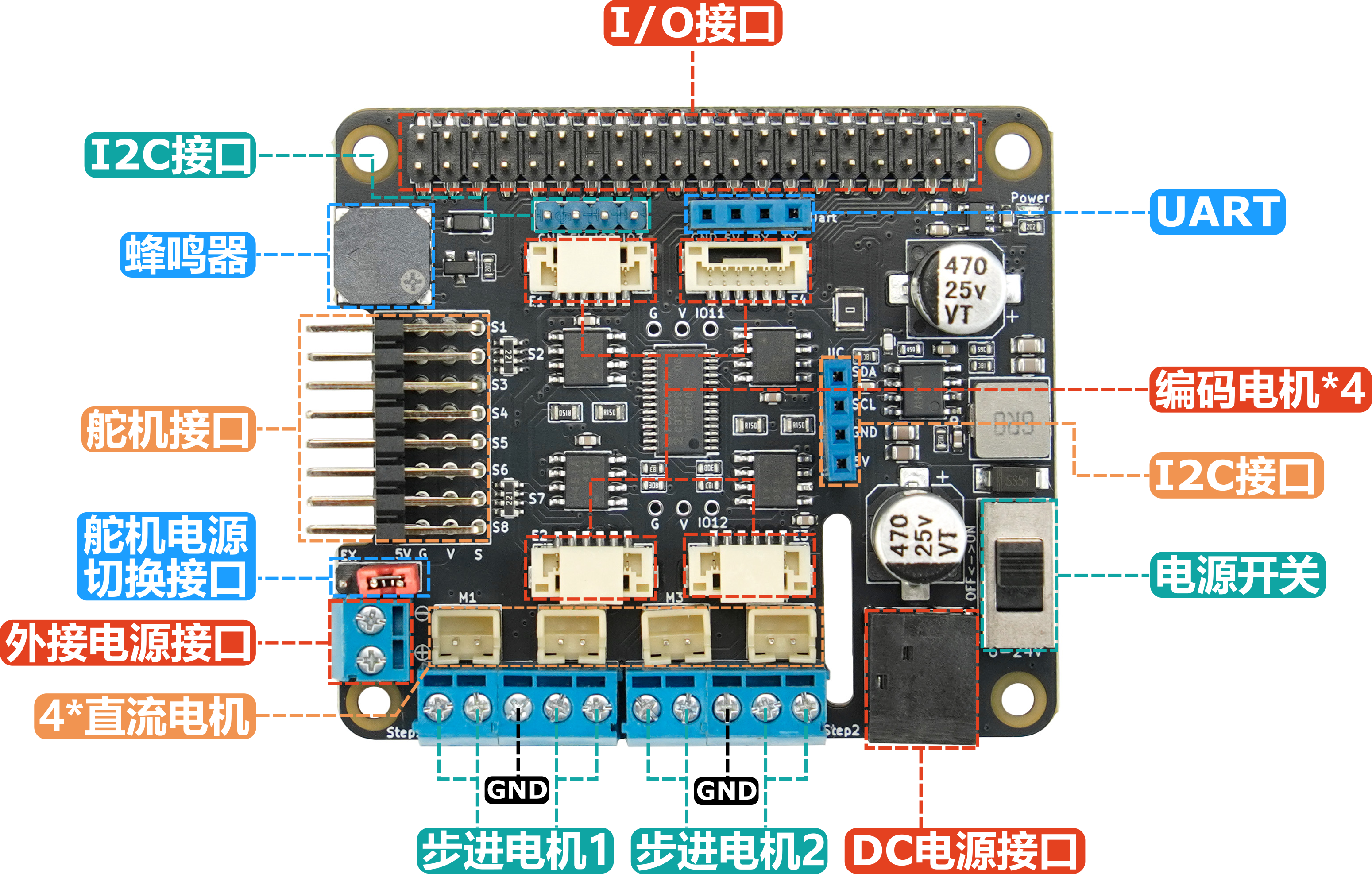

Raspberry Pi 树莓派多功能驱动板 接口图
特点
- 支持同时驱动8路舵机。3Pin（黑红蓝GVS）标准接口接线，方便连接舵机，舵机电源可切换到外部独立供电
- 12位分辨率，可调PWM频率高达1.6KHz，可配置的推挽或开漏输出
- 支持4路6~24V直流电机，PH2.0接口或者螺丝接口端子
- 适用于Raspberry Pi 4B/3B+/3B/2B/B+/Zero/Zero W/A+
- 预留摄像头和DIP显示屏排线接口
- 扩展板预留2个IIC扩展接口，1个串口接口
- 板载无源蜂鸣器，板载红外接收头
技术规格
- 供电电压：6 ~ 25V
- 电源接口:DC2.1接口或3.5mm接线柱
- PWM舵机接口接×8
- 直流电机接口×4
- 编码电机驱动接口×4 6 ~ 25V
- 驱动板IIC地址为0x60

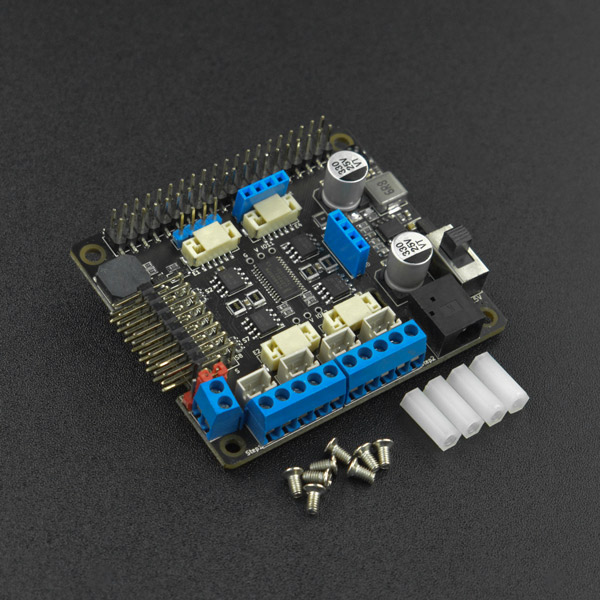

配送清单
