简介

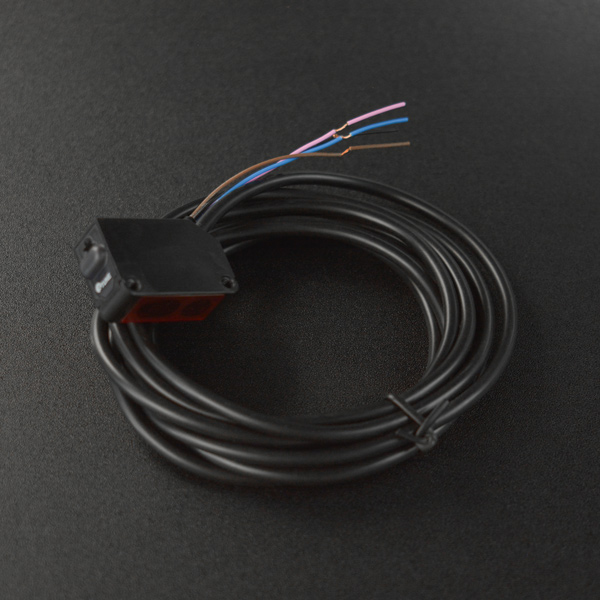

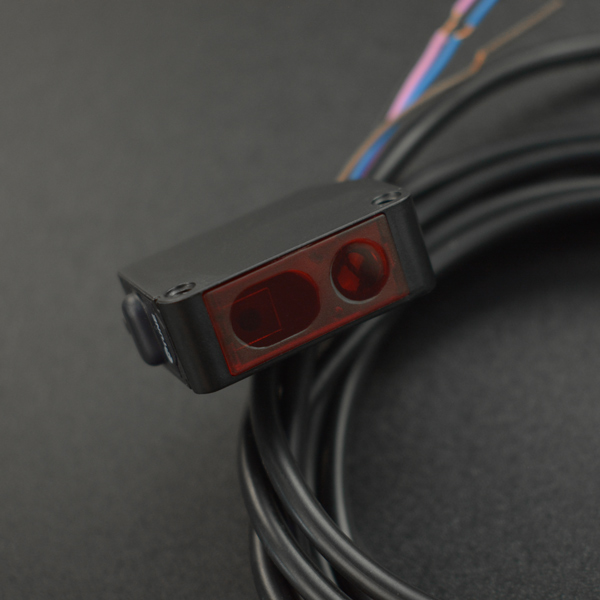

这是一款DC 10V~30V宽电压供电的可检测各种透明或半透明物体的传感器，其搭配反光镜使用，可检测距离为10cm~100cm。
设备具有学习功能，初次安装通过学习功能按键（SmartTune）进行灵敏度设定，以保证使用的最佳性能：方法是将传感器与反射镜对射，并按住设定按钮超过5s，待指示灯交替闪烁时，松开按钮，则设置成功。可通过轻按SmartTune进行常开常闭的切换，实现NPN常开，NPN常闭，PNP常开，PNP常闭，满足不同场景需求。带短路保护、逆反极性，过电流保护，浪涌保护和双输出独立保护，使用安全可靠。
基本设定
常开常闭设定
短按SmartTune按键可进行常开常闭设定。
| 状态 | 无检测物体 | 有检测物体 |
| 常开 | 稳定指示灯亮，动作指示灯灭，输出关闭 | 稳定指示灯亮，动作指示灯亮，输出开启 |
| 常闭 | 稳定指示灯亮，动作指示灯亮，输出开启 | 稳定指示灯亮，动作指示灯灭，输出关闭 |
注：稳定指示灯为绿色，动作指示灯为橙色。上电设置完成后，若稳定指示灯常亮，则设置成功；若稳定指示灯常灭，则设置失败；若稳定指示灯和动作指示灯急速闪烁，则表明输出短路。
最大灵敏度设定
| 类型 | 步骤 | 调整 | 适用场景 |
回归反射型 回归反射型 | 1 | 固定好设备和反射板，在无检测物体情况下，长按SmartTune按键直到稳定指示灯和动作指示灯交替闪烁 | 适合检测无反光透明物体或者不透明物体 |
| 2 | 松开SmartTune按键，设定完成。(若设备有振动，可等待一个振动周期结束后执行此步骤) |

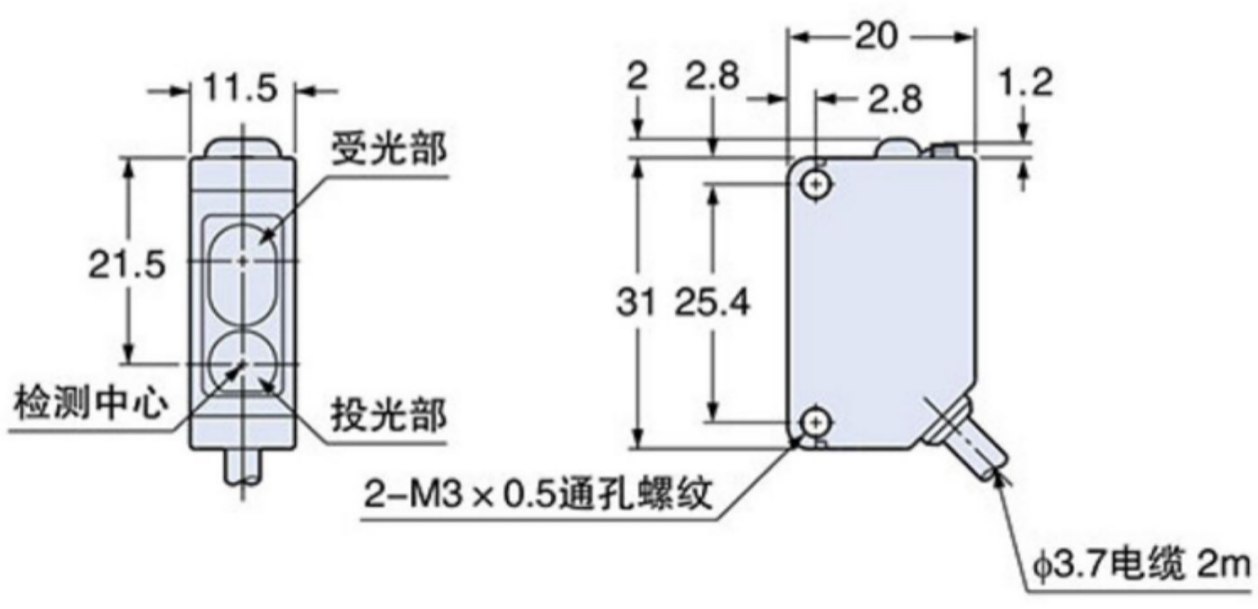

安装图

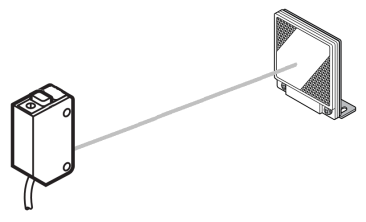

注：投光部需要正对反射镜安装，反光镜距离传感器的距离应大于100mm。
引线长度为2m纯铜柔软线缆。
接线顺序：棕色正极，蓝色负极，黑色PNP，粉红色PNP。
技术规格
- 控制输出：100mA(30V DC)
- 控制输入：10V~30V DC
- 额定电流：15mA
- 检测距离：1000mm
- LED光源：红色聚光光源
- 响应时间：5ms
- 应差：15%
- 重复精度：1mm
- 保护电路：逆反极性，过电流保护，浪涌保护，双输出独立保护
- 指示灯：橙色LED(输出动作指示灯)，绿色LED(稳定指示灯)
- 光点直径：Φ2mm～Φ25mm（从 1mm 至 1000mm 逐渐增大）
- 工作环境：-10℃~60℃，35%RH~65%RH
- 防护等级：IP24
配送清单
- 镜反射光电开关 ×1

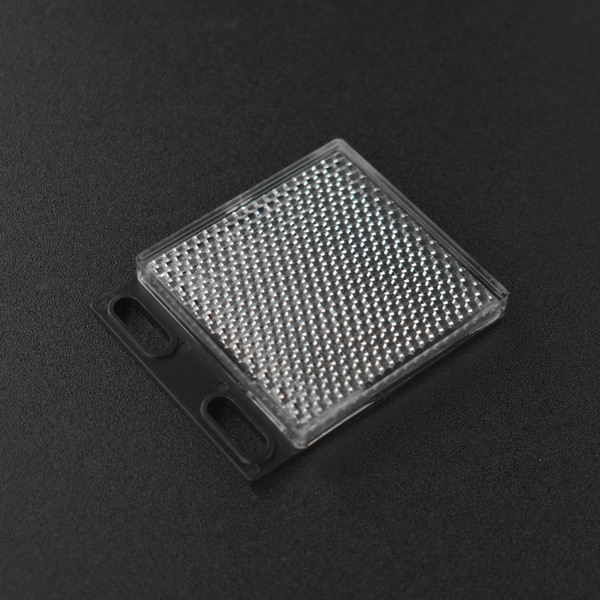

- 反光镜 x1
- M3 x 0.5螺丝 x2
- 安装板 x1
