简介
ART-Pi 是 RT-Thread 官方推出一款具有高度可扩展性的硬件，能很好的满足绝大多数开发人员的 DIY 想法，其具备性能强大的主控，实用的外设，丰富的扩展接口，是学习、开发、DIY 的不二之选。

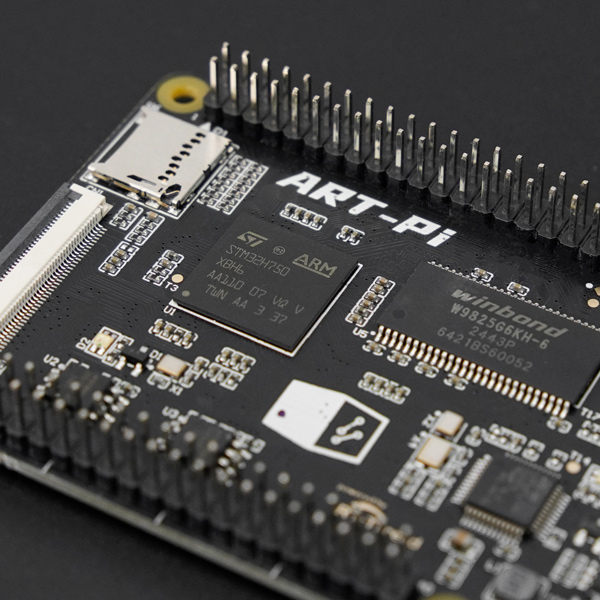

ART-Pi开发板的核心为ST的STM32H750跨界处理器，我喜欢称基于Cortex-M7的处理器为“跨界处理器”，因为比一般基于Cortex-M0、M3、M4的MCU强，但又比Arm Cortex-A系列处理器弱，介于两者之间。STM32H750是ST的超值系列微控制器产品，包含Arm Cortex-M7内核（具有双精度浮点单元），工作频率高达480 MHz。内嵌的128 KB闪存，有点小，只能说提供了一种超具性价比的嵌入式解决方案。（但小RoM，大SRAM又是高端单片机的进化之路，毕竟像H7这种高端单片机，事实上你给多少RoM都不够，所以能扩展RoM才是最好的处理方式）。ART-Pi开源板上搭载的具体型号为STM32H750XBH6，是STM32H750系列中规格配置最高的一款产品。
板载了WindBond的SDRAM，型号为W9825G6KH-6，32MB容量，这对于一个MCU开发板来说是无法想象的。无线通讯方面采用正基的FM蓝牙双频WiFi三合一模块AP6212A，支持BT4.2+WiFi单频+FM。

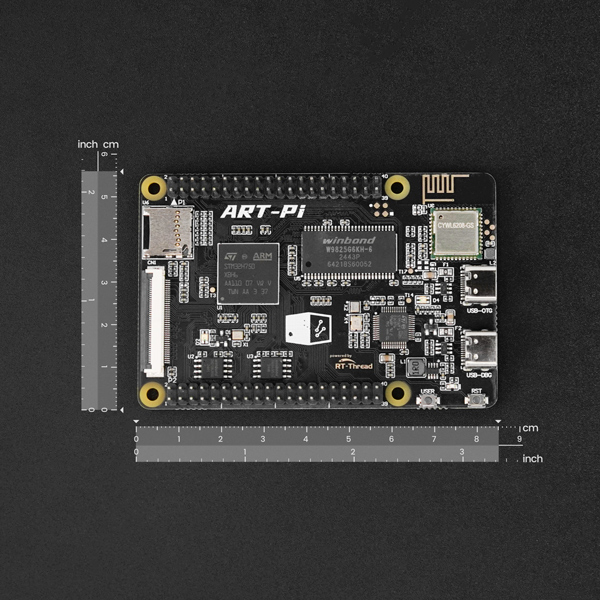

硬件结构
硬件配置
- STM32H750XBH6:Cortex-M7内核，主频高达480Mhz，具有16KB I/D Cache,1MbytesRAM
- Nor Flash×2(W25Q128,W25q64)
- AP6212(WiFi+Bluetooth)
- USB-OTG(Type-C接口)
- 用户按键×1，复位按键×1
- LCD(RGB 888)
- SDRAM(32M)
- SD Card
- 树莓派扩展接口
- ART扩展接口
- 板载ST-Link V2-1
引脚对照表
接口说明
- 4路UART(支持LPUART)
- 3路SPI
- 2路Hardware IIC
- 1路USB-FS
- 1路ETH
- 1路SAI
- 1路DCMI
- 2路CANFD
- 超过15路ADC(支持差分输入ADC)
- 超过15路PWM(支持高精度定时器HRTIM)

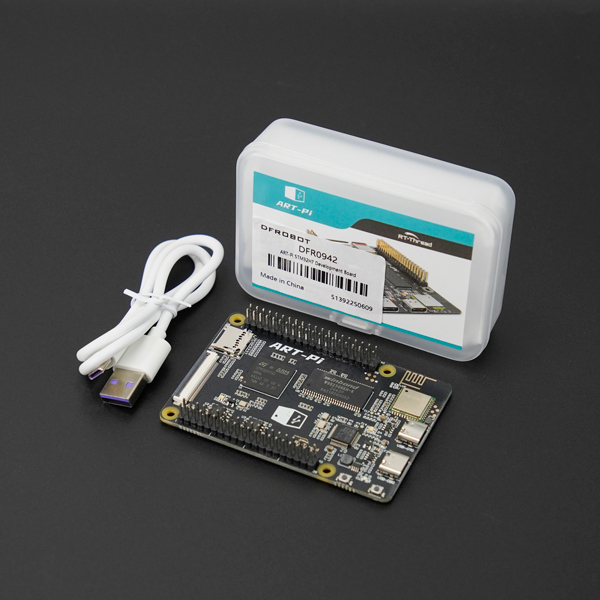

配送清单
- ART-Pi开发板 ×1
- USB-typec数据线（80cm） ×1
