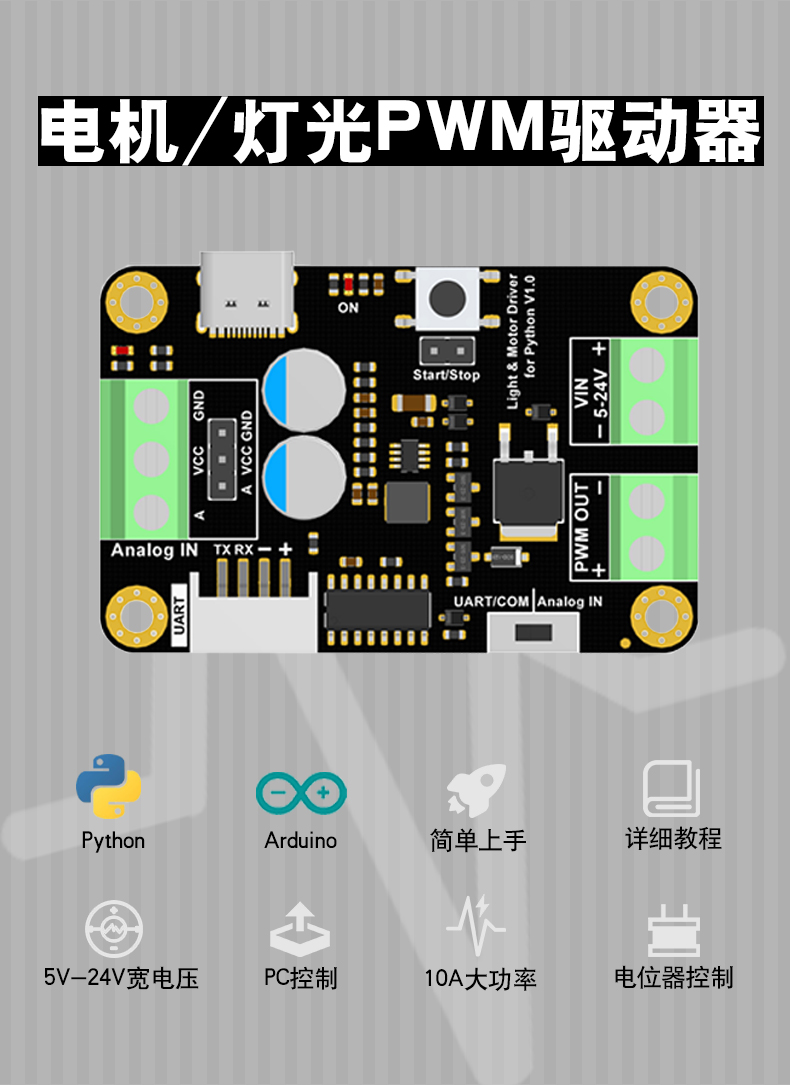

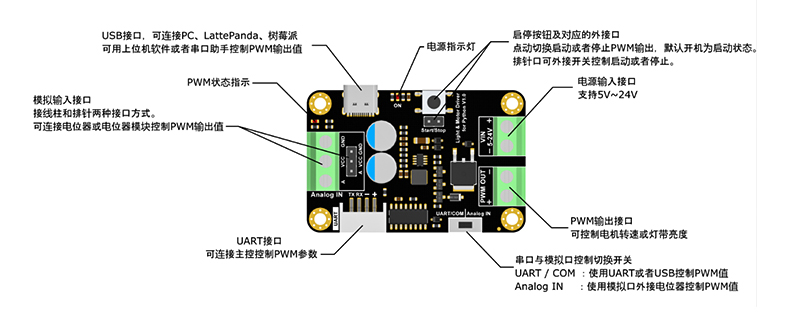

电机及灯光驱动模块

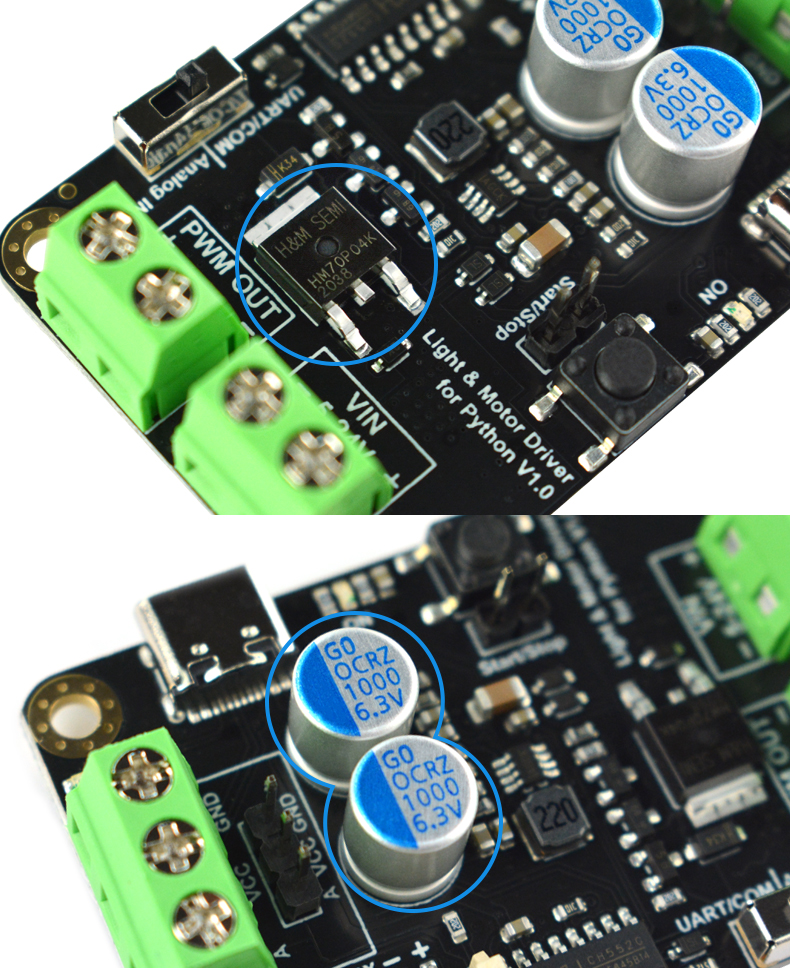

采用大功率MOS管，支持10A大电流输出。能驱动50W的直流电机或者整卷5米灯带。
两个高质量1000uF大容量电容，确保在驱动大功率设备时，系统依然能稳定运行。

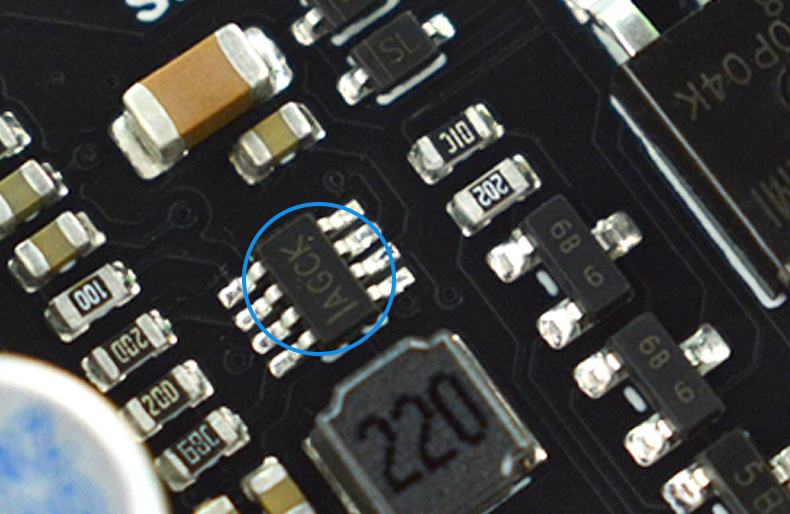

采用专用DC-DC降压芯片，支持5V~24V宽电压输入
支持接线柱和排针两种方式连接电位器或者电位器模块，灵活方便

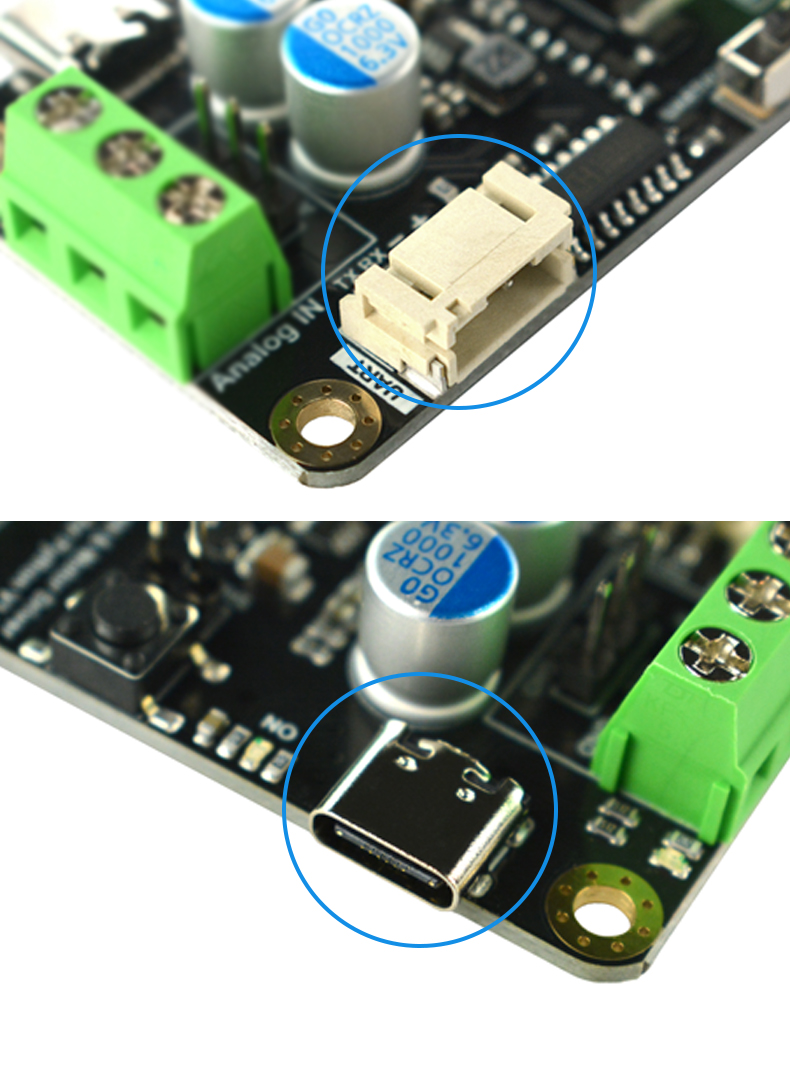

UART接口，标准Gravity接口，接插简单
USB-TYPEC接口直连电脑，无需转接板

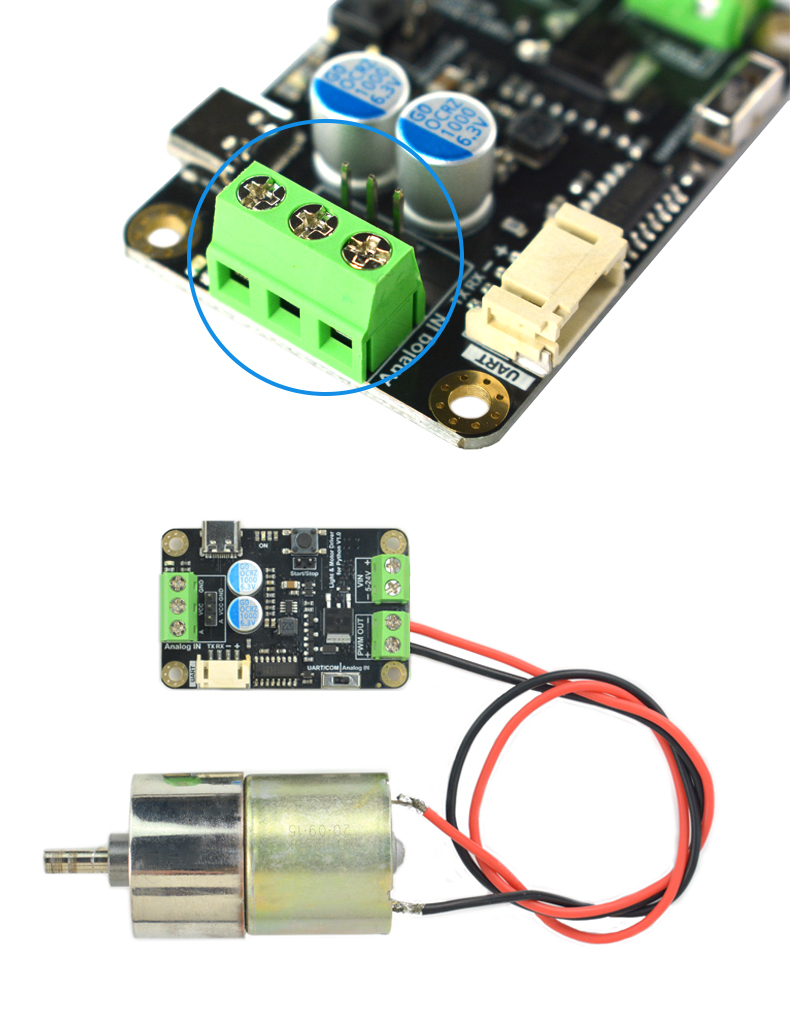

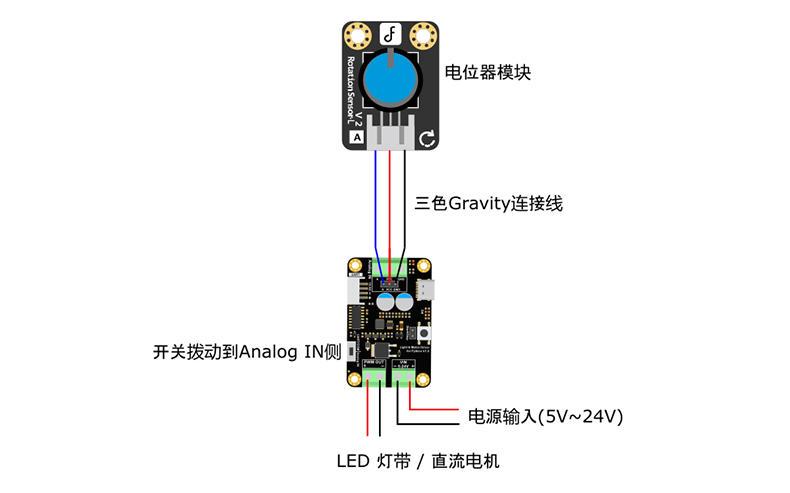

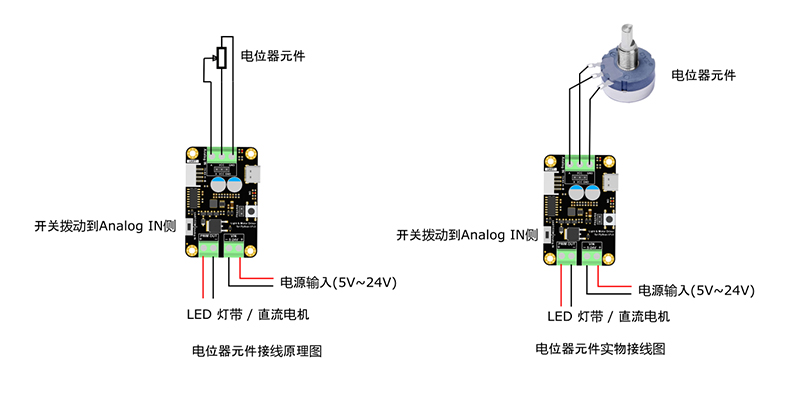

左侧图为电位器元件的接线方式原理图。你需要自己准备电位器元件，并焊接好连接线，然后按图把连接线连接到接线柱上。 右侧图是一个典型的电位器实物连接图，一般是电位器的中间引脚为可调端。连接时请先确定好你的电位器哪一个引脚是可调端，电位器的可调端接入 “A” 端口。电位器可选择阻值为4.7K~470K之间的均可。

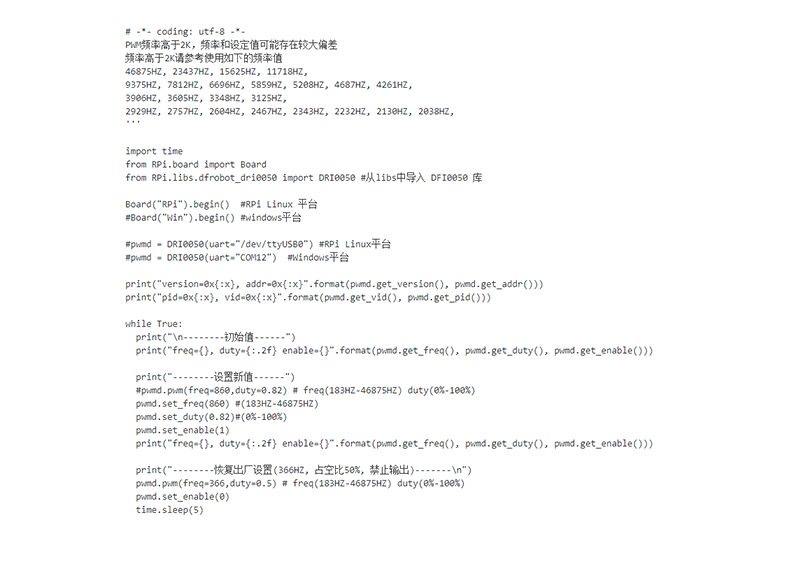

全平台Python编程控制方式：连接USB到WINDOWS电脑/树莓派/Lindux工控机/MAC，可采用Python实时控制电机速度或灯光强弱，无需额外的使用MCU主控器。

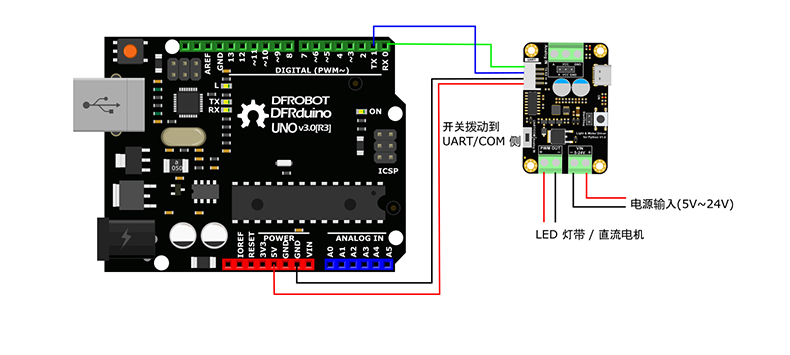

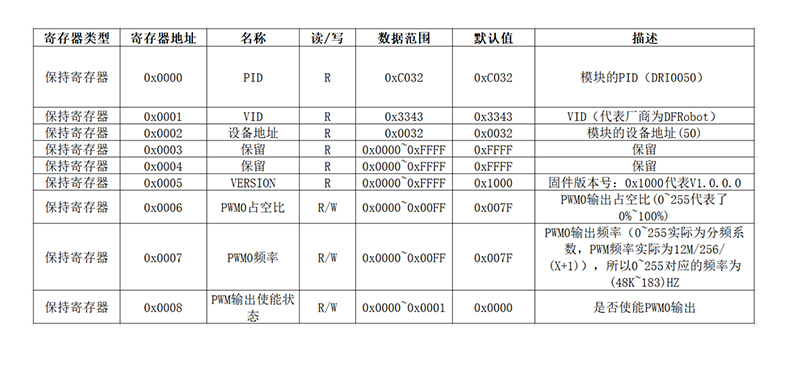

Arduino编程控制：提供Arduino例程代码，使用标准ModbusRTU协议，且寄存器数据开源，可快速掌握使用ArduinoUNO、ESP32等主控驱动电机或灯带。
DF官网的产品WIKI上提供了产品的详细使用方法，编程方法。更多产品资料请前往产品学习资料页面：wiki.dfrobot.com.cn/Light_and_Motor_Driver_for_Python_SKU_DRI0050?keyword=DRI0050
https://wiki.dfrobot.com.cn/Light_and_Motor_Driver_for_Python_SKU_DRI0050#target_5

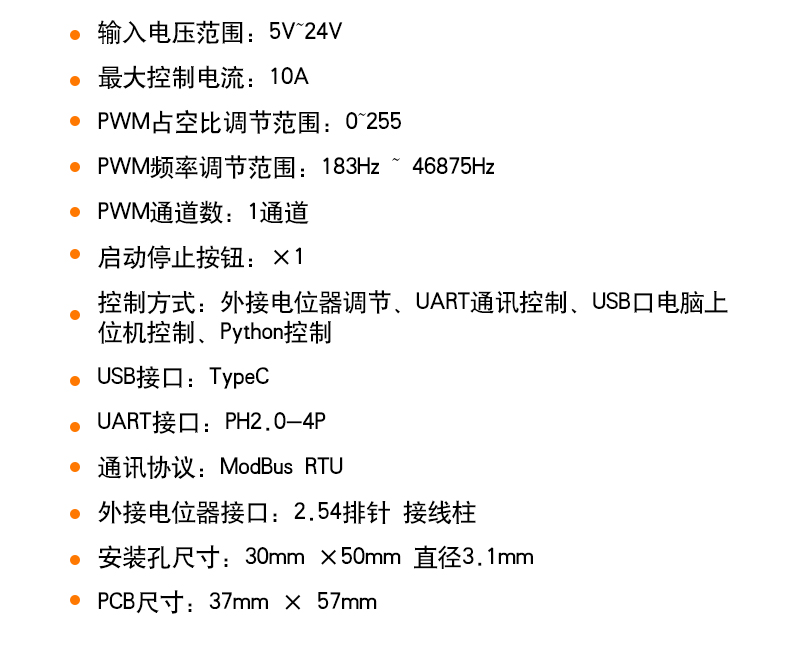

输入电压范围：5V~24V
最大控制电流：10A
PWM占空比调节范围：0~255
PWM频率调节范围：183Hz ~ 46875Hz
PWM通道数：1通道
启动停止按钮：×1
控制方式：外接电位器调节、UART通讯控制、USB口电脑上
位机控制、Python控制
USB接口：TypeC
UART接口：PH2.0-4P
通讯协议：ModBus RTU
外接电位器接口：2.54排针 接线柱

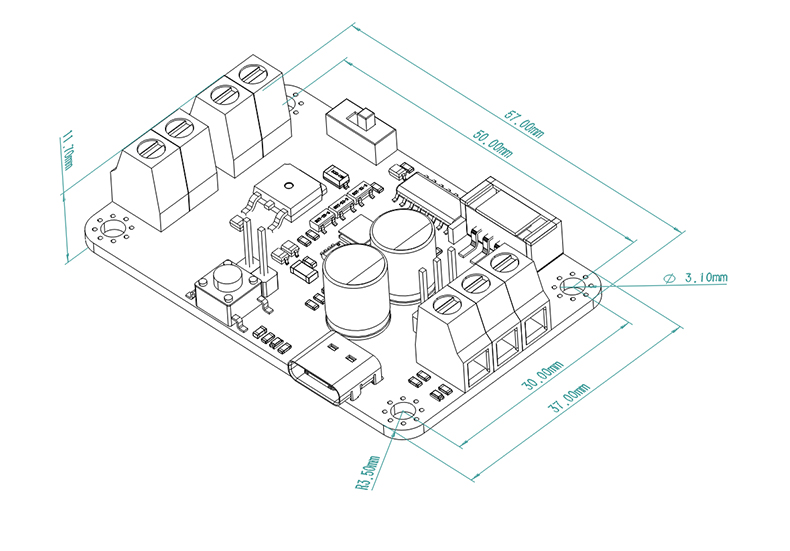

安装孔尺寸：30mm ×50mm 直径3.1mm
PCB尺寸：37mm × 57mm
产品WIKI
Light & Motor Driver for Python x1
Gravity 4P连接线（连接UART） x1

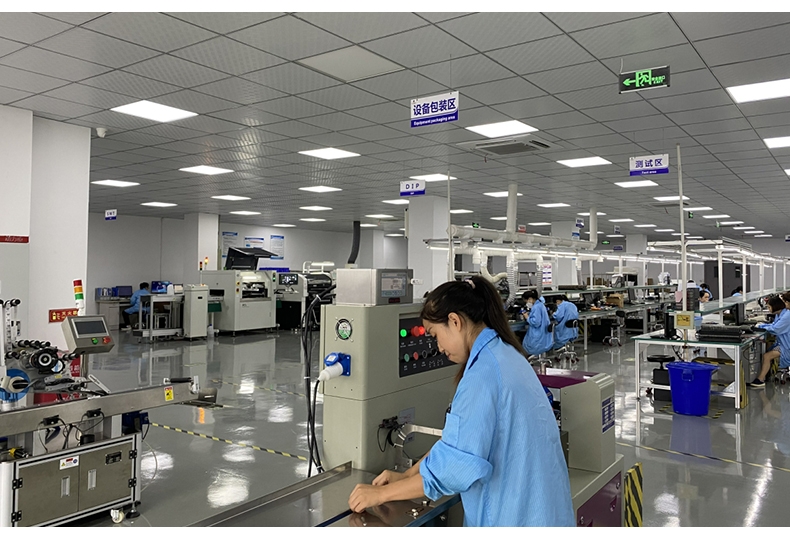

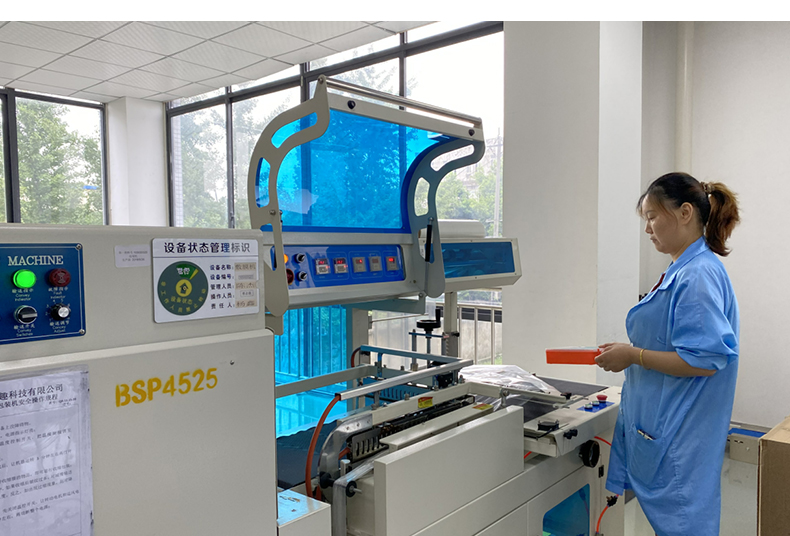

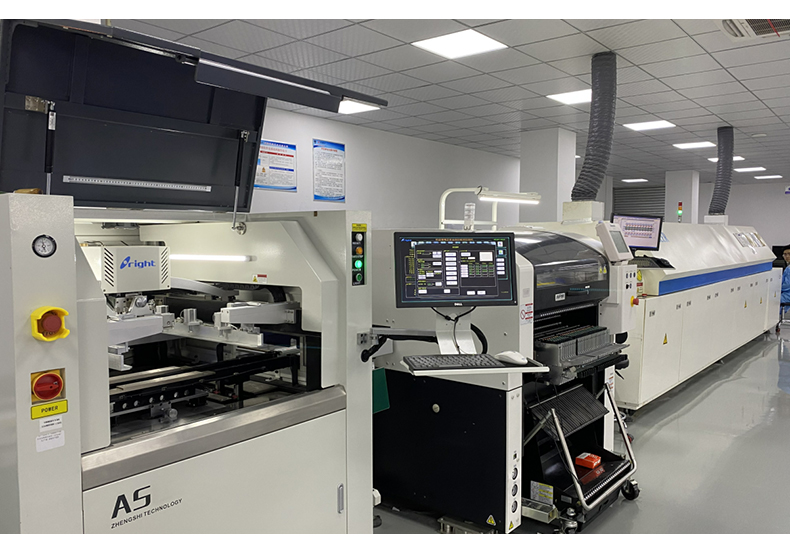

DFRobot公司自建成都生产基地，占地面积10000平方米，通
过了ISO9000“环境管理”、“职业健康安全管理”、“质量管
理”三体系认证。企业管理规范，生产质量严格把控。
产品特性
1、Python代码编程，无需主板或转接器。简单易用。
2、Windows软件控制，无需编程，即插即用。
3、UART通讯控制，可方便嵌入设备长期使用。
4、外接电位器控制，手动控制，无需编程。
5、标准MODBUS协议，协议公开，可灵活定制自己的控制方式。
6、5V~24V宽电压支持，适配更多的电机和灯带。
7、大电流MOS管驱动，10A承载能力。
应用场景
Python代码控制
1、连接USB接口，可直接使用Python代码对电机速度、灯光进行自动化控制。无需额外增加主板或者转接器。
2、不论是windows电脑、苹果电脑、树莓派、工控机电脑还是LattePanda均可非常方便的驱动。

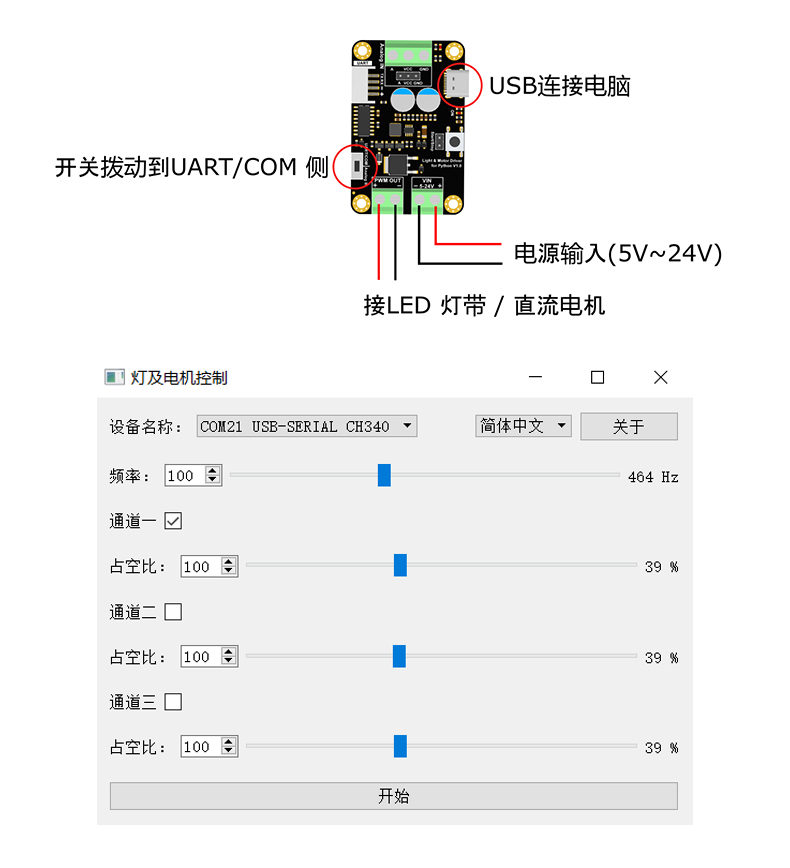

USB口通讯，电脑控制
1、电脑散热风扇、散热水泵的改造。可直接在电脑上手动调节，也可以读取CPU温度自动调节。
2、由于上位机可精确调节频率和占空比，可用于测试电机产品或者灯带产品。或者用于小设备优化改造。
3、制作在电脑上控制的办公小风扇，风速可自动调节或者在电脑上调节。插上USB即可使用。
4、MODBUS通讯协议。
UART通讯，主板编程控制
1、制作特殊效果或者特定时间开启或者调节灯光大小的项目。或者和传感器配合的项目。例如自动调节风力的风扇，自动控制亮度的灯带。
2、鱼缸或者浇花的水泵出水量的自动控制。
3、节日氛围灯的自动控制。
电位器手动控制
1、家电改造，制作可调风扇。
2、电动工具制作，改造，可调转速。
3、灯带灯光控制改造。
4、鱼缸或浇花水泵的出水量控制。
技术规格
- 输入电压范围：5V~24V
- 最大控制电流：10A
- PWM占空比调节范围：0~255
- PWM频率调节范围：183Hz ~ 46875Hz
- PWM通道数：1通道
- 启动停止按钮：×1
- 控制方式：外接电位器调节、UART通讯控制、USB口电脑上位机控制、Python控制。
- USB接口：TypeC
- UART接口：PH2.0-4P
- 外接电位器接口：2.54排针 接线柱
- 安装孔尺寸：30mm ×50mm 直径3.1mm
- PCB尺寸：37mm × 57mm
配送清单
- Light & Motor Driver for Python x1
- Gravity 4P连接线（连接UART） x1
