简介

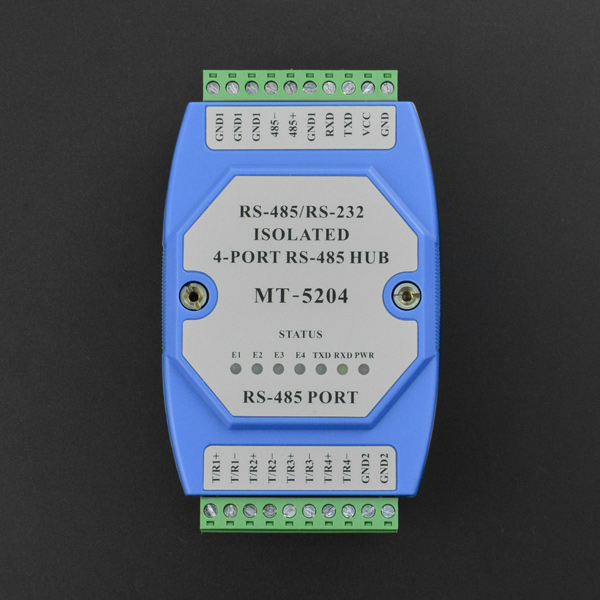

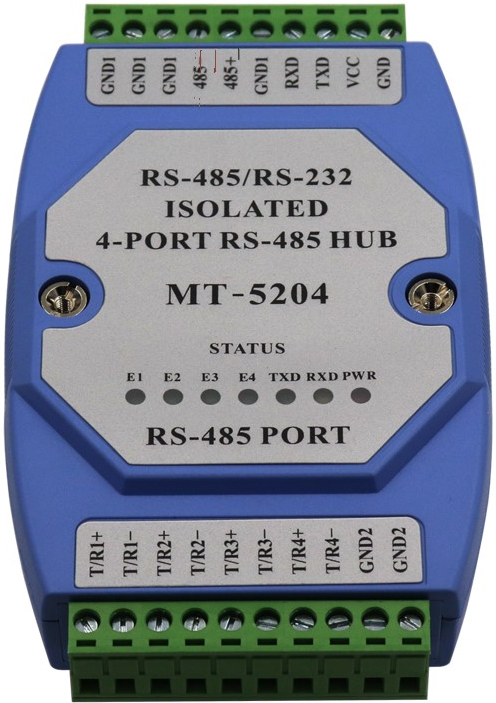

这款四口集线器是一款专为解决复杂电磁环境下RS485大系统要求而设计的 RS485总线分割集线器。支持传输速率最高达115.2Kbps，为了保证数据通讯的安全可靠，RS485接口端采用光电隔离技术，防止雷击浪涌引入转换器及设备，内置的光电隔离器及600W浪涌保护电路，能够提供2500V的隔离电压，可以有效地抑制浪涌和静电放电等干扰，供电采用外接开关电源供电，安全可靠，非常适合户外工程应用。
在RS485工作模式下，传输距离大于1200米且性能稳定，采用的判别电路能够自动感知数据流向，并且能够自动切换使能控制电路，解决了RS485收发转换时延问题，可广泛适用于电力采集系统中，是一款性能卓越的数据接口转换模块。
集线器提供星型RS485总线连接，各端口均具有短路及开路保护。光电隔离电压达2500V，用户可以轻易改善RS485总线结构，分割网段，提高通信可靠性。当雷击或者设备故障产生时，故障网段将被隔离，以确保其它网段能够正常工作，大大提高了现有RS485 网络的可靠性，有效缩短了网络的维护时间。
技术规格
- 接口特性：接口兼容EIA/TIA的RS-232C、RS-485标准

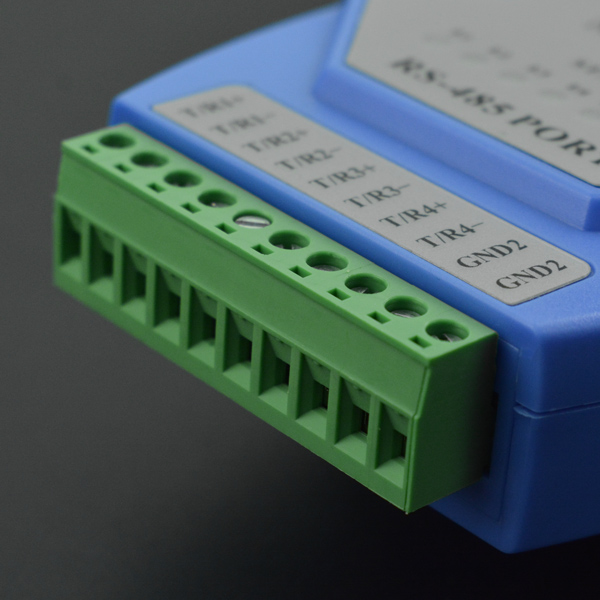

- 电气接口：两侧各10位插拔式接线端子
- 传输介质：双绞线或屏蔽线
- 工作方式：异步半双工
- 工作电源：9V～30VDC/150mA
- 信号指示：7个信号指示灯,电源 PWR）、发送（TXD）、接收（RXD）、故障（E1-E4）
- 隔离度：隔离电压2500V
- 传输速率：300bps～115.2Kbps
- 保护等级：RS-232端口±15kV ESD保护、RS-485端口每线600W的雷击浪涌保护
- 传输距离：0～5km(115.2Kbps～300bps)
- 使用环境：温度为-25℃～70℃，相对湿度为5%～95%，海拔≤3000m
- 尺寸：120mm*77mm*40mm
