简介
这款背景抑制光电开关,检测距离30-120mm(不同工况下可能有差异),可通过旋钮进行检测距离调节,相应时间1ms,反应迅速且稳定。产品采用ABS材料。环保耐用,检测不受颜色和背景影响,受表面粗糙程度影响小。带反接保护,过流保护和过压保护,使用安全可靠。
模块的工作温度为-20℃到55℃(无冻结),环境湿度为35%-85%(无凝结)。典型应用场景为SMT贴片机,包装材料检测,也可以用于安防、工业自动化控制等领域。

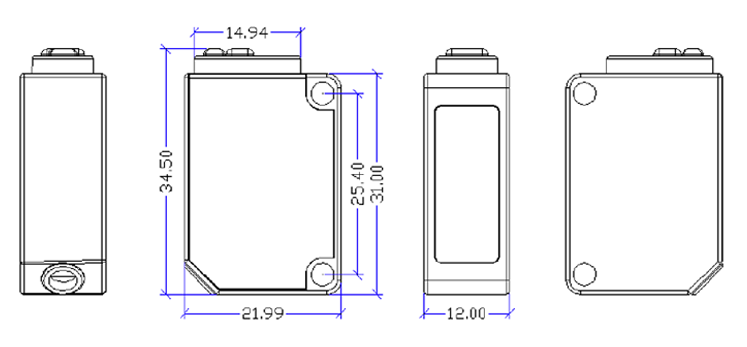

产品尺寸图使用说明
- 操作方法:(检测距离调节办法)
- 出厂默认设置:出厂默认感应距离 30mm,绿灯常亮,红灯感应。
- 距离调节:传感器感器安装固定之定之后之后,对准被感应感应物体,顺时针时针调节旋钮,到指示灯示灯刚刚好从好从绿灯绿灯变红灯,即可感应感应。
- Light-on / Dark-on 模式转换:持续按住按钮 10 秒后松开,指示灯颜色改变,则模式转换成功。
接线说明:
- 安装和维修过程中,如果需要测量传感器上的电压,请在棕色线和黑色线之间加上1k电阻,此时蓝色线和黑色线输出电压信号。
连线说明
使用注意事项
- 请不要直视传感器光束;
- 请不要将强烈光线直射入传感器接收和发射镜面;
- 本产品不适于检测镜面和颜色;
- 在使用过程中,若传感器接收和发射镜面上产生凝霜或者沾染油污或灰尘,请用干净干燥且柔软的试纸擦拭镜面,可以恢复正常工作;
- 若传感器工作在油污散发或者灰尘发扬的工作环境中,请保持传感器镜面清洁;
- 传感器外壳为塑胶制品,请不要用强力挤压,以免破坏。
技术规格
- 型号:PB-2S150N
- 供电:12~24V DC±10%
- 消耗电流:最大30mA
- 信号输出类型:NPN,最高100mA,残余电压,最大1V
- 检测距离:30mm-120mm(工况不同可能有差异)
- 光斑形状:红光
- 光斑尺寸:直径10mm(100mm处)
- 响应时间:1ms段差距离:最低3mm,不超过设置距离的10%(根据现场状况有轻微变化)
- 黑白色段差:不超过5%(白:反光95%,黑:反光5%)
- 可检测物体:各种不透明与半透明材质
- 灵敏度调整:旋钮调节距离
- 操作模式:LIGHT-ON/DARK-ON(按钮自动调节,长按10秒自动转换)
- 指示灯
- 保护电路:反接、过流、过压保护
- 防护等级:IP64
- 环境光度
- 室内照明:最大20000Lux
- 日光:最大5000Lux
- 环境温度:-20摄氏度至55℃(无冻结)
- 相对湿度:35%~85%,无凝结
- 外壳材质:塑胶外壳
- 重量:越30g
