简介
这是一款1路RS485转1路RS485，兼容EIA/TIA的RS485标准，异步半双工，双向通讯，数据传输完全透明。实现RS485信号放大，总线网络通讯距离延长1200m（波特率9600bps时）的工业级高性能RS485光电隔离中继器。
该中继器最大支持128个节点（485设备），节点间分支长度不大于10米，总线长度最大不超过1200米，节点间采用手拉手的总线连接方式，不允许分叉与星型连接。

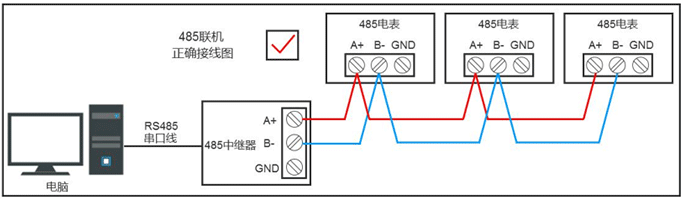

连接示意图

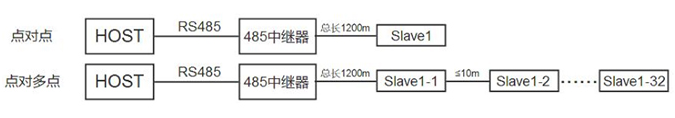

1）单个中继器：点对点连接一个485输出设备，通讯距离延长1200m；点对多点连接32个485输出设备，相邻485设备距离不超过10m，延长总线总长1200m。

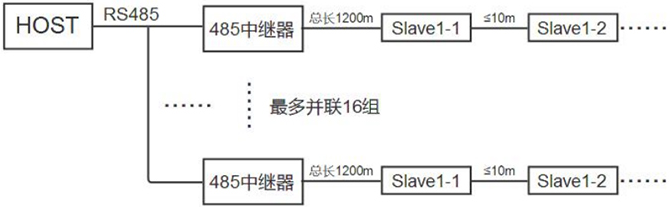

2）并联：最大支持16个485中继器并连接在同一个485输入设备上，同时最大共支持128个设备。

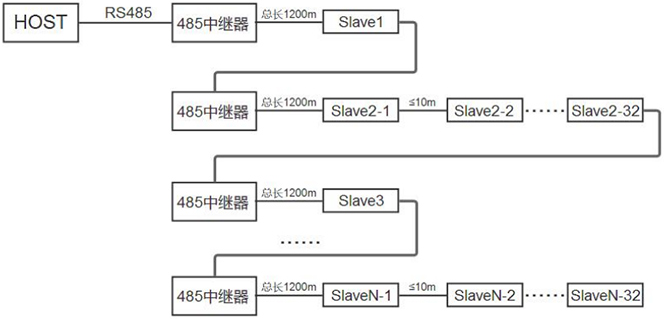

3）级联（树形连接）：接N个485中继器，无限延长RS485通讯距离，扩展更多485设备，最大共支持连接128个设备。
模块为工业自动化而设计，内部采用工业级超强抗干扰芯片，实现智能判别电路，自动感知数据流方向，信号稳定，通讯数据安全可靠，避免RS485收发转换延迟问题。内置DC-DC电源隔离模块，隔离电压1500V；光耦隔离RS485主从网络，保证数据通信不受接地环路与共模电压差影响；还有TVS瞬态抑制防护和自恢复保险丝限流保护，电源电路防反接，能有效应对工业中的各种环境使用。
模块可通过指示灯状态判断数据传输情况（常亮时数据未传输，闪烁时数据传输），可广泛用于工业现场设备的信号采集和控制及工业自动化、电力采集、安防监控、楼宇对讲、高速收费、刷卡门禁、PLC、停车场系统、MODBUS等一切485总线协议下需要延长通讯距离的场景。

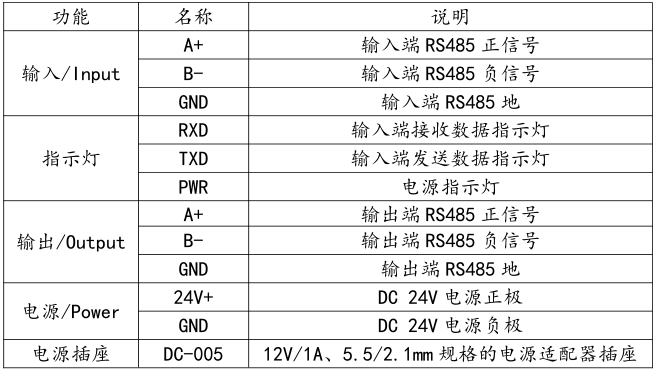

端口释义图
技术规格
- 接口标准：兼容EIA/TIA的RS485接线端子
- 波特率：0~115200bps (自适应) .
- 通讯协议:不受软件协议限制
- 通讯距离:仅用一个中继器延长1200m (9600bps 时)
- 级联:RS485端最多可级联增强型RS485设备128个
- 支持点数:单个RS485接口最大支持32个节点(节点间距离需≤10m)
- 工作电压:DC 9V^ 24V, 有源设计、带防反接保护
- 静态功耗:0.6W.
- 工作温度:-20°C~+70°C
- 存储温度:-40°C~+85°C
- 相对湿度:5%~95%
- 传输介质:双绞线或屏蔽线
- 安装方式:35mm DIN导轨
- 尺寸:109*60*33 (L*W*H 整体尺寸)
