简介
这是DFRobot特意推出的一款微型立体声放大器,通过它,可以实现将声音放大,具有左、右两个声道,声音立体环绕,互不影响。体积小巧,引脚间距均匀,方便嵌入各种环境。搭配tereo Enclosed Speaker - 3W 8Ω( FIT0502),无需程序控制,就可以轻松使用。
它具有两种模式,当“SHDN”引脚低(0V)时,将关闭放大器的偏置电路,进入睡眠模式。当“SHDN”值为5V时,进入工作模式。在默认情况下(该引脚无任何连接),它将是工作模式状态。
应用场景:DIY音乐盒、机器人发声系统,音响改装等。
注意:
- 正负极不能反接。
- 左、右声道的负极是独立的,不能接在一起。
- 电源电压不能超过5.5V,否则会导致IC损坏。

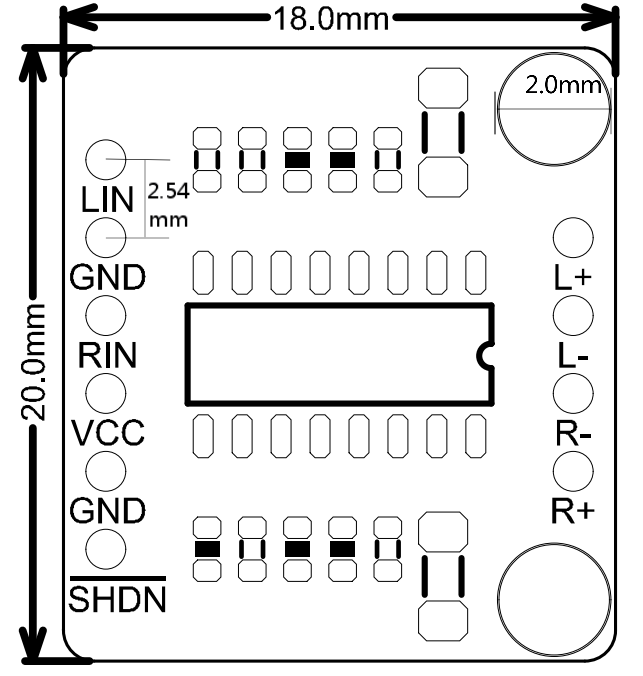

尺寸图

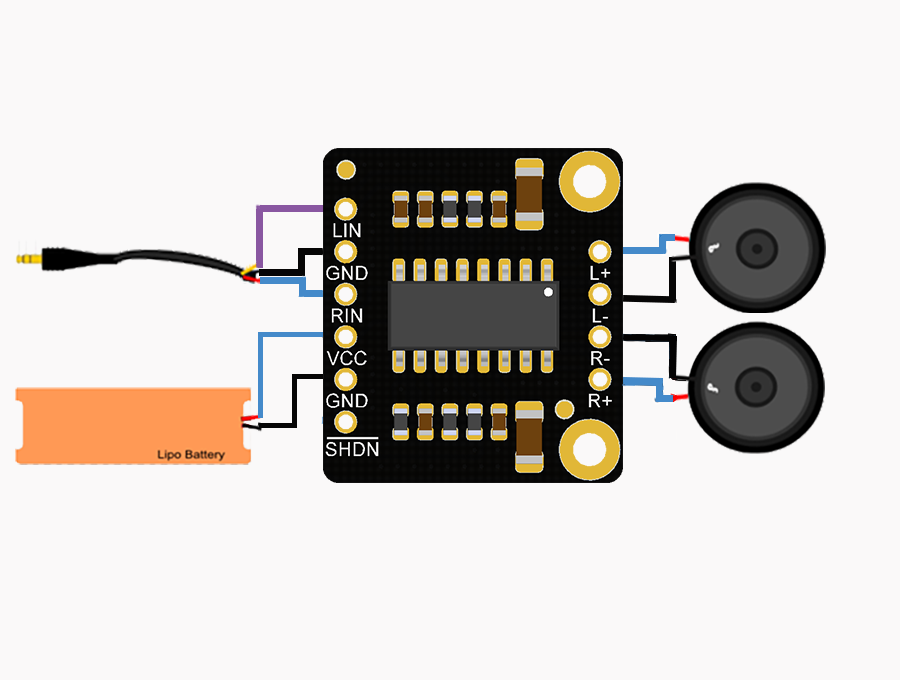

接线图
技术规格
- 输入电压:DC 3.3-5.5V
- 功率:3W(4Ω,5V)
- 效率:>90%
- 规格:18x20mm
- 引脚间距:2.54mm
配送清单
