简介
这是一款可以实时了解当前所在位置的小尺寸定位导航模块,基于一款六合一多模卫星导航定位芯片AT6558研发而成,支持多种卫星导航系统,包含32个跟踪通道,可以同时接收六个卫星导航系统的GNSS信号,包括中国的BDS(北斗卫星 导航系统),美国的GPS,俄罗斯的GLONASS,欧盟的GALILEO,日本的QZSS 以及卫星增强系统SBAS(WAAS,EGNOS,GAGAN,MSAS),并且实现联合定位、导航与授时。
该模块兼容性强,串口输出模式可兼容各类配置了串口输出的主板,arduino、树莓派、STM32的各类主板均能使用;定位精度误差实测为3m左右,和各类智能手机定位基本一致;功耗低至0.1W,搭配一个小电源就能长时间持续稳定工作。

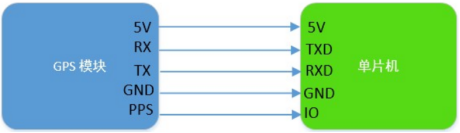

连线图
小巧的体积能让它嵌入到各类无人机,智能小车中,可适用于车载导航、手持定位、可穿戴设备等领域,还能直接替换Ublox MAX系列模块。
注意:此款产品的天线排针颜色随机。
技术规格
- 工作电压:3.3-5V
- 具备 SMA 天线接口和 IPEX 天线接口
- 板载 E2PROM 可设置保存波特率等信息
- 板载 XH414 充电电子,加速热启动搜星
- 支持 A-GNSS
- 冷启动捕获灵敏度:-148dBm
- 跟踪灵敏度:-162dBm
- 定位精度:2.5 米(CEP50,开阔地)
- 首次定位时间:32 秒(也有可能是几分钟,要看具体环境而定)
- 低功耗:连续运行<25mA
- 内置天线检测及天线短路保护功能
- 尺寸:13.1mm x 15.7mm
配送清单
- GPS+BDS北斗双模模块 x1
- 连接线 x1
- 插针 x1
