简介

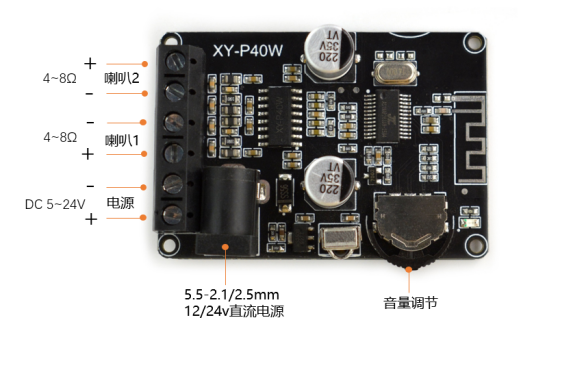

这是一款体积小巧、高性价比的蓝牙5.0数字功放模块,带有音量调节以及红外遥控器,可连接两个喇叭,适配各种大功率喇叭(40W-200W)。可连接树莓派以及手机使用,作为一个小型的蓝牙音箱,体验双声道立体声。自带电源反接保护、短路保护,通过蓝牙5.0输入的大功率数字功放模块音箱,蓝牙传输距离可达15米。
使用说明

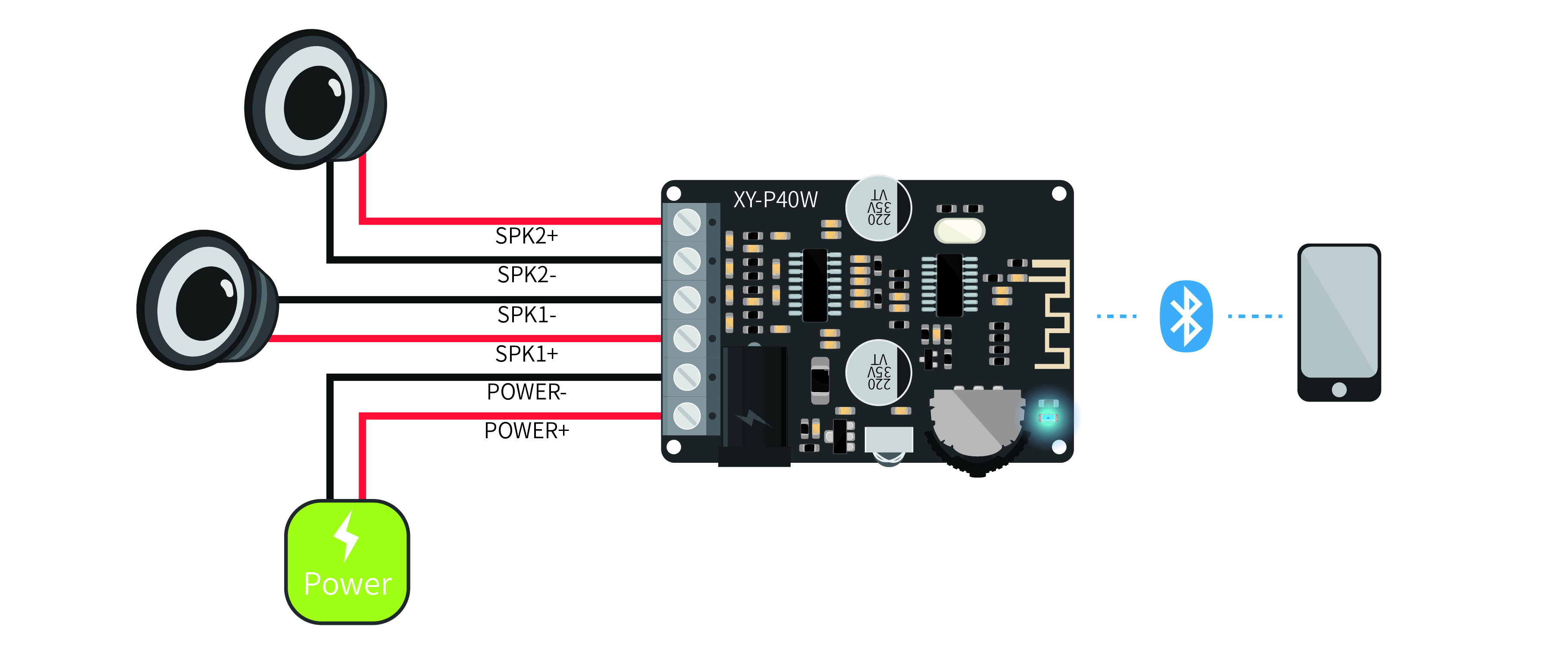

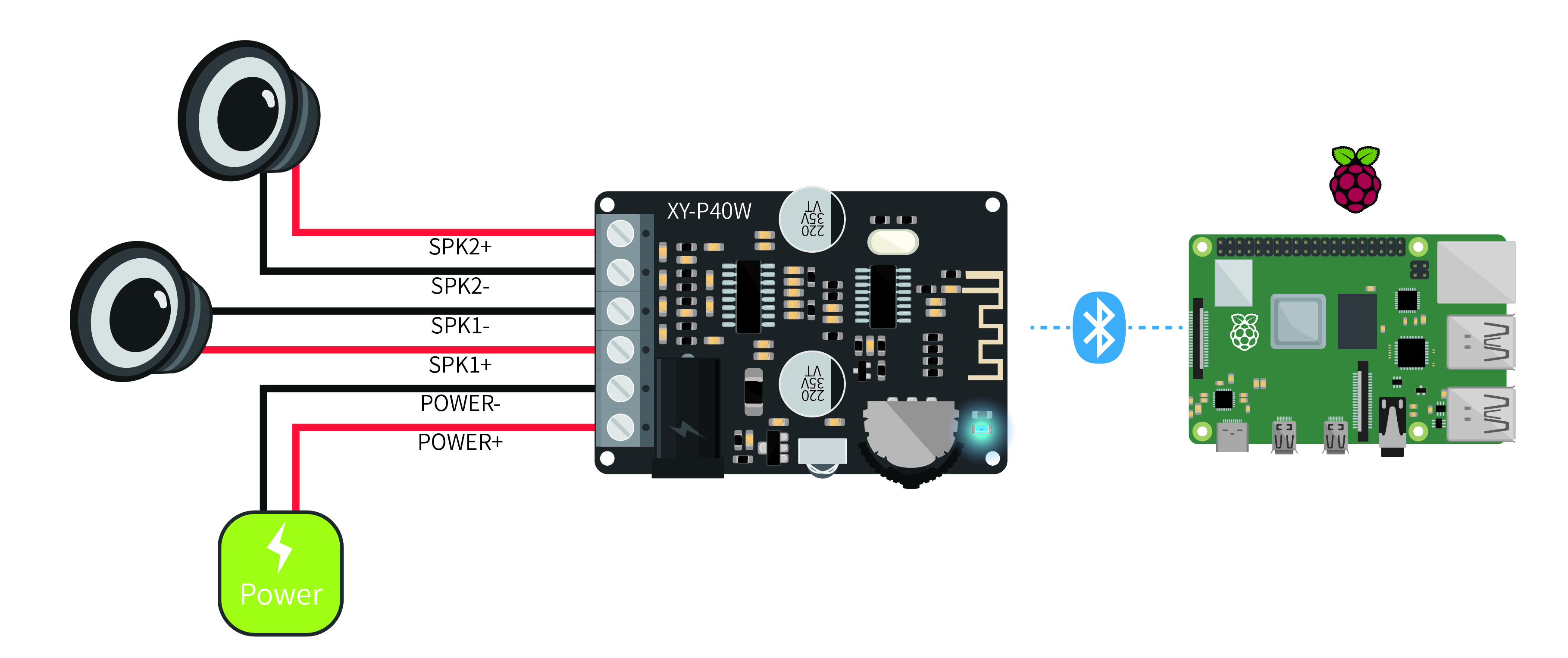

接通电源之后,蓝色指示灯快闪,进入蓝牙模式;播报“提示音”后进入配对模式等待配对;手机蓝牙或树莓派搜索到“XY-P40W”(功放板设备名称),点击“XY-P40W”连接,连接成功后播放“提示音”,指示灯长亮,即可播放音乐,播放音乐时指示灯慢闪。
注意事项:
1.功放板使用尽量远离WIFI信号(路由器)
2.推荐供电电压直流5~24V,超过26V,芯片会烧毁
3.接4Ω喇叭时,供电不超过16V,接8Ω喇叭时供电不超过24V
4.供电电流推荐2A以上
5.喇叭线不要太长,保证1米以内合适
6.注意静电防护,接触功放板之前需先释放手上的静电,避免静电将芯片击穿,蓝牙芯片对静电比较敏感
7.建议适配喇叭额定功率40W及以上,避免喇叭发热烧毁
8.供电电压比较低但是输出功率比较大,有可能产生“滋滋”杂音,减小音量或提高供电电压即可解决。
技术规格
- 工作电压:5-24V
- 蓝牙版本5.0
- 传输距离:15米(可视无遮挡)
- 声道数量:双声道(立体声)
- 输出功率(@1KHz):20W*2 @12V 4Ω
30W*2 @16V 4Ω
30W*2 @21V 8Ω
40W*2 @24V 8Ω
- 适配喇叭(40W~200W):4Ω(5~16V供电)
8Ω(5~24V供电)
配送清单
- 立体声蓝牙功放板 x1
- 红外遥控器 x1
- 亚克力壳 x1
- 配件包 x1
